CRANKCASE

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

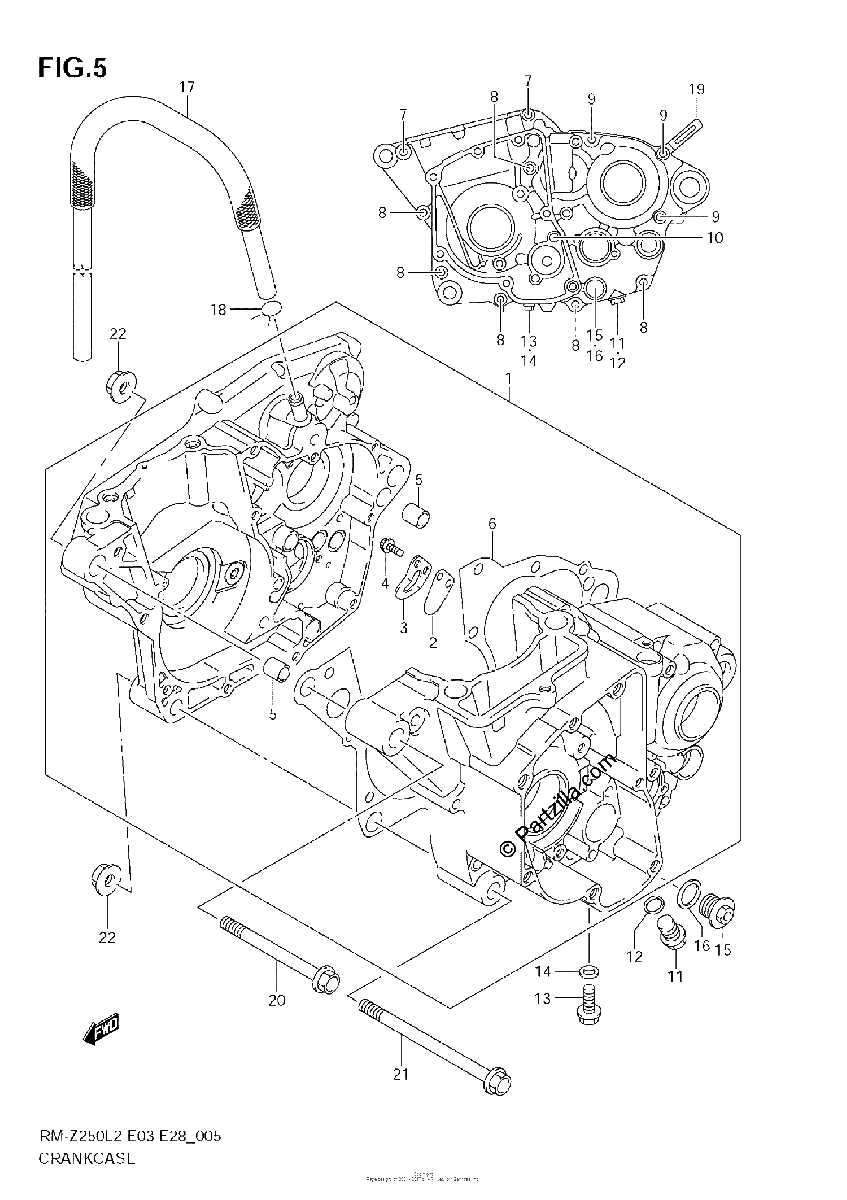

Diagrama de CRANKCASE

Repuestos

#1
11301-49821
CRANKCASE SET
$1554.42¢777 210
1
#2
11322-35G00
VALVE, CRANKCASE REED
$13.03¢6 515
1
#3
11323-35G00
.STOPPER, CRANKCASE REED VALV
$11.70¢5 848
1
#4
07120-0512A
BOLT
$2.75¢1 374
1
#5
09206-13020
.PIN (10.4X13X18)
$2.84¢1 420
1
#6
11481-49H00
GASKET, CRANKCASE
$31.77¢15 887
1
#7
01547-0640A
.BOLT
$2.77¢1 386
1
#8
01547-0650A
.BOLT
$2.90¢1 449
1
#9
01547-0670A
.BOLT
$3.36¢1 679
1
#10
01547-0680A
.BOLT
$3.97¢1 984
1
#11
09247-12012
PLUG, OIL DRAIN
$7.44¢3 720
1
#12
09168-12002
GASKET (12.1X16.2X3.7)
$1.90¢949
1
#13
09103-08254
PLUG (8X20) | OIL DRAIN
$3.66¢1 829
1
#14
09168-08034
GASKET (7.8X13.5X1.2)
$2.47¢1 236
1
#15
16316-10H01
CAP, ENG OIL STRAINER
$24.45¢12 225
1
#16
09168-16002
GASKET (16X22X2)
$2.27¢1 133
1
#17
11332-49H10
HOSE, BREATHER | K8/K9
$27.80¢13 898
1
#18
09401-13301
CLIP
$3.28¢1 639
1
#19
09404-06429
CLAMP (L:45)
$2.14¢1 070
1
#20
09103-10387
BOLT (10X96)
$9.43¢4 715
1
#21
09103-10388
BOLT (10X120)
$6.52¢3 260
1
#22
09159-10122
NUT
$9.46¢4 732
1
