WIRING HARNESS E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

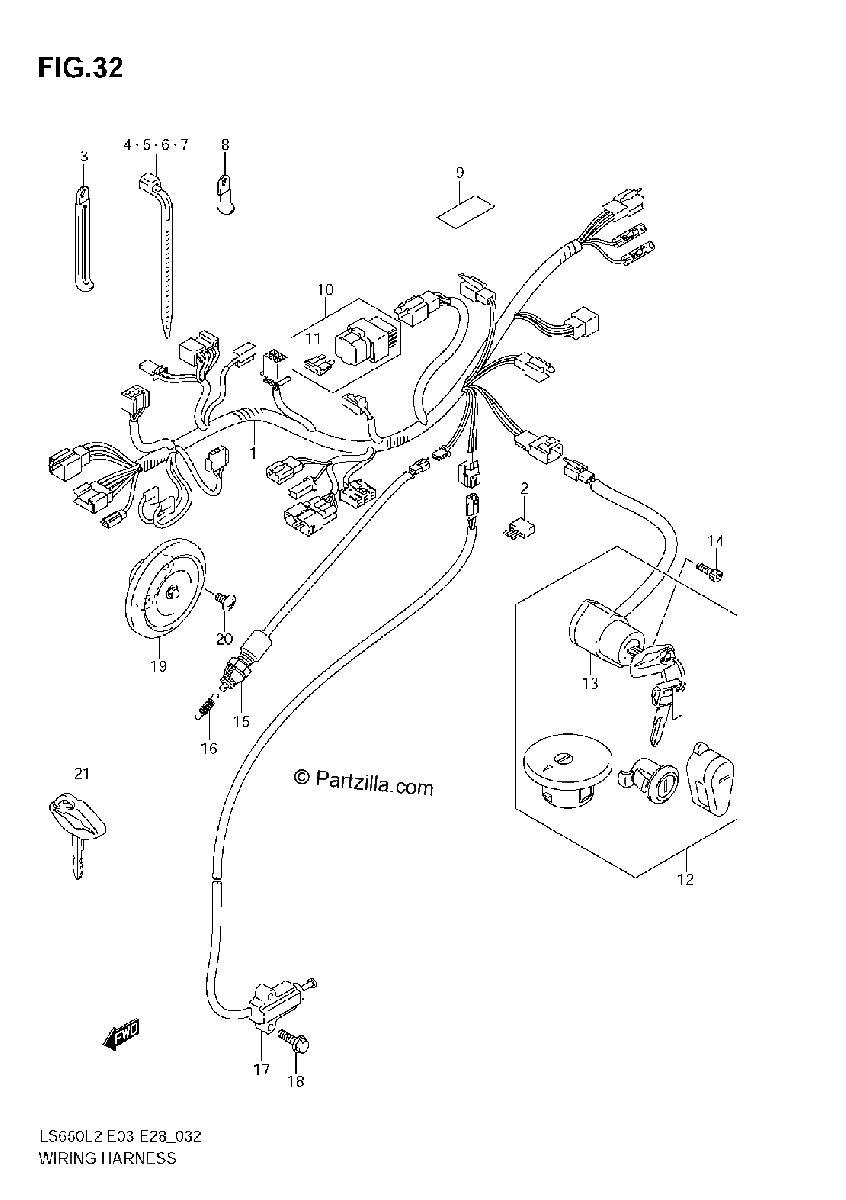

Diagrama de WIRING HARNESS E33

Repuestos

#1
36610-24BD0
HARNESS, WIRING
$381.57¢190 785
1
#2
36611-38A00
.DIODE
$14.85¢7 423
1
#3
09404-08419
CLAMP (L:80)
$3.20¢1 598
1
#4
09407-11401
CLAMP (L:95)
$3.19¢1 593
1
#5
09407-14403
CLAMP (L:125)
$2.69¢1 346
1
#6
09407-18402
CLAMP (L:165)
$2.66¢1 328
1
#7
09407-25401
CLAMP (L:235)
$5.05¢2 524
1
#8
36651-24B10
CLAMP, WIRING HARNESS
No Disponible
1
#9
36930-60A10
CUSHION, COVER
$3.36¢1 679
1
#10
36740-24B01
FUSE ASSY, MAIN
$35.02¢17 509
1
#11
09481-20101
FUSE (20A)
$2.55¢1 277
1
#12
37101-24840
LOCK SET
No Disponible
1
#13
37110-24B10
.SWITCH ASSY, IGNITION
$252.92¢126 460
1
#14
07130-0516B
BOLT
$2.96¢1 478
1
#15
37740-45D00
SWITCH ASSY, STOP LAMP
$22.68¢11 339
1
#16
09443-06077
SPRING
$6.76¢3 381
1
#17
37840-12X50
SWITCH ASSY, SIDE STAND
$86.08¢43 039
1
#18
01550-0620B
BOLT (6X20)
$2.85¢1 426
1
#19
38500-24B00
HORN ASSY
$60.48¢30 239
1
#20
02142-0612B
SCREW
$2.21¢1 104
1
#21-1
37146-38B00
KEY, BLANK | OPT
$64.71¢32 355
1
#21-2
37146-38B10
KEY, BLANK | OPT
$64.71¢32 355
1
#21-3
37146-38B20
KEY, BLANK | OPT
$64.71¢32 355
1
#21-4
37146-38B30
KEY, BLANK | OPT
$64.71¢32 355
1
