ELECTRICAL

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

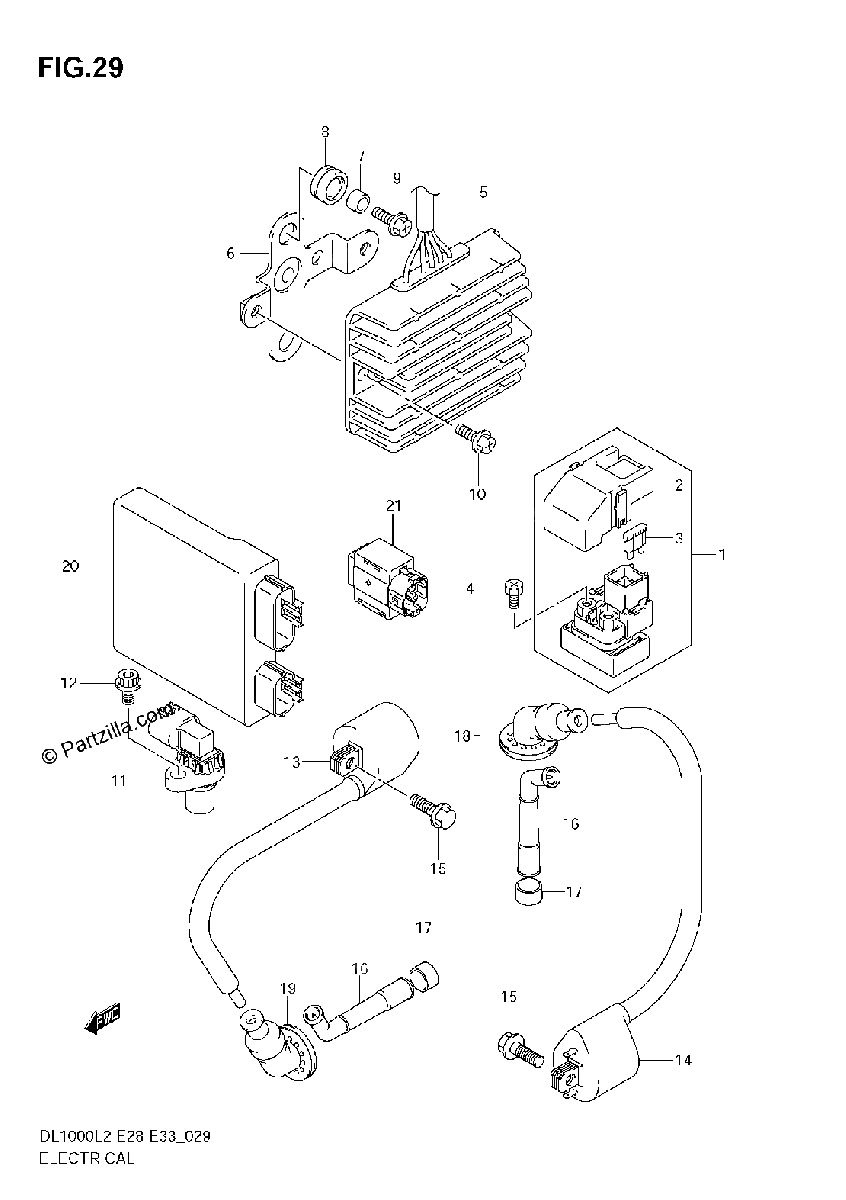

Diagrama de ELECTRICAL

Repuestos

#1
31800-06G00
RELAY ASSY, STARTING MOTOR
$73.84¢36 921
1
#2
31861-47E00
.COVER
$20.07¢10 034
1
#3
09481-30101
.FUSE (30A)
$2.74¢1 368
1
#4
09128-06013
SCREW (6X8)
$1.49¢747
1
#5
32800-06G02
RECTIFIER ASSY
$298.74¢149 368
1
#6
32831-06G10
BRACKET, RECTIFIER
No Disponible
1
#7
09180-06258
SPACER (6.5X9X6.7)
$2.18¢1 092
1
#8
09320-09036
CUSHION
$5.21¢2 605
1
#9
02162-0620B
BOLT
$2.62¢1 311
1
#10
02162-0620B
BOLT
$2.62¢1 311
1
#11
33220-80G00
SENSOR ASSY, CAM POSITION
$200.24¢100 119
1
#12
07130-0616B
BOLT
$2.85¢1 426
1
#13
33410-06G00
COIL ASSY, IGNITION
$145.01¢72 508
1
#14
33420-06G00
COIL ASSY, IGNITION
$91.66¢45 828
1
#15
01547-0620B
.BOLT
$2.91¢1 455
1
#16
33510-17G00
CAP, SPARK PLUG | FOR CENTER
$36.71¢18 354
1
#17
33541-23E10
SEAL, SPARK PLUG CAP | FOR CENTER
$7.39¢3 697
1
#18
33542-06G00
SEAL, HIGH TENSION CORD, RR
$10.09¢5 043
1
#19
33542-06G10
SEAL, HIGH TENSION CORD, FR
$10.29¢5 146
1
#20
32920-06G71
CONTROL UNIT, FI
$1891.81¢945 904
1
#21
33960-06G10
SENSOR ASSY, FUEL CUT
$98.64¢49 318
1
