FUEL DELIVERY PIPE DL1000 L2 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

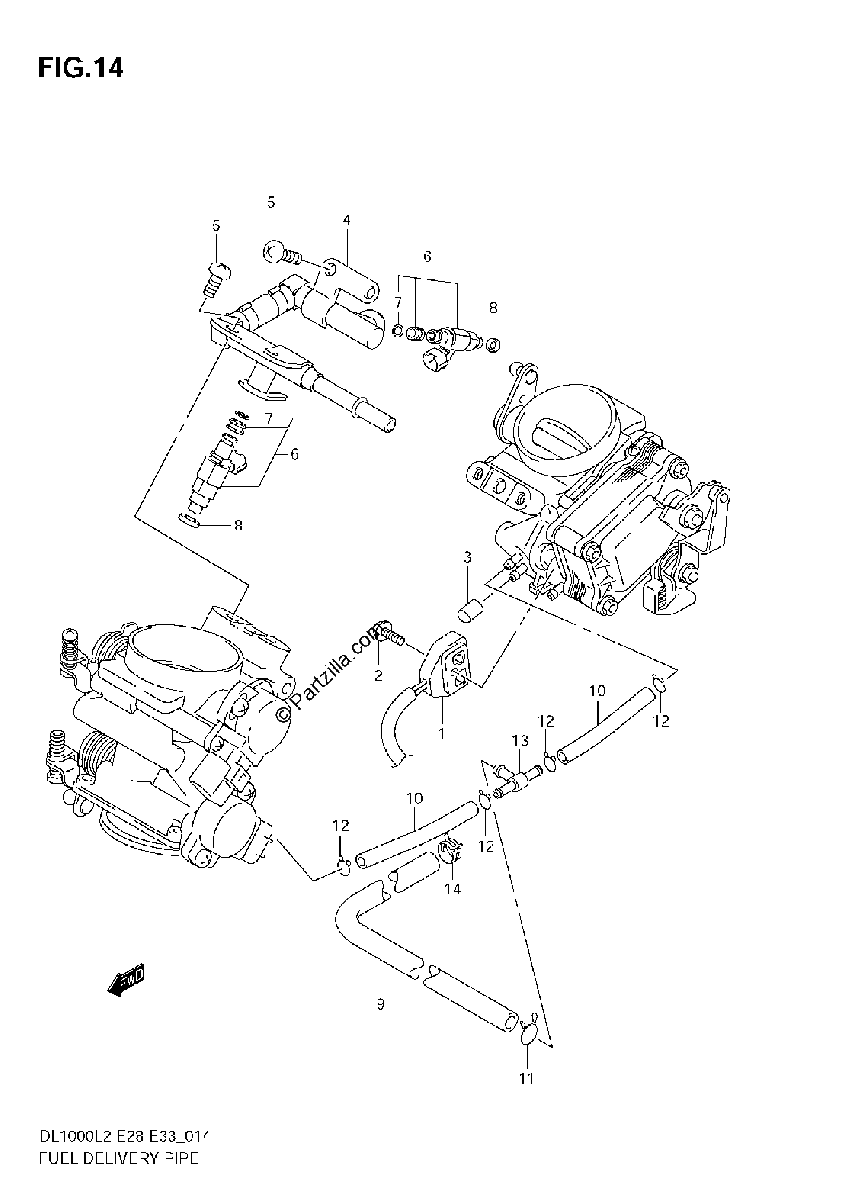

Diagrama de FUEL DELIVERY PIPE DL1000 L2 E33

Repuestos

#1
13477-39F00
HARNESS ASSY
No Disponible
1
#2
02112-3416B
SCREW
$2.66¢1 328
1
#3
13274-84000
CAP
$4.17¢2 087
1
#4
15730-06G01
DELIVERY PIPE ASSY
$377.06¢188 531
1
#5
13602-06128
SCREW
$3.36¢1 679
1
#6
15710-06G00
INJECTOR ASSY
$410.58¢205 292
1
#7
15717-58B00
.O RING
$10.91¢5 457
1
#8
13672-33E00
CUSHION
$11.68¢5 842
1
#9
13683-06G11
HOSE
$117.44¢58 719
1
#10
13681-06G40
HOSE
No Disponible
1
#11
09401-10401
CLIP
$1.74¢868
1
#12
09401-06101
CLIP
$2.47¢1 236
1
#13
13685-04F10
NIPPLE
$13.74¢6 871
1
#14
09401-09403
CLIP
$2.42¢1 208
1
