FOOTREST

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

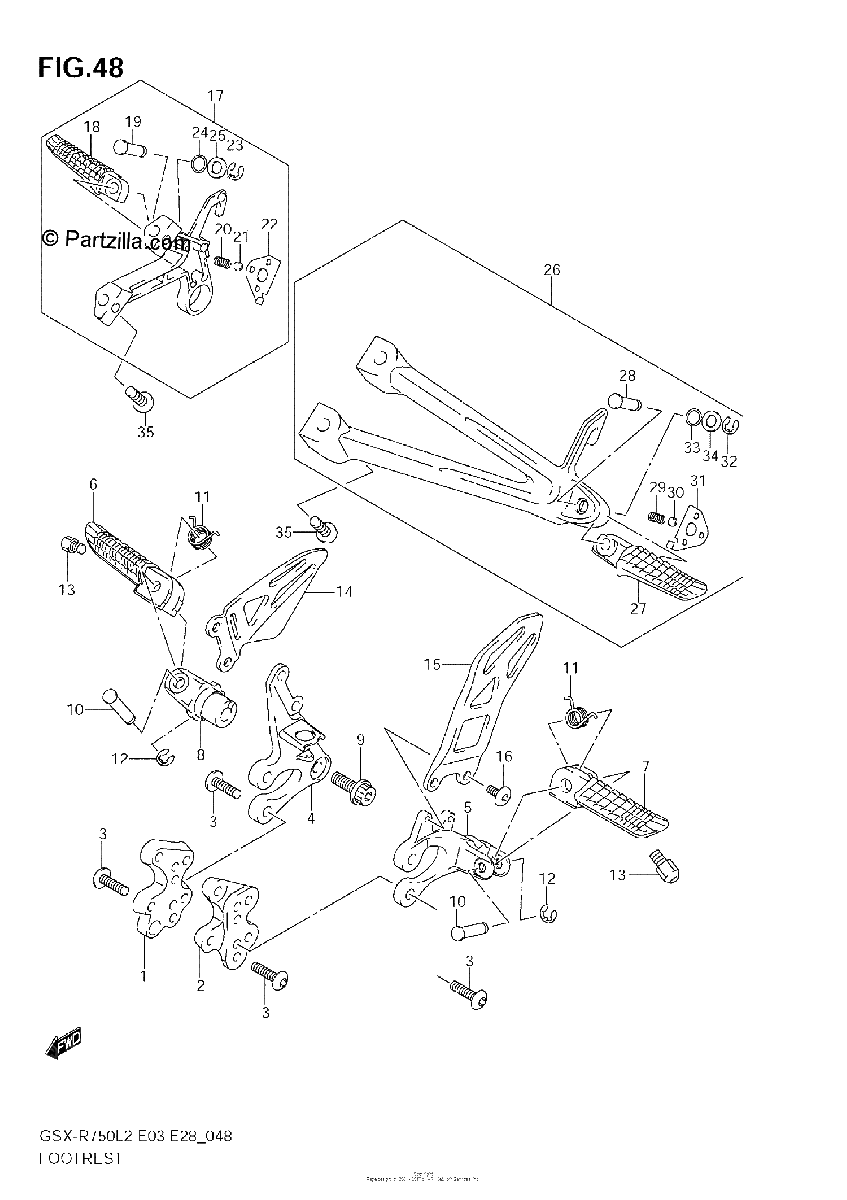

Diagrama de FOOTREST

Repuestos

#1
43541-14J00
BRACKET, FOOTREST NO.1 RH
$41.22¢20 612
1
#2
43551-14J00
BRACKET, FOOTREST NO.1 LH
$41.22¢20 612
1
#3
09106-08186
BOLT (8X23)
$4.01¢2 006
1
#4
43511-14J00
BRACKET, FOOTREST NO.2 RH
$185.09¢92 544
1
#5
43521-47H10
BRACKET, FOOTREST NO.2 LH
$184.16¢92 081
1
#6
43516-37H00
BAR, FOOTREST RH
$65.13¢32 563
1
#7
43526-37H00
BAR, FOOTREST LH
$48.66¢24 331
1
#8
43531-41G10
HOLDER, FOOTREST BAR RH
$133.90¢66 950
1
#9
09106-10064
BOLT (10X28)
$5.75¢2 875
1
#10
09208-08018
PIN
$3.61¢1 806
1
#11
09448-14037
SPRING
$3.77¢1 888
1
#12
08332-1106A
.E RING
$1.86¢931
1
#13
43576-07D01
BOLT, BANK SENSOR
$10.55¢5 275
1
#14
43571-47H00
GUARD, FOOTREST RH
$108.06¢54 031
1
#15
43576-47H10
GUARD, FOOTREST LH
$106.06¢53 031
1
#16
43577-35F00
SCREW, LH
$4.75¢2 375
1
#17
43600-14J00
FOOTREST, PILLION RH
$358.66¢179 331
1
#18
43611-37H20
BAR, PILLION FOOTREST RH
$60.29¢30 144
1
#19
09208-08017
.PIN
$4.41¢2 206
1
#20
09440-05003
SPRING
$1.93¢963
1
#21
06111-07004
.BALL
$1.59¢794
1
#22
43816-47H00
.PLATE
$10.19¢5 094
1
#23
08332-1106A
.E RING
$1.86¢931
1
#24
09280-08013
.O RING (D:2.4,ID:6.9)
$3.21¢1 606
1
#25
09160-08082
WASHER (8.5X16X1.2)
$2.14¢1 069
1
#26
43700-14J00
FOOTREST, PILLION LH
$352.04¢176 019
1
#27
43621-37H20
BAR, PILLION FOOTREST LH
$58.31¢29 156
1
#28
09208-08017
.PIN
$4.41¢2 206
1
#29
09440-05003
SPRING
$1.93¢963
1
#30
06111-07004
.BALL
$1.59¢794
1
#31
43826-47H00
.PLATE
$9.81¢4 906
1
#32
08332-1106A
.E RING
$1.86¢931
1
#33
09280-08013
.O RING (D:2.4,ID:6.9)
$3.21¢1 606
1
#34
09160-08082
WASHER (8.5X16X1.2)
$2.14¢1 069
1
#35
09106-08186
BOLT (8X23)
$4.01¢2 006
1
