CRANKCASE

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

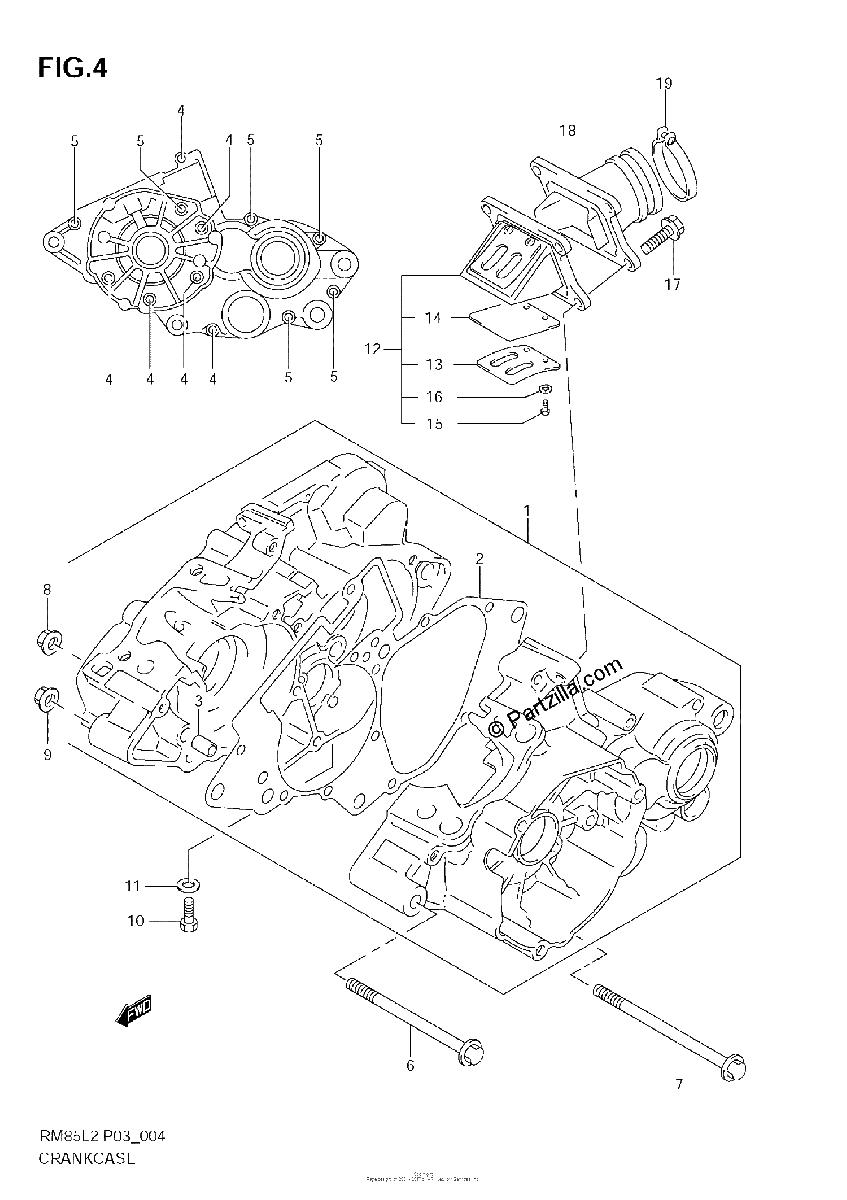

Diagrama de CRANKCASE

Repuestos

#1
11300-03822
CRANKCASE SET
$989.32¢494 661
1
#2
11481-03B00
.GASKET, CRANKCASE
$19.49¢9 746
1
#3
04211-09129
PIN
$1.97¢983
1
#4
01547-0640A
.BOLT
$2.77¢1 386
1
#5
09103-06244
BOLT (6X50)
$3.36¢1 679
1
#6
09103-10345
BOLT (10X95)
$9.43¢4 715
1
#7
09103-08296
BOLT (8X102)
$7.68¢3 841
1
#8
09159-08067
NUT
$6.03¢3 013
1
#9
09159-10060
NUT
$2.23¢1 116
1
#10
01500-0816B
PLUG | OIL DRAIN
$2.99¢1 495
1
#11
09168-08016
.GASKET (8.2X14X1)
$1.97¢983
1
#12
13150-02B50
VALVE ASSY, REED
$178.74¢89 372
1
#13
13152-02B50
.STOPPER, REED VALVE
$9.80¢4 899
1
#14
13153-02B40
.VALVE, REED
$16.41¢8 205
1
#15
02112-0306B
.SCREW
$1.92¢960
1
#16
08321-2103B
.LOCK WASHER
$1.99¢995
1
#17
01547-06207
BOLT
$2.42¢1 208
1
#18
13110-03B00
PIPE, INTAKE
$72.14¢36 070
1
#19
09402-42208
CLAMP
$8.31¢4 157
1
