WIRING HARNESS GSX R1000L7 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

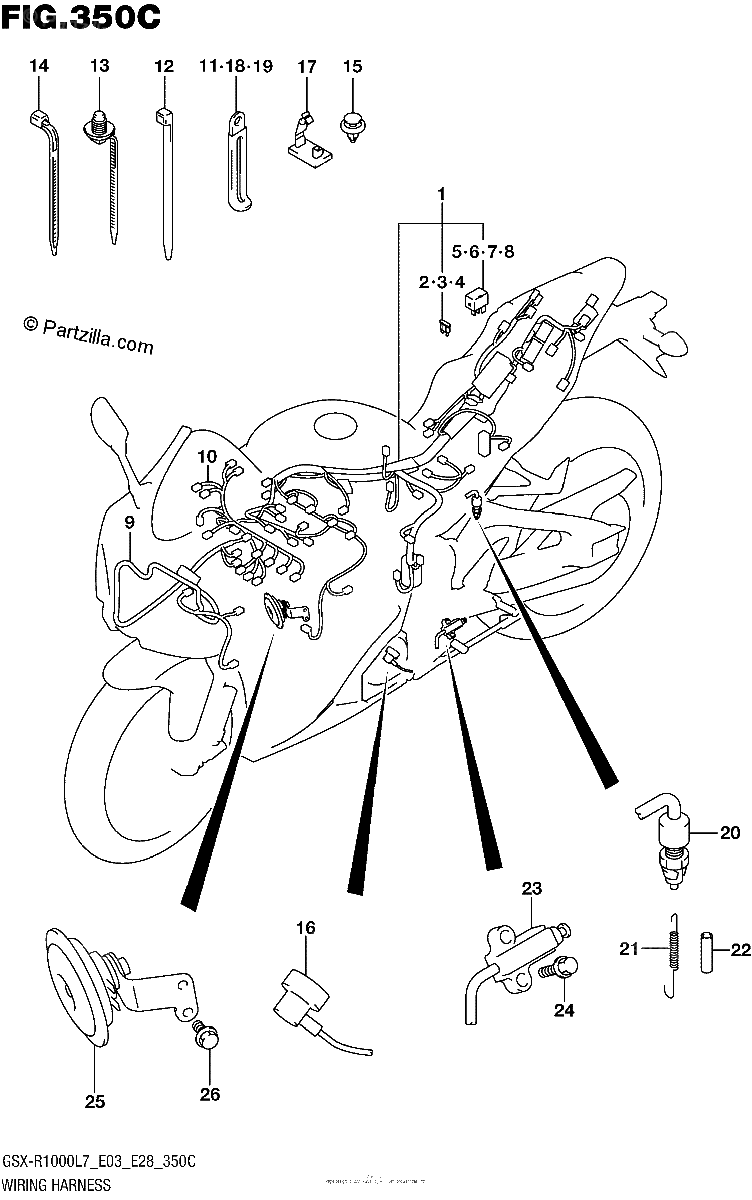

Diagrama de WIRING HARNESS GSX R1000L7 E33

Repuestos

#1
36610-17K40
HARNESS, WIRING NO.1
$1277.65¢638 825
1
#2
09481-07504
.FUSE (7.5A)
$1.68¢838
1
#3
09481-10504
.FUSE (10A)
$2.66¢1 331
1
#4
09481-15504
.FUSE (15A)
$3.10¢1 550
1
#5
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#6
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#7
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#8
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#9
36620-17K10
HARNESS, WIRING NO.2
$335.65¢167 825
1
#10
36630-17K10
HARNESS, WIRING NO.3
$219.60¢109 800
1
#11
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#12
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#13
09407-17403
CLAMP (L:154)
$6.03¢3 013
1
#14
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#15
09409-06328
CLIP
$3.80¢1 900
1
#16
36851-17K00
WIRE, OIL PRESSURE SWITCH
No Disponible
1
#17
09403-04310
CLAMP
$7.03¢3 513
1
#18
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#19
09404-06434
CLAMP (L:80 T:1.0) | SHIELD
$2.29¢1 144
1
#20
37740-17K00
SWITCH ASSY, STOP LAMP
$34.25¢17 125
1
#21
09443-06087
SPRING
$5.38¢2 688
1
#22
44420-44AR0
HOSE,5X8.2X600 | L:600-260
No Disponible
1
#23
37840-35F00
SWITCH ASSY, SIDE STAND
$76.47¢38 238
1
#24
01550-0620A
BOLT
$2.56¢1 281
1
#25
38500-17K00
HORN ASSY
$90.35¢45 175
1
#26
01550-0612A
BOLT
$2.56¢1 281
1
