WIRING HARNESS SV650L7 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

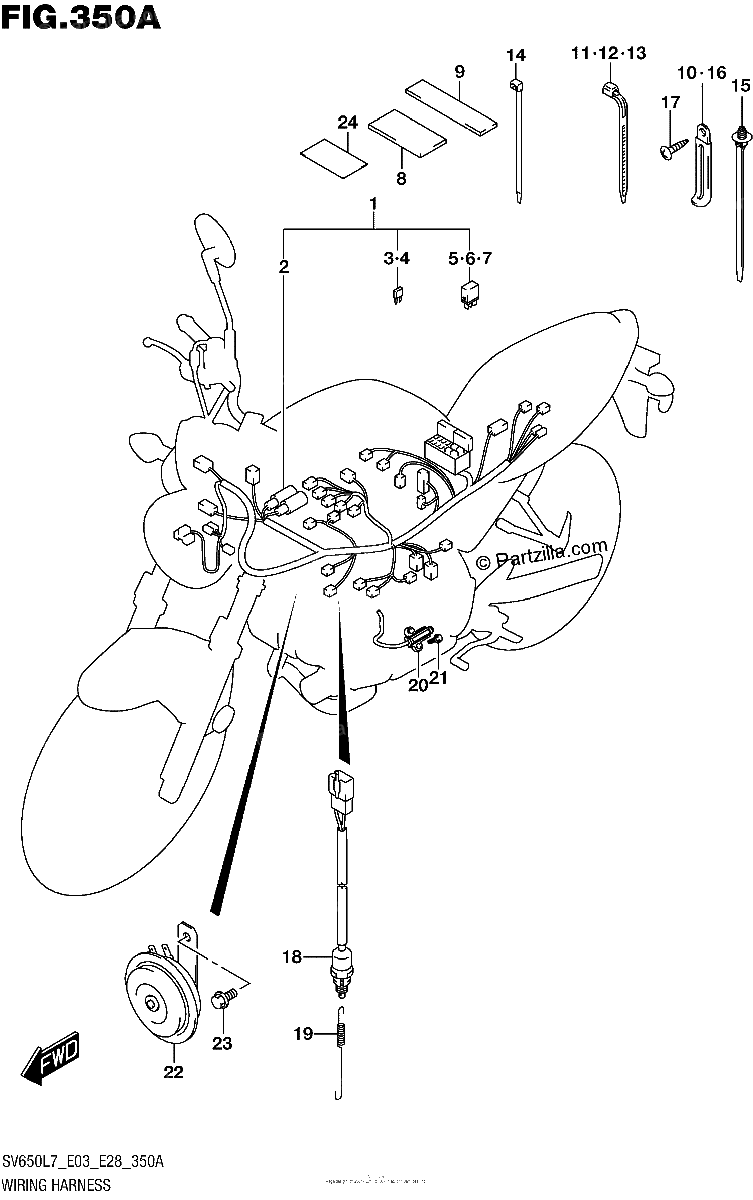

Diagrama de WIRING HARNESS SV650L7 E03

Repuestos

#1
36610-18K00
HARNESS, WIRING
No Disponible
1
#2
36618-35F00
COVER
$13.59¢6 794
1
#3
09481-10501
.FUSE (10A)
$2.70¢1 350
1
#4
09481-15501
.FUSE (15A)
$2.70¢1 350
1
#5
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#6
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#7
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#8
36920-08D00
PROTECTOR (30X60X3)
No Disponible
1
#9
94474-22D00
PROTECTOR (30X70)
No Disponible
1
#10
09407-06429
CLAMP (L:45)
No Disponible
1
#11
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#12
09407-18402
CLAMP (L:165)
$2.89¢1 444
1
#13
09407-19401
CLAMP (L:190)
$4.00¢2 000
1
#14
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#15
09407-17403
CLAMP (L:154)
$6.03¢3 013
1
#16
09404-06434
CLAMP (L:80 T:1.0) | SHIELD
$2.29¢1 144
1
#17
03541-0412A
SCREW
$1.79¢894
1
#18
37740-44H01
SWITCH ASSY, STOP LAMP
$26.88¢13 438
1
#19
09443-06016
SPRING
$4.31¢2 156
1
#20
37840-25D00
SWITCH ASSY, SIDE STAND
$81.48¢40 738
1
#21
01550-0620A
BOLT
$2.56¢1 281
1
#22
38500-18K00
HORN ASSY
No Disponible
1
#23
01550-0812A
BOLT | FRONT
$3.01¢1 506
1
#24
36611-16G00
TAPE, WIRING HARNESS
$4.10¢2 050
1
