THROTTLE BODY HOSE JOINT GSX1300RAL7 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

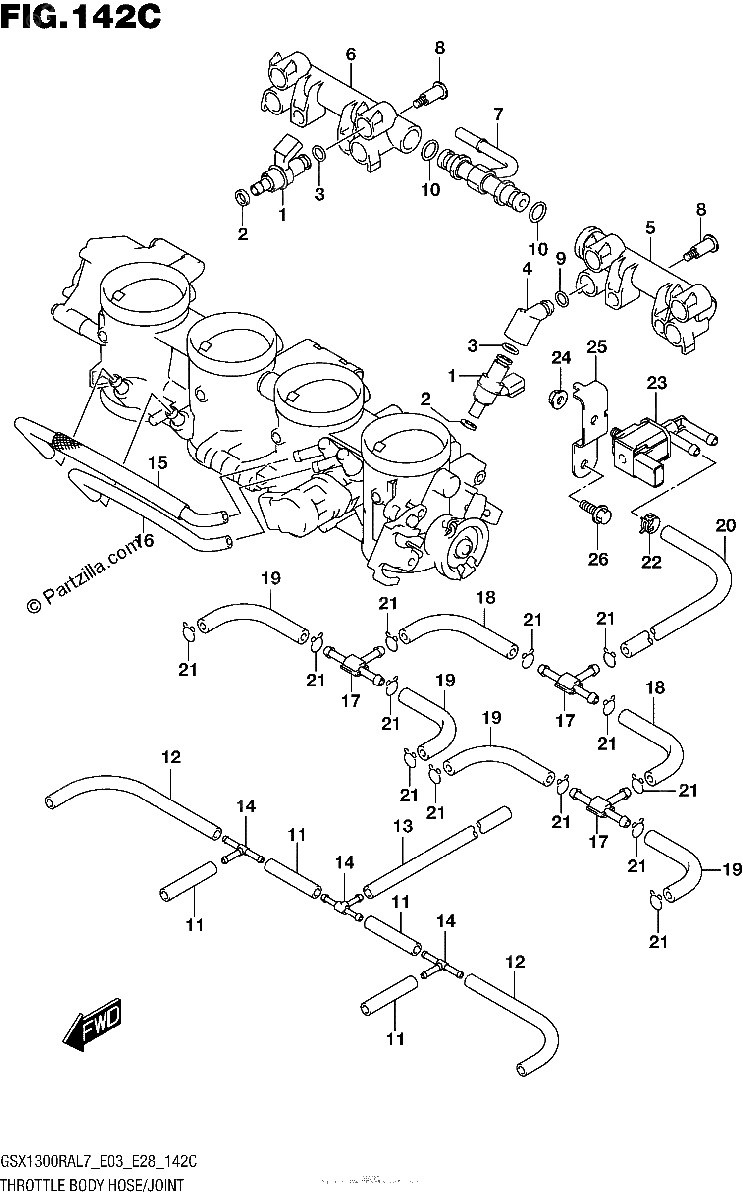

Diagrama de THROTTLE BODY HOSE JOINT GSX1300RAL7 E33

Repuestos

#1
15710-21H10
INJECTOR ASSY
$273.78¢136 888
1
#2
15722-21H00
O RING
$13.41¢6 706
1
#3
15721-21H00
O RING
$10.82¢5 413
1
#4
13473-21H00
PIPE, FUEL
$24.41¢12 206
1
#5
13474-21H00
PIPE, FUEL
$139.09¢69 544
1
#6
13474-21H10
PIPE, FUEL
No Disponible
1
#7
13473-15H10
JOINT
No Disponible
1
#8
13601-35F00
SCREW
$8.94¢4 469
1
#9
15721-24F00
O RING
$10.82¢5 413
1
#10
15721-10G00
O RING
$10.82¢5 413
1
#11
13697-24F00
HOSE, RUBBER (L:35)
$3.65¢1 825
1
#12
13697-24F20
HOSE, RUBBER (L:100)
$4.26¢2 131
1
#13
13697-35F00
HOSE, RUBBER (L:170)
No Disponible
1
#14
13471-24F30
T JOINT
$22.25¢11 125
1
#15
13680-21H10
TUBE
$23.66¢11 831
1
#16
13698-21H00
TUBE
$12.40¢6 200
1
#17
13685-36E50
T JOINT
No Disponible
1
#18
13683-21H20
HOSE
No Disponible
1
#19
13683-21H10
HOSE
No Disponible
1
#20
13683-15H00
HOSE
No Disponible
1
#21
13693-24F00
.CLIP
$4.34¢2 169
1
#22
09401-10411
CLIP
$3.66¢1 831
1
#23
18117-52G10
VALVE, CANISTER PURGE
$202.19¢101 094
1
#24
08316-1006B
NUT
$3.25¢1 625
1
#25
13165-15H00
BRACKET
No Disponible
1
#26
01550-0610A
.BOLT
$2.56¢1 281
1
