MUFFLER GSX1300RAL7 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

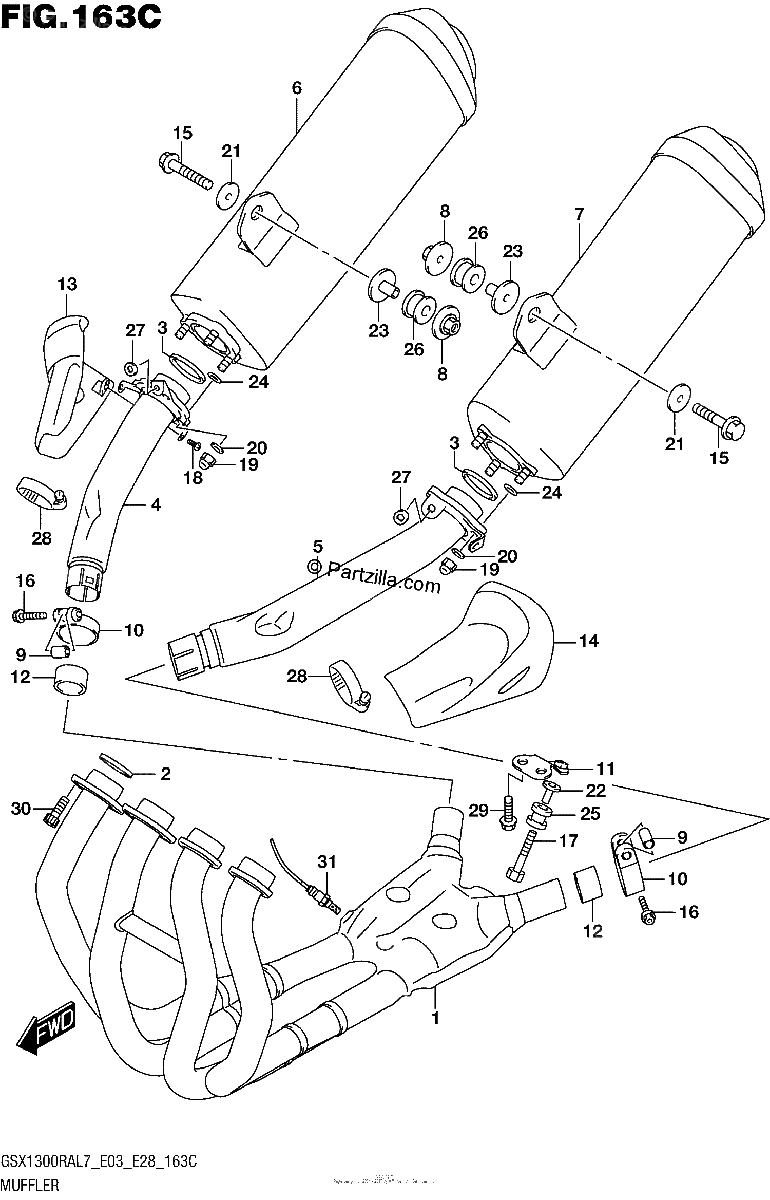

Diagrama de MUFFLER GSX1300RAL7 E33

Repuestos

#1
14100-15H02
PIPE, EXHAUST
$3337.56¢1 668 782
1
#2
14181-22D01
.GASKET, EXHAUST PIPE | NOT ILLUSTRATED
$11.09¢5 543
1
#3
14181-33E00
GASKET, JOINT
$10.15¢5 077
1
#4
14230-15H00
PIPE, JOINT RH
No Disponible
1
#5
14240-15H00
PIPE, JOINT LH
No Disponible
1
#6
14310-15H03-H01
BODY, MUFFLER RH
$2441.08¢1 220 541
1
#7
14340-15H03-H01
BODY, MUFFLER LH
$2487.14¢1 243 570
1
#8
14414-15H00
NUT
$8.19¢4 094
1
#9
14458-45G10
SPACER, MUFFLER CLAMP
$10.18¢5 089
1
#10
14459-15H00
CLAMP
$27.12¢13 558
1
#11
14770-15H00
BRACKET
$92.90¢46 448
1
#12
14771-15H00
CONNECTOR
$38.15¢19 073
1
#13
14780-15H00
COVER, FRONT RH
$254.38¢127 190
1
#14
14790-15H00
COVER, FRONT LH
$254.38¢127 190
1
#15
09103-08358
BOLT (8X45)
$3.15¢1 576
1
#16
09103-08392
BOLT (8X40)
$4.08¢2 041
1
#17
09118-08152-A05
BOLT (8X45)
$5.67¢2 835
1
#18
09139-06027
SCREW (6X12)
$2.31¢1 156
1
#19
09159-08116
NUT
$10.87¢5 434
1
#20
09160-08059
WASHER (8.5X18X1.6)
$2.04¢1 018
1
#21
09160-08142
WASHER (8.5X28X1.5)
$3.33¢1 667
1
#22
09180-08152
SPACER (8.6X12X24.2)
$6.30¢3 151
1
#23
09180-08216
SPACER (8.6X12X25)
$10.18¢5 089
1
#24
09280-08012
O RING (D:1.9,ID:7.8)
$3.98¢1 989
1
#25
09320-12048
CUSHION
$5.53¢2 766
1
#26
09320-12049
CUSHION
$11.55¢5 773
1
#27
09321-10018
CUSHION
$5.03¢2 513
1
#28
09402-70503
CLAMP
$22.23¢11 115
1
#29
01550-0816A
BOLT
$2.77¢1 386
1
#30
07130-0825A
BOLT
$3.36¢1 679
1
#31
18213-15H10
SENSOR, OXY FR
$491.62¢245 812
1
