CRANKCASE

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

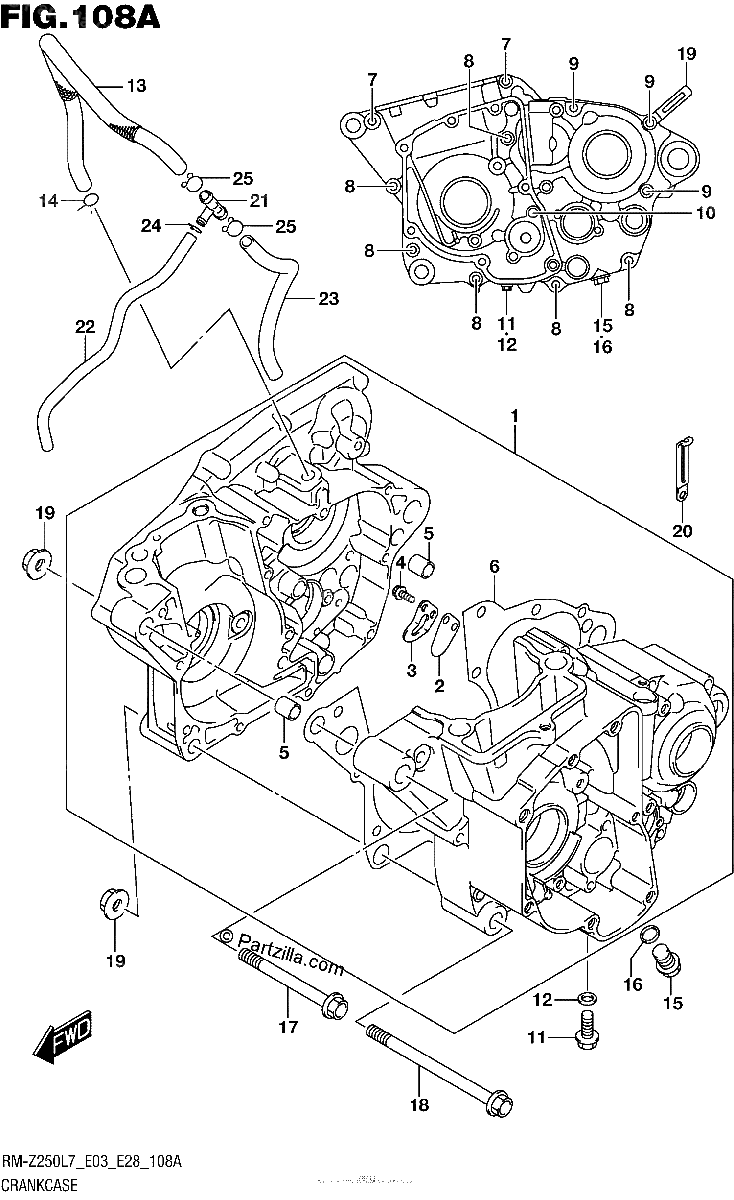

Diagrama de CRANKCASE

Repuestos

#1
11301-49841
CRANKCASE SET
$1099.63¢549 815
1
#2
11322-35G10
.VALVE, CRANKCASE REED
$10.32¢5 158
1
#3
11323-35G00
.STOPPER, CRANKCASE REED VALV
$11.70¢5 848
1
#4
07120-0512A
BOLT
$2.75¢1 374
1
#5
04211-13189
PIN
$2.62¢1 311
1
#6
11481-49H10
.GASKET, CRANKCASE
$18.18¢9 091
1
#7
01547-0640A
.BOLT
$2.77¢1 386
1
#8
01547-0650A
.BOLT
$2.90¢1 449
1
#9
01547-0670A
.BOLT
$3.36¢1 679
1
#10
01547-0680A
.BOLT
$3.97¢1 984
1
#11
09103-08393
BOLT (8X20) | OIL DRAIN
$2.99¢1 495
1
#12
09168-08016
.GASKET (8.2X14X1)
$1.97¢983
1
#13
11332-49H30
HOSE, BREATHER
$20.01¢10 005
1
#14
09401-13301
CLIP
$3.28¢1 639
1
#15
09247-12106
PLUG (12X20) | OIL DRAIN
$3.27¢1 633
1
#16
09168-12002
GASKET (12.1X16.2X3.7)
$1.90¢949
1
#17
09103-10448
BOLT (10X80)
$7.45¢3 726
1
#18
09103-10388
BOLT (10X120)
$6.52¢3 260
1
#19
09159-10122
NUT
$9.46¢4 732
1
#20
09404-06429
CLAMP (L:45)
$2.14¢1 070
1
#21
11331-28H00
JOINT, BREATHER HOSE
$8.08¢4 042
1
#22
09352-60103-220
HOSE, BREATHER NO.3
$6.29¢3 145
1
#23
09352-90133-600
HOSE, BREATHER NO.2 | L:600-210
$16.04¢8 021
1
#24
09401-10401
CLIP
$1.74¢868
1
#25
09401-13102
CLIP
$3.79¢1 897
1
