FRAME COVER VL1500BL7 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

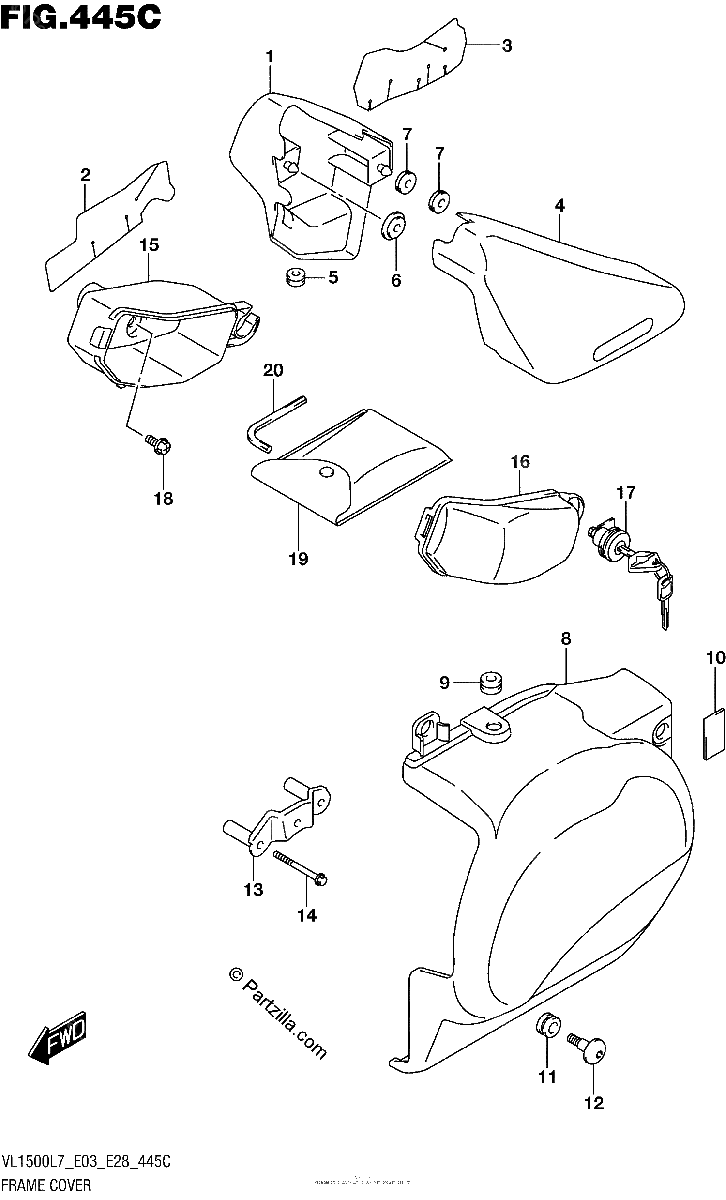

Diagrama de FRAME COVER VL1500BL7 E33

Repuestos

#1
47111-06J00-YUK
COVER, SIDE RH (ORANGE)
$135.38¢67 688
1
#2
47166-06J10
SHIELD, SIDE COVER RH
No Disponible
1
#3
47166-06J20
SHIELD, SIDE COVER RH
$7.63¢3 813
1
#4
47211-40H00-YUK
COVER, SIDE LH (ORANGE)
No Disponible
1
#5
47167-06J00
CUSHION, SIDE COVER LOWER RH
$10.31¢5 156
1
#6
47191-06J00
CUSHION, SIDE COVER FRONT
$6.54¢3 269
1
#7
09320-08018
CUSHION | LH
$3.65¢1 825
1
#8
47231-40H20
COVER, LOWER LH
$162.03¢81 013
1
#9
09320-06504
CUSHION
$5.83¢2 913
1
#10
51827-01A00
CUSHION | LH
$8.31¢4 156
1
#11
09320-09016
CUSHION
$2.56¢1 281
1
#12
09139-06190
BOLT (6X20)
$4.91¢2 456
1
#13
47250-06J00
BRACKET, LOWER COVER LH
$39.35¢19 675
1
#14
01547-0650A
.BOLT
$3.15¢1 575
1
#15
92211-06J00
BODY, LUGGAGE BOX
No Disponible
1
#16
92212-06J00
LID
No Disponible
1
#17
95700-07860
LOCK SET, FUEL LID
$90.54¢45 269
1
#18
09111-06107
BOLT (6X12)
$3.36¢1 681
1
#19
09800-21056
TOOL ASSY
$53.56¢26 781
1
#20
09816-00050
SPANNER, 6 HEXAGON
$6.60¢3 300
1
