WIRING HARNESS VL1500BL7 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

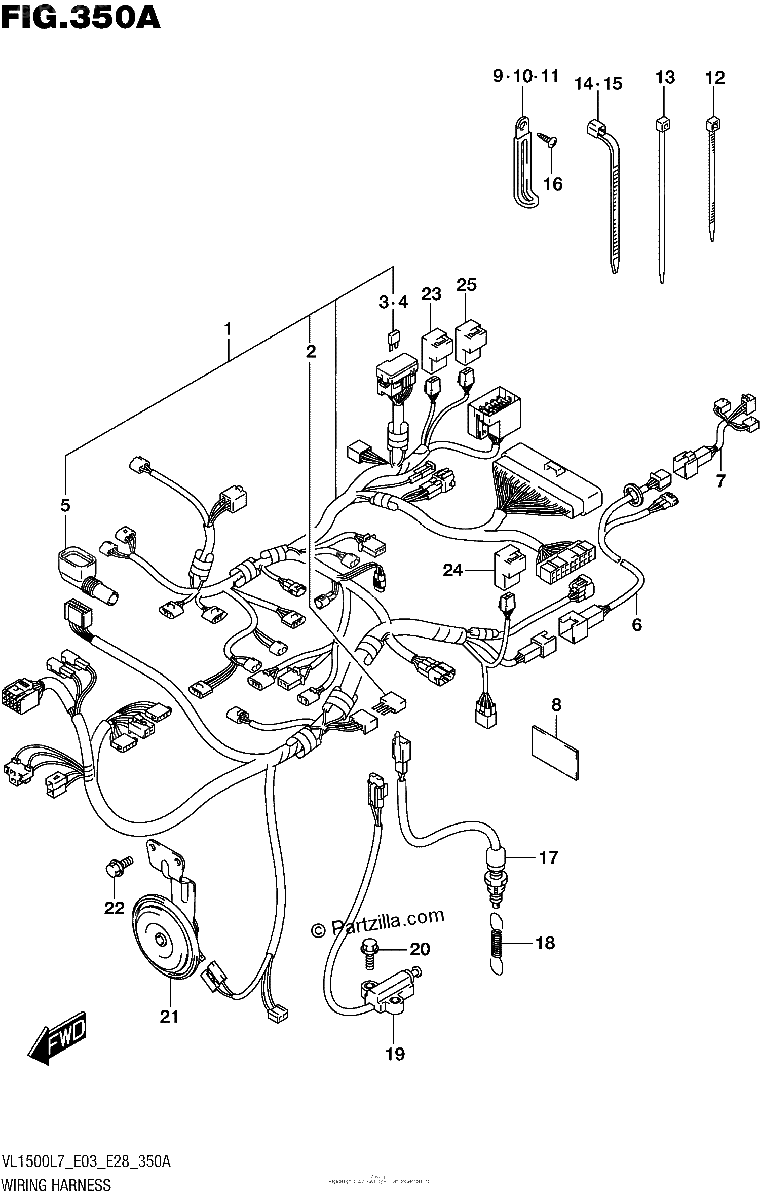

Diagrama de WIRING HARNESS VL1500BL7 E03

Repuestos

#1
36610-06J30
HARNESS, WIRING
No Disponible
1
#2
36611-38A10
.DIODE
$16.14¢8 069
1
#3
09481-10501
.FUSE (10A)
$2.70¢1 350
1
#4
09481-15501
.FUSE (15A)
$2.70¢1 350
1
#5
36618-41G00
.COVER, SPEEDOMETER
No Disponible
1
#6
36858-06J00
WIRE, REAR COMBINATION
$133.38¢66 688
1
#7
36856-41F00
WIRE, REARCOMBINATIONNO.2
$49.69¢24 844
1
#8
36611-16G00
TAPE, WIRING HARNESS
$4.10¢2 050
1
#9
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#10
09404-06434
CLAMP (L:80 T:1.0) | SHIELD
$2.29¢1 144
1
#11
09404-06435
CLAMP (L:135)
$4.84¢2 419
1
#12
09407-10403
CLAMP (L:95)
No Disponible
1
#13
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#14
09407-19401
CLAMP (L:190)
$4.00¢2 000
1
#15
09407-25401
CLAMP (L:235)
$5.49¢2 744
1
#16
03541-0512A
SCREW
$1.79¢894
1
#17
37740-19F00
SWITCH ASSY, STOP LAMP
$42.23¢21 113
1
#18
09443-06077
SPRING
$7.35¢3 675
1
#19
37840-22H00
SWITCH ASSY, SIDE STAND
$114.96¢57 481
1
#20
01547-0620A
BOLT
$2.63¢1 313
1
#21
38500-40H00
HORN ASSY
$118.41¢59 206
1
#22
01550-0612A
BOLT
$2.56¢1 281
1
#23
38740-24X50
RELAY ASSY, FAN MOTOR
$53.90¢26 950
1
#24
38740-24X50
RELAY ASSY, FAN MOTOR
$53.90¢26 950
1
#25
38740-24A00
RELAY ASSY, HEADLAMP
$85.44¢42 719
1
