TRANSMISSION

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

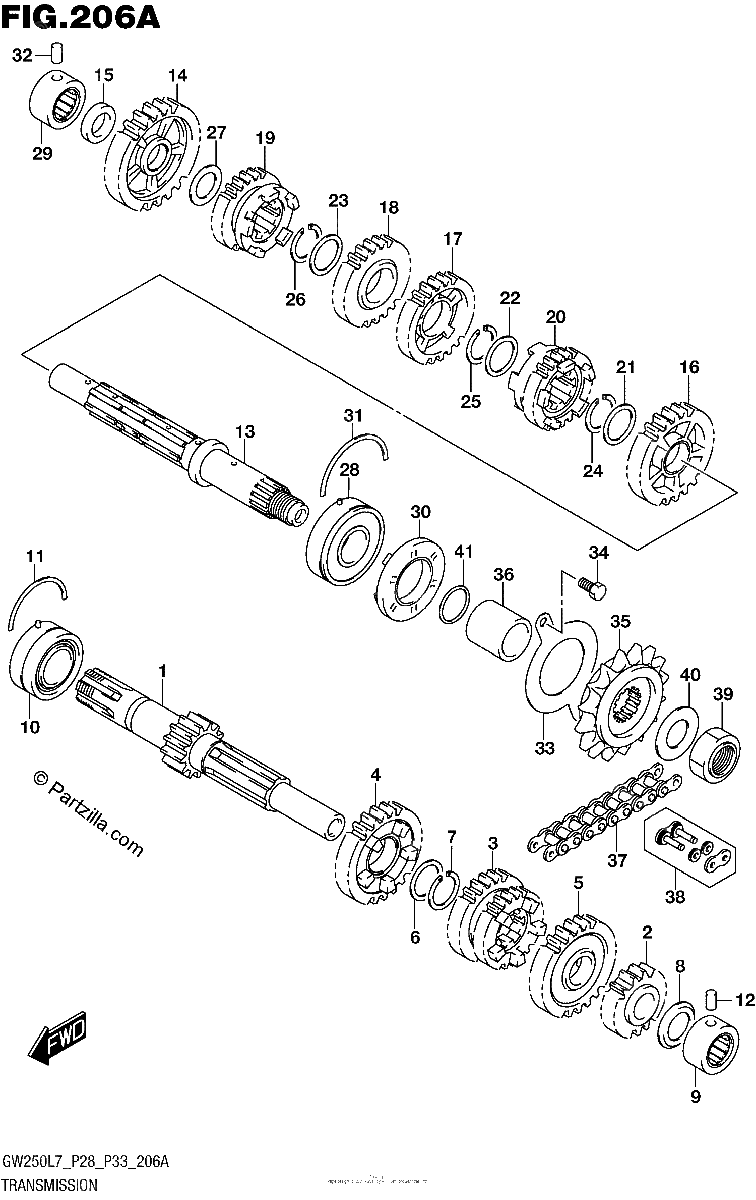

Diagrama de TRANSMISSION

Repuestos

#1
24120-48H00
SHAFT, COUNTER (NT:12)
No Disponible
1
#2
24221-48H00
GEAR, 2ND DRIVE (NT:17)
$14.83¢7 417
1
#3
24231-48H00
GEAR, 3RD & 4TH DRIVE (NT:10/11)
$37.23¢18 613
1
#4
24251-48H00
GEAR, 5TH DRIVE (NT:22)
$27.46¢13 731
1
#5
24261-48H10
GEAR, 6TH DRIVE (NT:26)
$20.85¢10 425
1
#6
09181-22017
SHIM (22X28X1)
$2.88¢1 438
1
#7
09380-22016
CIRCLIP
No Disponible
1
#8
24271-48H00
SEAL, SHAFT LH BEARING
$13.80¢6 900
1
#9
09263-17050
BEARING (17X30X16)
No Disponible
1
#10
09267-22001
BEARING (22X47X20.6)
No Disponible
1
#11
09390-47008
C RING
$2.61¢1 305
1
#12
04221-06129
PIN
$2.07¢1 035
1
#13
24130-48H00
SHAFT, DRIVE
$43.44¢21 718
1
#14
24310-48H00
GEAR, 1ST DRIVEN (NT:29)
$32.66¢16 330
1
#15
24313-48H00
SPACER, 1ST DRIVEN GEAR
$3.36¢1 679
1
#16
24320-48H00
GEAR, 2ND DRIVEN (NT:26)
$31.37¢15 686
1
#17
24331-48H00
GEAR, 3RD DRIVEN (NT:26)
No Disponible
1
#18
24341-48H00
GEAR, 4TH DRIVEN (NT:24)
No Disponible
1
#19
24351-48H00
GEAR, 5TH DRIVEN (NT:20)
$37.52¢18 762
1
#20
24361-48H00
GEAR, 6TH DRIVEN (NT:21)
$27.25¢13 627
1
#21
09181-22017
SHIM (22X28X1)
$2.88¢1 438
1
#22
09181-22017
SHIM (22X28X1)
$2.88¢1 438
1
#23
09181-22017
SHIM (22X28X1)
$2.88¢1 438
1
#24
09380-22016
CIRCLIP
No Disponible
1
#25
09380-22016
CIRCLIP
No Disponible
1
#26
09380-22016
CIRCLIP
No Disponible
1
#27
08211-17262
WASHER
$3.36¢1 679
1
#28
09262-22039
BEARING (22X56X16)
No Disponible
1
#29
09263-17050
BEARING (17X30X16)
No Disponible
1
#30
09283-30L01
OIL SEAL (30X56X9.5)
$10.23¢5 118
1
#31
09390-56002
C RING
$2.78¢1 392
1
#32
04221-06129
PIN
$2.07¢1 035
1
#33
24741-48H00
RETAINER, DRIVE SHAFT OIL SEA
$4.92¢2 461
1
#34
01500-0612A
BOLT
$2.15¢1 075
1
#35
27510-48H10
SPROCKET, ENGINE (NT:14)
$25.61¢12 805
1
#36
27531-48H00
SPACER, ENGINE SPROCKET
$10.32¢5 158
1
#39
27521-48H00
NUT
$7.90¢3 950
1
#40
27513-48H00
WASHER, ENGINE SPROCKET
$2.76¢1 380
1
#41
09280-21008
.O RING (D:2.5, ID:21) | NOT ILLUSTRATED
$2.27¢1 133
1
#37-1
27600-48H11-116
CHAIN ASSY, DRIVE (DID 520VF)
No Disponible
1
#37-2
27600-48H20-116
CHAIN ASSY, DRIVE (RK 520KRO)
$261.57¢130 784
1
#38-1
27620-48H10
JOINT SET, CHAIN | OPT (DID)
No Disponible
1
#38-2
27620-48H20
JOINT SET, CHAIN
$40.54¢20 269
1
