WIRING HARNESS

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

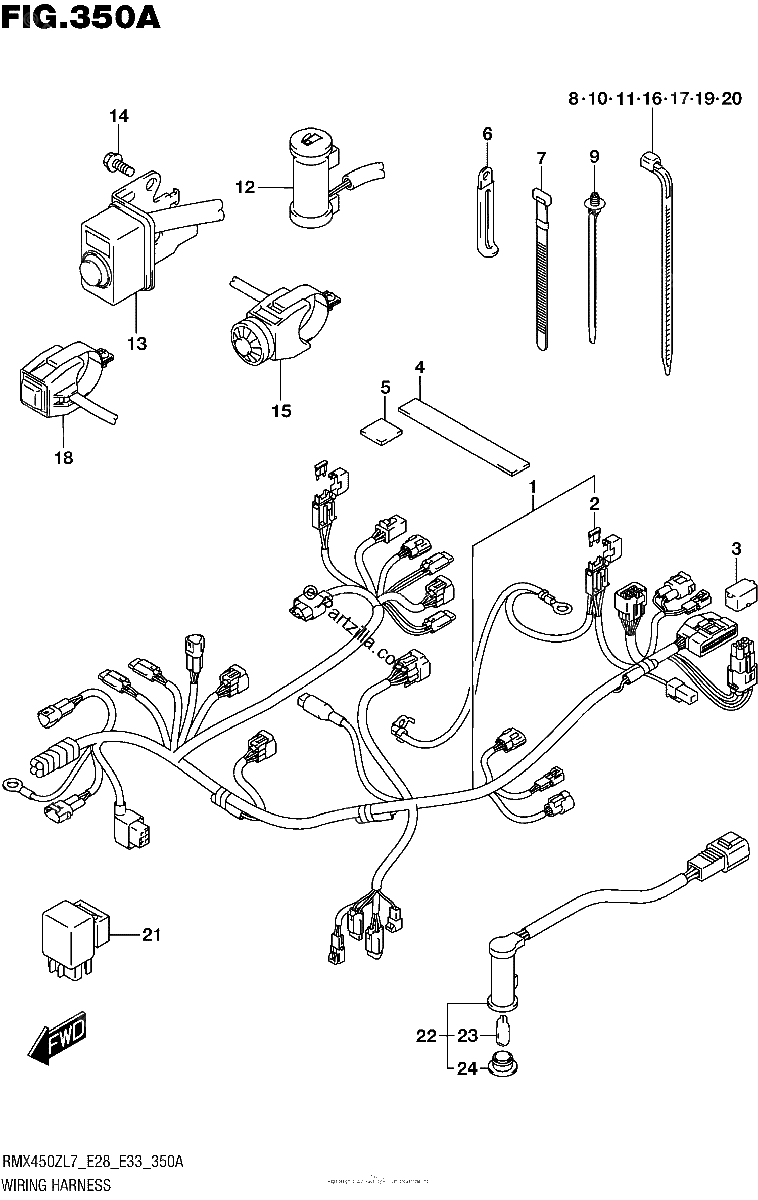

Diagrama de WIRING HARNESS

Repuestos

#1
36610-02J20
HARNESS, WIRING
$688.09¢344 044
1
#2
09481-15101
.FUSE (15A)
$3.34¢1 669
1
#3
36654-06J00
CAP, TS
$18.69¢9 344
1
#4
36611-02J00
PROTECTOR (15X100X0.13)
No Disponible
1
#5
44534-24F00
CUSHION
$4.64¢2 319
1
#6
09404-06435
CLAMP (L:135)
$4.84¢2 419
1
#7
09407-10403
CLAMP (L:95)
No Disponible
1
#8
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#9
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#10
09407-18402
CLAMP (L:165)
$2.89¢1 444
1
#11
09407-25401
CLAMP (L:235)
$5.49¢2 744
1
#12
36380-02J00
LAMP ASSY, FUEL
$63.52¢31 763
1
#13
37110-02J00
SWITCH ASSY, IGNITION
$196.19¢98 094
1
#14
01547-0612A
BOLT
$2.63¢1 313
1
#15
37310-02J00
SWITCH ASSY, STARTER MOTOR
$112.65¢56 325
1
#16
09407-11401
CLAMP (L:95)
$3.46¢1 731
1
#17
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#18
37820-36E00
SWITCH ASSY, ENGINE STOP
$28.91¢14 456
1
#19
09407-11401
CLAMP (L:95)
$3.46¢1 731
1
#20
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#21
38740-39G00
RELAY ASSY, HEADLAMP
$60.98¢30 488
1
#22
36380-28H00
LAMP ASSY, FI INDICATOR | OPT
$104.69¢52 344
1
#23
09471-12028
.BULB (12V,3.4W) | OPT
$2.58¢1 288
1
#24
36321-28H00
.LENS (RED) | OPT
$14.28¢7 138
1
