FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

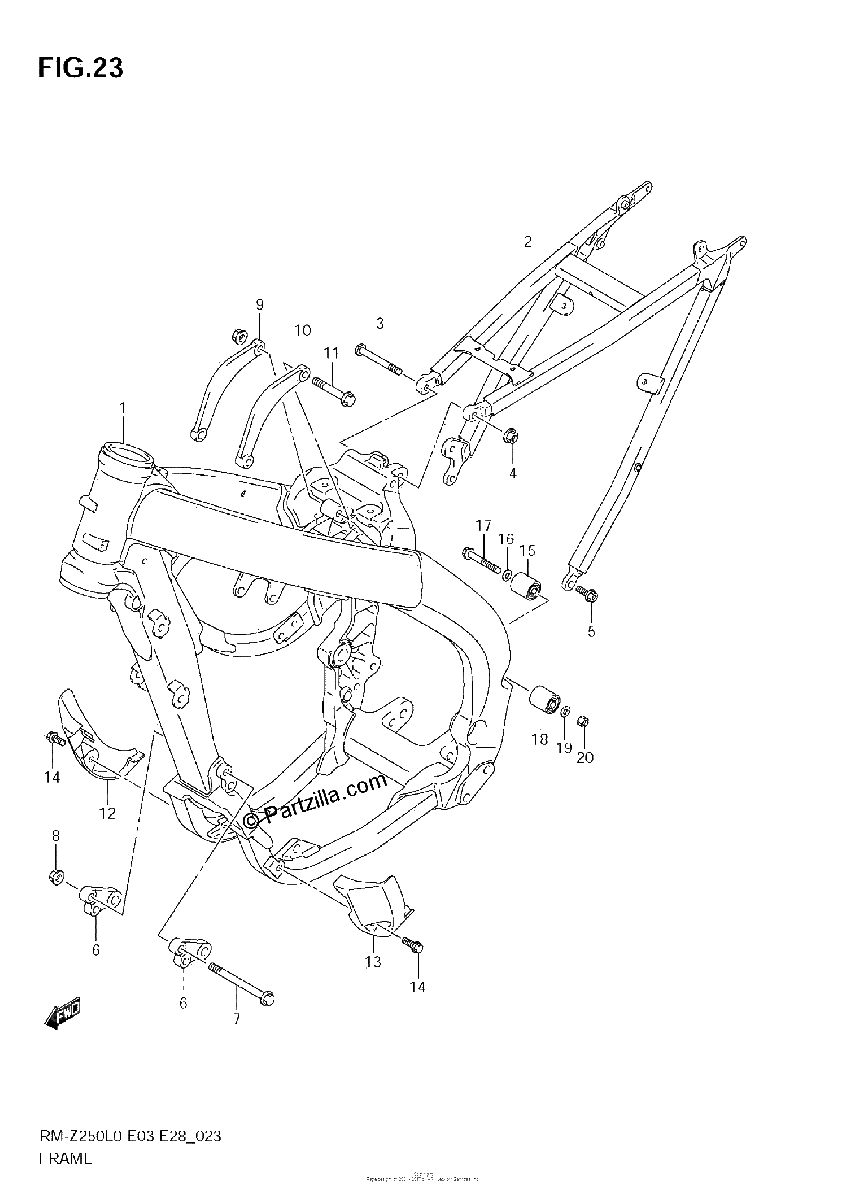

Diagrama de FRAME

Repuestos

#1
41100-49H00
FRAME
No Disponible
1
#2
41200-49H10
RAIL, SEAT
No Disponible
1
#3
41311-28H20
BOLT, SEAT RAIL UPPER
$23.72¢11 862
1
#4
08319-3108A
NUT
$2.77¢1 386
1
#5
09103-08506
BOLT (8X23)
$6.99¢3 496
1
#6
41991-10H01
BRACKET, ENGINE MOUNT FRONT
No Disponible
1
#7
09103-08433
BOLT (8X95)
$4.75¢2 375
1
#8
09159-08067
NUT
$6.03¢3 013
1
#9
41994-49H00
BRACKET, MOUNT UPPER RH
No Disponible
1
#10
41995-49H00
BRACKET, MOUNT UPPER LH
No Disponible
1
#11
09103-08339
BOLT (8X55)
$3.83¢1 915
1
#12
42520-10H02
PROTECTOR, FRONT RH
$37.93¢18 963
1
#13
42530-49H00
PROTECTOR, FRONT LH
$33.83¢16 917
1
#14
09116-06200
BOLT (6X16)
$4.48¢2 242
1
#15
43910-37F00
ROLLER, CHAIN LOWER
$85.18¢42 590
1
#16
09181-08167
SHIM (8X16X1)
$2.37¢1 185
1
#17
09103-08207
BOLT (8X45)
$3.00¢1 501
1
#18
43910-35G00
ROLLER, CHAIN LOWER
$80.96¢40 480
1
#19
09181-08111
SHIM (8X12X1)
$2.33¢1 167
1
#20
08319-2108A
NUT
$2.55¢1 277
1
