CRANKCASE

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

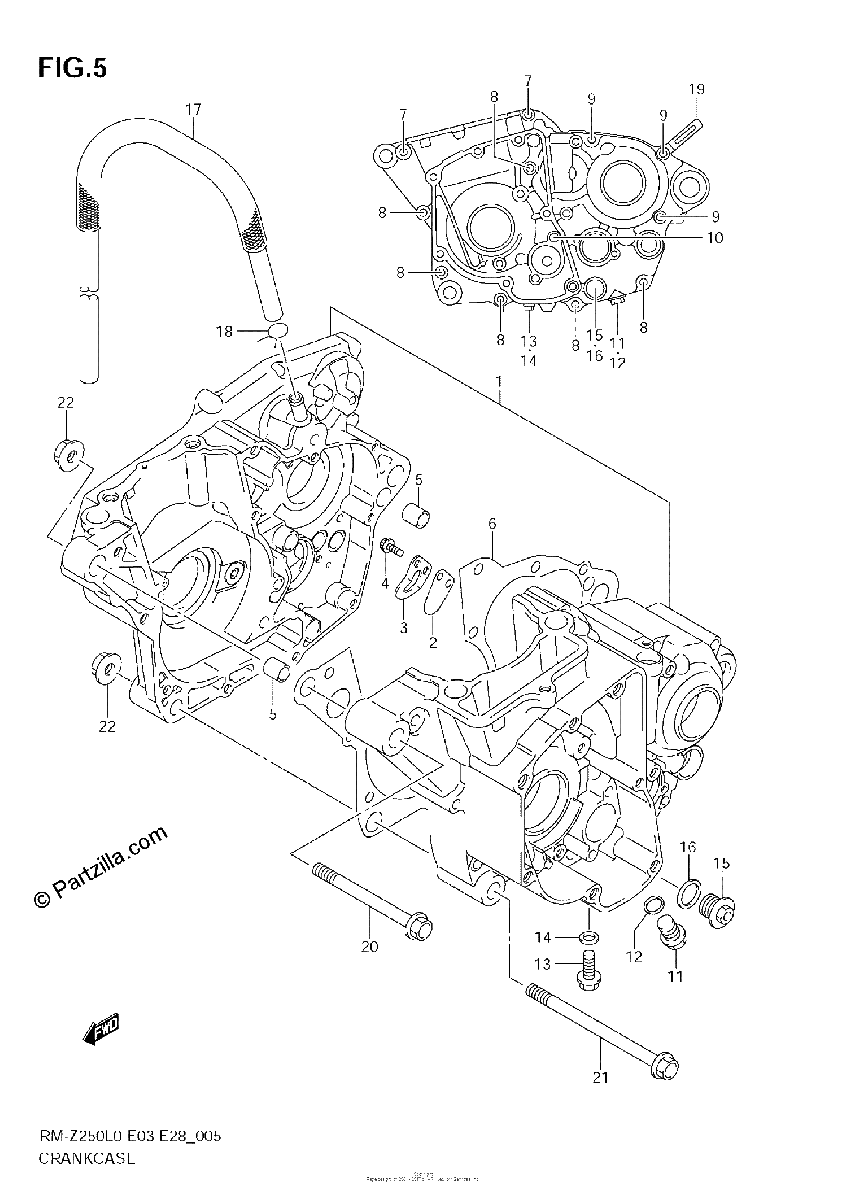

Diagrama de CRANKCASE

Repuestos

#1
11301-49811
CRANKCASE ASSY
No Disponible
1
#2
11322-35G00
VALVE, CRANKCASE REED
$14.16¢7 081
1
#3
11323-35G00
.STOPPER, CRANKCASE REED VALV
$12.71¢6 356
1
#4
07120-0512A
BOLT
$2.99¢1 494
1
#5
09206-13020
.PIN (10.4X13X18)
$3.09¢1 544
1
#6
11481-49H00
GASKET, CRANKCASE
$34.54¢17 269
1
#7
01547-0640A
.BOLT
$3.01¢1 506
1
#8
01547-0650A
.BOLT
$3.15¢1 575
1
#9
01547-0670A
.BOLT
$3.65¢1 825
1
#10
01547-0680A
.BOLT
$4.31¢2 156
1
#11
09247-12012
PLUG, OIL DRAIN
$8.09¢4 044
1
#12
09168-12002
GASKET (12.1X16.2X3.7)
$2.06¢1 031
1
#13
09103-08254
PLUG (8X20) | OIL DRAIN
$3.98¢1 988
1
#14
09168-08034
GASKET (7.8X13.5X1.2)
$2.69¢1 344
1
#15
16316-10H01
CAP, ENG OIL STRAINER
$26.58¢13 288
1
#16
09168-16002
GASKET (16X22X2)
$2.46¢1 231
1
#17
11332-49H10
HOSE, BREATHER | K8/K9
$30.21¢15 106
1
#18
09401-13301
CLIP
$3.56¢1 781
1
#19
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#20
09103-10387
BOLT (10X96)
$10.25¢5 125
1
#21
09103-10388
BOLT (10X120)
$7.09¢3 544
1
#22
09159-10078
NUT
$3.65¢1 825
1
