TRANSMISSION

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

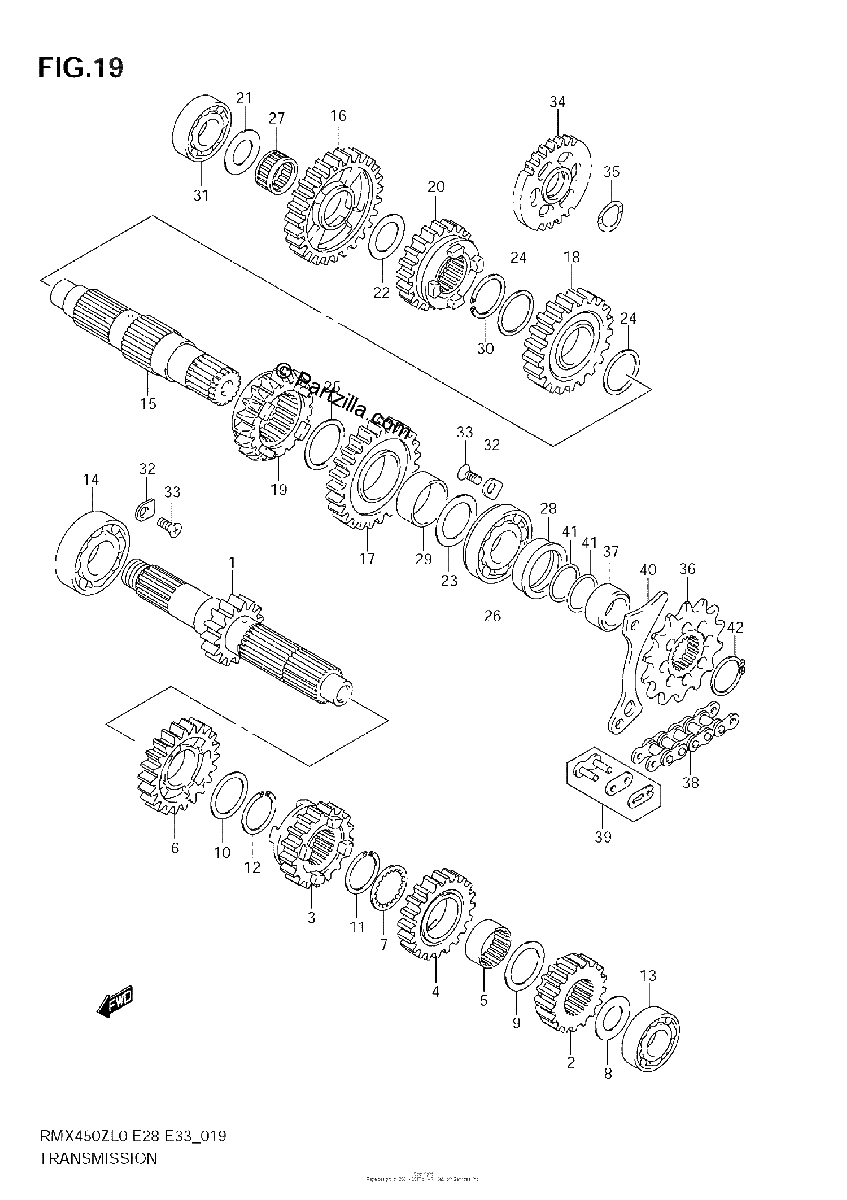

Diagrama de TRANSMISSION

Repuestos

#1
24120-02J00
SHAFT, COUNTER (NT:15)
No Disponible
1
#2
24221-02J00
GEAR, 2ND DRIVE (NT:17)
No Disponible
1
#3
24231-02J00
GEAR, 3RD DRIVE (NT:17)
$184.97¢92 488
1
#4
24241-02J00
GEAR, 4TH DRIVE (NT:20)
$158.60¢79 300
1
#5
24242-37F00
BUSH, 4TH DRIVE GEAR
$42.16¢21 081
1
#6
24251-02J00
GEAR, 5TH DRIVE (NT:22)
No Disponible
1
#7
09167-25026
LOCK WASHER
$4.88¢2 438
1
#8
09181-17223
SHIM (17X30X1)
$3.65¢1 825
1
#9
09181-25167
SHIM (25X34X1)
$3.71¢1 856
1
#10
09181-25111
SHIM (25X30X1)
$5.38¢2 688
1
#11
09380-25010
CIRCLIP
$3.65¢1 825
1
#12
09380-25010
CIRCLIP
$3.65¢1 825
1
#13
08123-62030
BEARING
$33.41¢16 706
1
#14
08143-62057
BEARING | LH
$28.69¢14 344
1
#15
24131-28H00
SHAFT, DRIVE
$312.06¢156 031
1
#16
24311-02J00
GEAR, 1ST DRIVEN (NT:27)
No Disponible
1
#17
24321-02J00
GEAR, 2ND DRIVEN (NT:25)
No Disponible
1
#18
24331-02J00
GEAR, 3RD DRIVEN (NT:21)
$170.35¢85 175
1
#19
24341-02J00
GEAR, 4TH DRIVEN (NT:21)
No Disponible
1
#20
24351-02J00
GEAR, 5TH DRIVEN (NT:20)
$157.64¢78 819
1
#21
09181-17223
SHIM (17X30X1)
$3.65¢1 825
1
#22
09181-20195
SHIM (20X30X1)
$3.36¢1 681
1
#23
09181-24005
SHIM (24X34X1)
$4.19¢2 094
1
#24
09181-25111
SHIM (25X30X1)
$5.38¢2 688
1
#25
09181-27015
SHIM (27X33X1)
$6.04¢3 019
1
#26
09262-24001
BEARING (24X56X14)
$118.38¢59 188
1
#27
09263-20107
BEARING (20X24X10)
No Disponible
1
#28
09289-31003
OIL SEAL (31X40X8.5)
$16.14¢8 069
1
#29
09300-27005
BUSH
No Disponible
1
#30
09380-25010
CIRCLIP
$3.65¢1 825
1
#31
08123-62030
BEARING
$33.41¢16 706
1
#32
24741-20A00
RETAINER, BEARING
$3.65¢1 825
1
#33
09126-06011
SCREW (6X12)
$2.63¢1 313
1
#34
26260-35G00
GEAR, KICK STARTER IDLE | NT:23
$216.74¢108 369
1
#35
26264-28H00
WASHER, KICK IDLE
$9.56¢4 781
1
#36
27511-35G20
SPROCKET, ENGINE (NT:14) | OPT
$78.47¢39 238
1
#36
27511-35G30
SPROCKET, ENGINE (NT:13)
$78.47¢39 238
1
#37
27531-35G01
SPACER, ENGINE SPROCKET
$38.59¢19 294
1
#38
27600-02J00-114
CHAIN ASSY, DRIVE *{DID520WXV,114LE}*
No Disponible
1
#39
27620-02J00
JOINT SET, CHAIN *{OPT}*
No Disponible
1
#40
27641-02J00
PLATE, FRONT CHAIN GUIDE
No Disponible
1
#41
09280-21010
O RING (D:1.9,ID:21.8)
$2.64¢1 319
1
#42
08331-3124A
CIRCLIP
$2.69¢1 344
1
