OIL PAN OIL PUMP

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

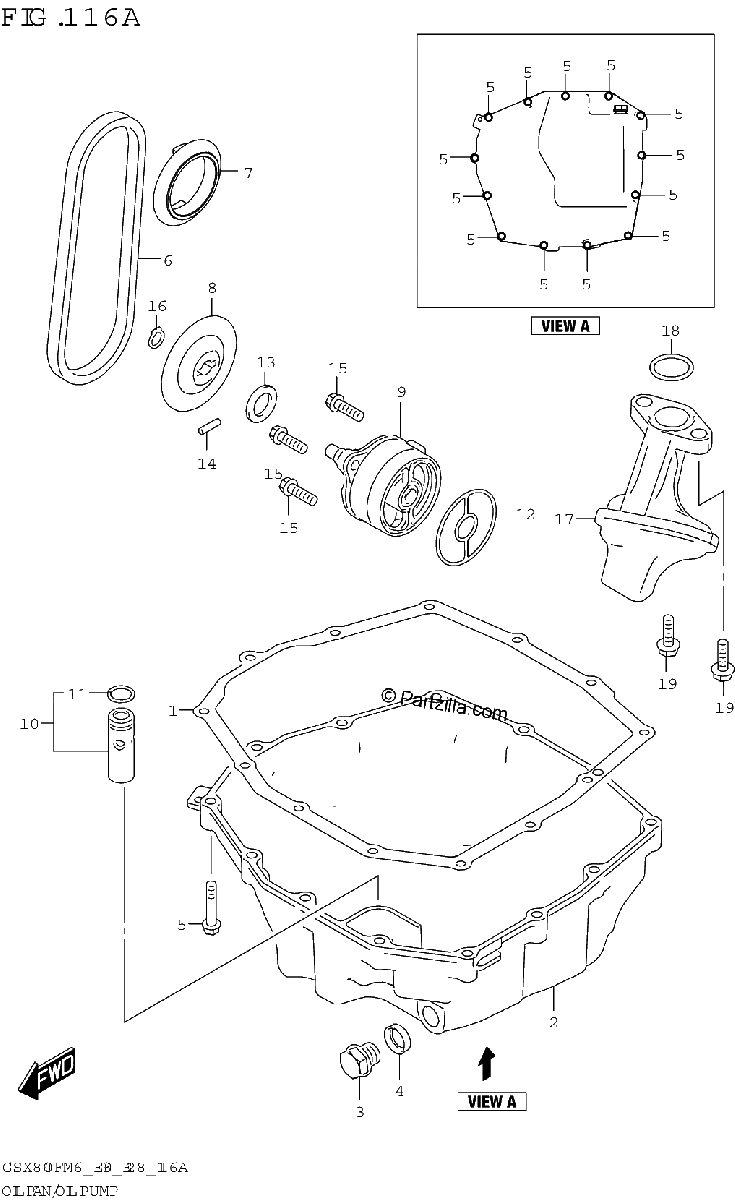

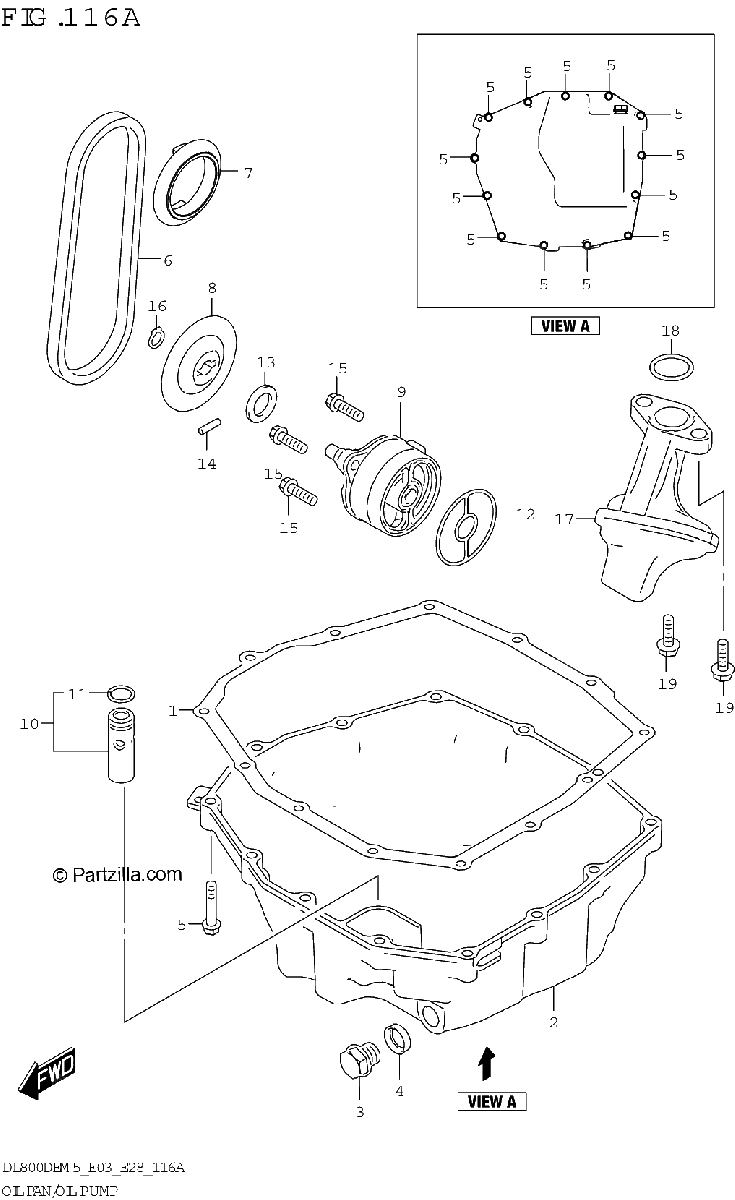

Diagrama de OIL PAN OIL PUMP

Repuestos

#1
11489-25L00
GASKET, OIL PAN *{OPT,NOT ILLUSTRATED}*
$19.86¢9 930
1
#2
11511-25L10
PAN, OIL
$174.82¢87 412
1
#3
09247-14036
PLUG (14X20) | OIL DRAIN
$6.68¢3 341
1
#4
09168-14002
GASKET (13.8X18.8X4.8)
$3.16¢1 581
1
#5
01547-0630A
BOLT
$2.77¢1 386
1
#6
16310-25L00
CHAIN ASSY, OIL PUMP DRIVE
$20.53¢10 264
1
#7
16321-01H00
SPROCKET, DRIVE (NT:27)
$95.48¢47 742
1
#8
16331-25L00
SPROCKET, OIL PUMP DRIVEN
$58.94¢29 469
1
#9
16400-25L00
PUMP ASSY, ENG OIL
$150.90¢75 452
1
#10
16440-24F00
VALVE ASSY, OIL RELIEF
$54.89¢27 445
1
#11
09280-13004
.O RING (D:1.9,ID:13)
$2.62¢1 311
1
#12
16491-33E00
O RING
$8.34¢4 169
1
#13
09181-10158
SHIM (10X18X0.5)
$2.36¢1 179
1
#14
09261-04009
PIN (4X15.8)
$1.79¢897
1
#15
01547-0620A
BOLT
$2.42¢1 208
1
#16
08331-31109
CIRCLIP
$2.12¢1 058
1
#17
16520-25L00
STRAINER, ENG OIL
$43.73¢21 867
1
#18
09280-22024
O RING
$3.51¢1 754
1
#19
01550-0620A
BOLT
$2.36¢1 179
1
