WIRING HARNESS GSX800TRQ

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

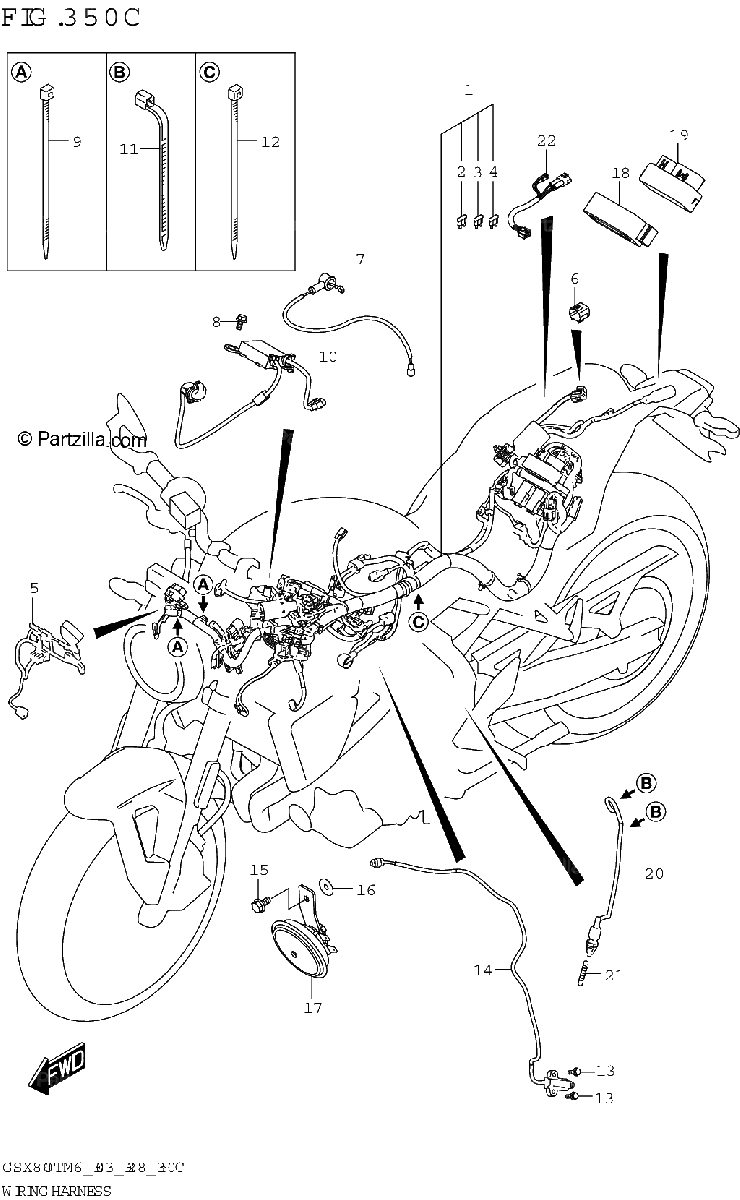

Diagrama de WIRING HARNESS GSX800TRQ

Repuestos

#1
36610-47L20
HARNESS,WIRING
$997.56¢498 781
1
#2
09481-10501
.FUSE (10A)
$2.70¢1 350
1
#3
09481-15501
.FUSE (15A)
$2.70¢1 350
1
#4
09481-20501
.FUSE (20A)
No Disponible
1
#5
36620-47L00
HARNESS,WIRING NO.2
$190.88¢95 438
1
#6
36654-28K00
CAP,OBD CONNECTOR
$11.78¢5 888
1
#7
36851-25L00
WIRE, OIL PRESSURE SW LEAD
$9.31¢4 656
1
#8
01550-0612A
BOLT
$2.56¢1 281
1
#9
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#10
39105-47L00
SOCKET,USB
$139.56¢69 781
1
#11
09407-10403
CLAMP (L:95)
No Disponible
1
#12
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#13
01550-0620B
BOLT (6X20)
$3.10¢1 550
1
#14
37840-25L00
SWITCH ASSY, SIDE STAND
$110.56¢55 281
1
#15
01550-0612B
.BOLT
$3.10¢1 550
1
#16
09160-06151
WASHER (6.5X18X1)
$2.52¢1 263
1
#17
38500-47L00
HORN ASSY
$51.54¢25 769
1
#18
36744-06L00
HOLDER,RELAY
$27.77¢13 888
1
#19
38860-06L00
RELAY ASSY
$180.31¢90 156
1
#20
37740-25L10
SWITCH ASSY, STOP LAMP
$16.29¢8 144
1
#21
09443-06016
SPRING
$4.31¢2 156
1
#22
36857-25L00
WIRE, LICENSE LAMP LEAD
$18.46¢9 231
1
