TRANSMISSION

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

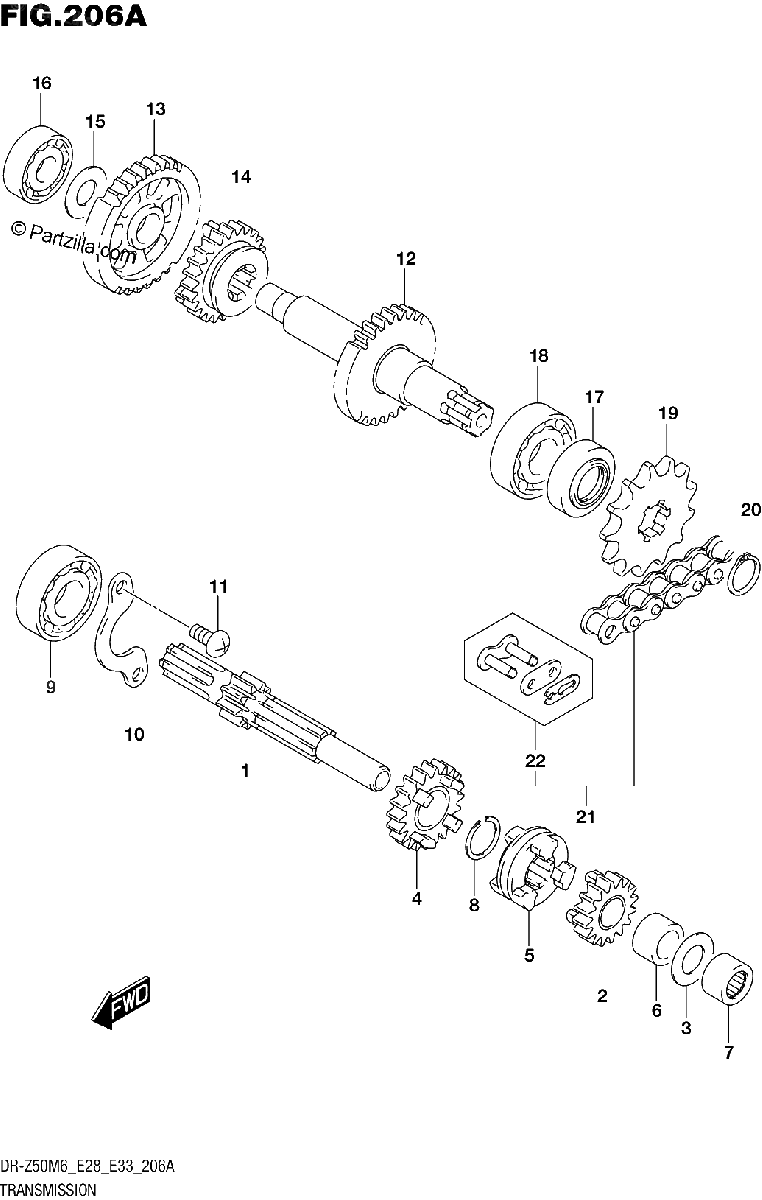

Diagrama de TRANSMISSION

Repuestos

#1
24121-02A02
SHAFT, COUNTER (NT:10)
No Disponible
1
#2
24220-02A01
GEAR, 2ND DRIVE (NT:16)
No Disponible
1
#3
09160-13006
WASHER (13X24X1)
No Disponible
1
#4
24231-35404
GEAR, 3RD DRIVE (NT:20)
No Disponible
1
#5
24421-14H00
WHEEL, SLIDING DOG
No Disponible
1
#6
09180-13008
SPACER (13X19X12.5)
No Disponible
1
#7
09263-13002
BEARING (13X19X12)
$20.56¢10 281
1
#8
09380-17007
CIRCLIP
No Disponible
1
#9
08110-62030
BEARING
$23.52¢11 763
1
#10
24741-09401
RETAINER, CENTER SHAFT BEARIN
No Disponible
1
#11
09125-06122
SCREW (6X12)
$2.88¢1 438
1
#12
24130-02A00
SHAFT, DRIVE (NT:29)
No Disponible
1
#13
24310-30A01
GEAR, 1ST DRIVEN (NT:34)
No Disponible
1
#14
24331-02A01
GEAR, 3RD DRIVEN (NT:24)
No Disponible
1
#15
08211-12241
WASHER
$2.70¢1 350
1
#16
08113-6201B
BEARING
$12.09¢6 044
1
#17
09283-17025
OIL SEAL (17X30X7)
$10.71¢5 356
1
#18
08110-62030
BEARING
$23.52¢11 763
1
#19
27511-46700
SPROCKET, ENGINE (NT:12)
$18.71¢9 356
1
#20
08331-31169
CIRCLIP
$2.34¢1 169
1
#21
27600-20911-078
CHAIN ASSY, DRIVE (DID428)
$51.59¢25 794
1
#22
27620-20911
.JOINT SET, CHAIN
$7.15¢3 575
1
