TRANSMISSION

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

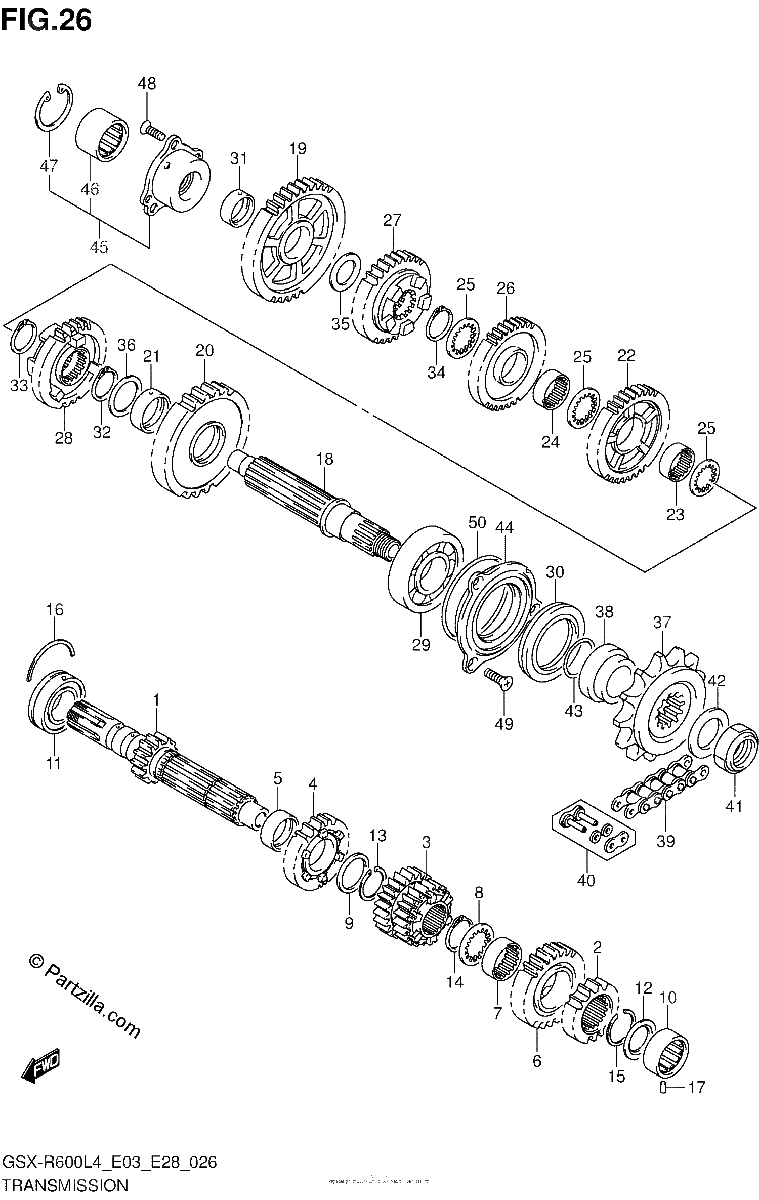

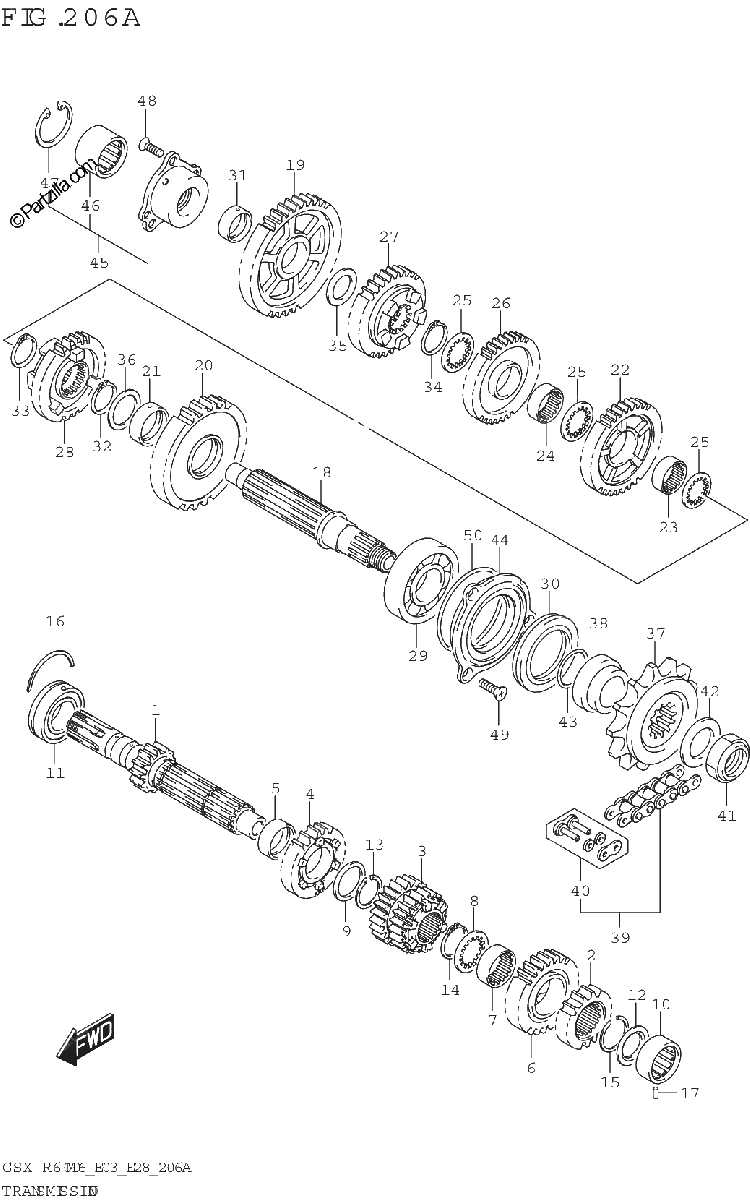

Diagrama de TRANSMISSION

Repuestos

#1
24120-14J00
SHAFT, COUNTER (NT:16)
$441.90¢220 950
1
#2
24221-14J00
GEAR, 2ND DRIVE (NT:19)
No Disponible
1
#3
24231-14J00
GEAR, 3RD 4TH (NT:21/23)
$283.16¢141 581
1
#4
24251-01H00
GEAR, 5TH DRIVE (NT:23)
$227.54¢113 769
1
#5
24252-35F00
BUSH 5TH DRIVE GEAR
$33.35¢16 675
1
#6
24261-14J00
GEAR, 6TH DRIVE (NT:26)
No Disponible
1
#7
24262-35F10
BUSH, 6TH DRIVE GEAR
$38.75¢19 375
1
#8
09167-27001
LOCK WASHER
$3.09¢1 544
1
#9
09160-27008
WASHER (27X36X1)
$4.84¢2 419
1
#10
09263-20087
BEARING (20X34X13.5)
$65.85¢32 925
1
#11
09262-25150
BEARING (25X62X17) | RH
$108.44¢54 219
1
#12
09285-20006
OIL SEAL (20X31.2X2.7)
$7.66¢3 831
1
#13
09380-27006
CIRCLIP
$3.55¢1 775
1
#14
09380-27006
CIRCLIP
$3.55¢1 775
1
#15
09380-27004
CIRCLIP
$4.34¢2 169
1
#16
09390-62012
C RING
$8.71¢4 356
1
#17
09261-06003
PIN (6X10)
$1.94¢969
1
#18
24131-14J00
SHAFT, DRIVE
$436.38¢218 188
1
#19
24311-14J00
GEAR, 1ST DRIVEN (NT:43)
$225.31¢112 656
1
#20
24321-14J00
GEAR, 2ND DRIVEN (NT40)
$225.31¢112 656
1
#21
24322-35F00
BUSH, 2ND DRIVEN GEAR
$27.85¢13 925
1
#22
24331-14J00
GEAR, 3RD DRIVEN (NT:37)
$230.85¢115 425
1
#23
24332-46H00
BUSH, 4TH DRIVEN
$52.59¢26 294
1
#24
24332-46H00
BUSH, 4TH DRIVEN
$52.59¢26 294
1
#25
24333-02F00
WASHER, 3RD 4TH DRIVEN GEAR
$6.13¢3 063
1
#26
24341-14J00
GEAR, 4TH DRIVEN (NT:35)
$236.48¢118 238
1
#27
24351-01H01
GEAR, 5TH DRIVEN (NT:31)
No Disponible
1
#28
24361-14J00
GEAR, 6TH DRIVEN (NT:32)
$217.66¢108 831
1
#29
09262-28045
BEARING (28X68X18) | LH
$136.81¢68 406
1
#30
09283-42018
OIL SEAL (42X62X7)
$42.76¢21 381
1
#31
09300-22008
BUSH (22X26X9)
$19.46¢9 731
1
#32
09380-27006
CIRCLIP
$3.55¢1 775
1
#33
09380-27006
CIRCLIP
$3.55¢1 775
1
#34
09380-27006
CIRCLIP
$3.55¢1 775
1
#35
09181-22223
SHIM (22X34X1)
$3.71¢1 856
1
#36
09160-27008
WASHER (27X36X1)
$4.84¢2 419
1
#37
27510-20A10
SPROCKET, ENGINE (NT:16)
$98.16¢49 081
1
#38
27531-14J00
SPACER, ENGINE SPROCKET
$55.98¢27 988
1
#39
27600-06G40-114
CHAIN ASSY (RK525SM0Z8)
$268.88¢134 438
1
#40
27620-06G40
JOINT SET, CHAIN
$28.50¢14 250
1
#41
09159-20004
NUT
$18.43¢9 213
1
#42
09160-25009
WASHER (25X41X3)
$6.30¢3 150
1
#43
09280-24010
O RING (D:2.4,ID:23.7)
$6.64¢3 319
1
#44
24751-14J00
RETAINER, DRIVE SHAFT LH
$160.91¢80 456
1
#45
24771-01810
HOUSING, DRIVE SHAFT SET
$225.31¢112 656
1
#46
09263-20069
.BEARING (20X34X17.5)
$68.40¢34 200
1
#47
08331-41349
.CIRCLIP
$3.69¢1 844
1
#48
09139-06159
SCREW (6X20)
$5.38¢2 688
1
#49
09139-06159
SCREW (6X20)
$5.38¢2 688
1
#50
09280-68010
O RING (D:1.8,ID:67.5)
$18.35¢9 175
1
