WIRING HARNESS

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

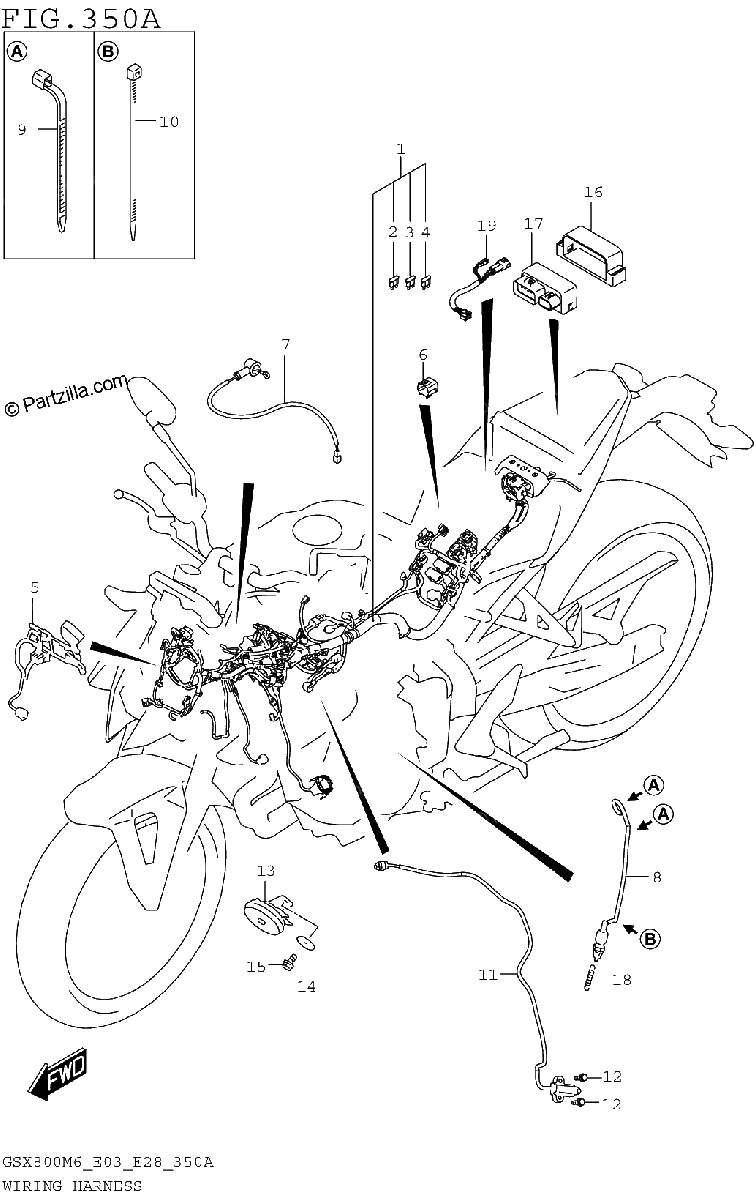

Diagrama de WIRING HARNESS

Repuestos

#1
36610-25L20
HARNESS, WIRING NO.1
$901.77¢450 886
1
#2
09481-10501
.FUSE (10A)
$2.48¢1 242
1
#3
09481-15501
.FUSE (15A)
$2.48¢1 242
1
#4
09481-20501
.FUSE (20A)
No Disponible
1
#5
36620-25L00
HARNESS, WIRING NO.2
$179.92¢89 959
1
#6
36654-28K00
CAP,OBD CONNECTOR
$10.83¢5 416
1
#7
36851-25L00
WIRE, OIL PRESSURE SW LEAD
$8.57¢4 284
1
#8
37740-25L10
SWITCH ASSY, STOP LAMP
$14.98¢7 492
1
#9
09407-10403
CLAMP (L:95)
No Disponible
1
#10
09407-14407
CLAMP (L:145)
$3.36¢1 679
1
#11
37840-25L00
SWITCH ASSY, SIDE STAND
$101.72¢50 859
1
#12
01550-0620B
BOLT (6X20)
$2.85¢1 426
1
#13
38500-48H31
HORN ASSY
$22.33¢11 167
1
#14
09160-08159
WASHER (8.5X30X2.3)
$2.96¢1 478
1
#15
01550-0816B
BOLT
$3.29¢1 644
1
#16
36744-06L00
HOLDER,RELAY
$25.55¢12 776
1
#17
38860-06L00
RELAY ASSY
$165.89¢82 944
1
#18
09443-06016
SPRING
$3.97¢1 984
1
#19
36857-25L00
WIRE, LICENSE LAMP LEAD
$16.99¢8 493
1
