401A FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

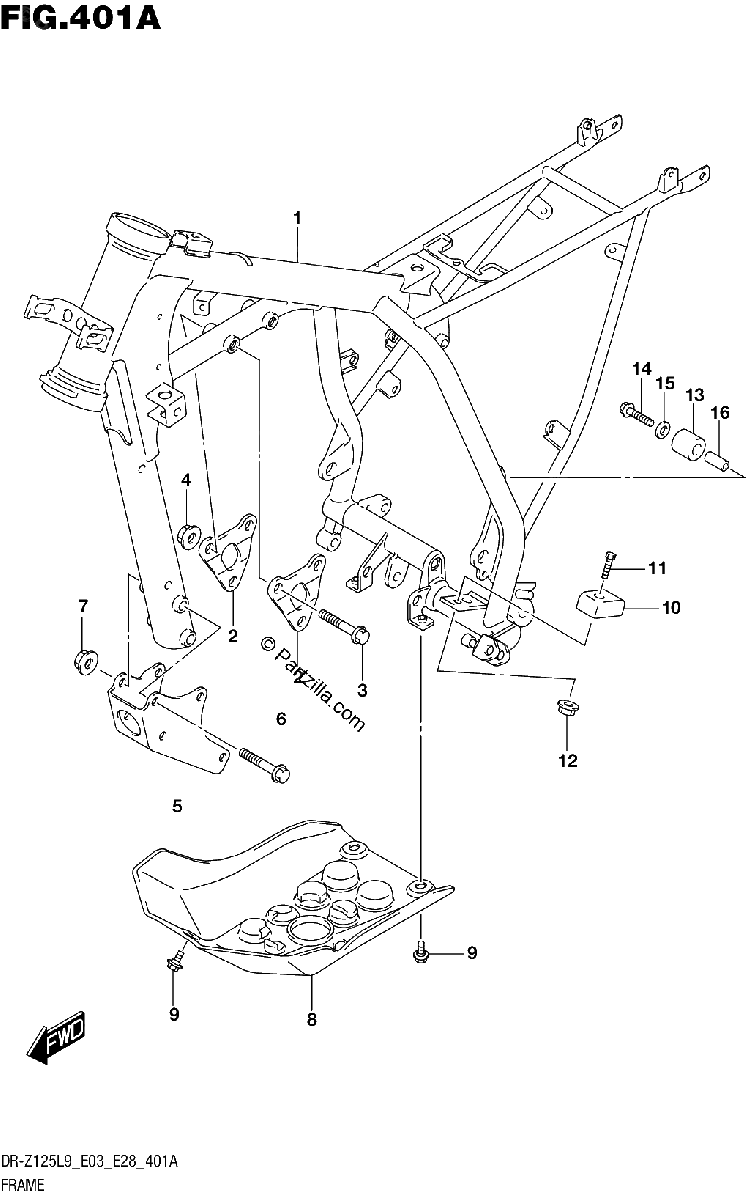

Diagrama de 401A FRAME

Repuestos

#1
41100-08G11-YPT
FRAME (GRAY)
$2737.84¢1 368 919
1
#2
41991-08G00
PLATE, MOUNT UPPER
$17.31¢8 656
1
#3
09103-08332
BOLT (8X53)
$6.04¢3 019
1
#4
08319-3108A
NUT
$3.01¢1 506
1
#5
41992-08G00-YPT
PLATE, MOUNT LOWER (GRAY)
No Disponible
1
#6
09103-08354
BOLT (8X65)
$4.69¢2 344
1
#7
08319-3108A
NUT
$3.01¢1 506
1
#8
42511-08G00
PROTECTOR, ENGINE
$70.66¢35 331
1
#9
09111-06107
BOLT (6X12)
$3.36¢1 681
1
#10
43912-42A00
GUIDE, CHAIN CONTROL
$37.75¢18 875
1
#11
09128-06088
BOLT (6X16)
No Disponible
1
#12
08319-3106A
.NUT
$2.63¢1 313
1
#13
43911-13E10
ROLLER, CHAIN UPPER
$36.02¢18 013
1
#14
09103-08178
BOLT (8X38)
$5.59¢2 794
1
#15
08211-08201
WASHER
$2.69¢1 344
1
#16
09180-08215
SPACER (8.6X12.2X26.5)
$5.00¢2 500
1
