483E UNDER COWLING GSX S1000YAL9 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

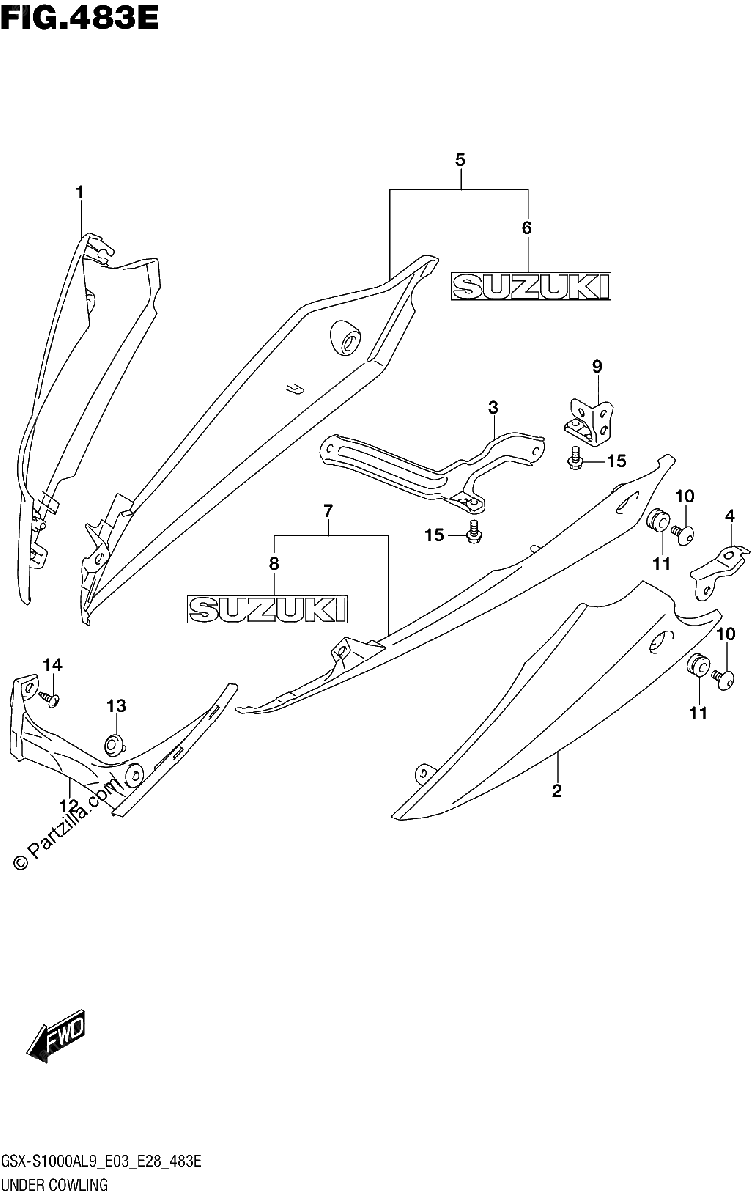

Diagrama de 483E UNDER COWLING GSX S1000YAL9 E28

Repuestos

#1
94471-04K00-YKV
COWLING, UNDER RH (BLACK)
$383.63¢191 813
1
#2
94472-04K00-YKV
COWLING, UNDER LH (BLACK)
$383.63¢191 813
1
#3
94530-04K00
BRACKET, UNDER COWL RH
$67.88¢33 938
1
#4
94520-04K00
BRACKET, UNDER COWL FR LH
$28.90¢14 450
1
#9
94540-04K00
BRACKET, UNDER COWL RR LH
$16.25¢8 125
1
#10
09106-06117
BOLT (6X12)
$6.08¢3 038
1
#11
09320-09016
CUSHION
$2.56¢1 281
1
#12
94475-04K00
COWLING, UNDER CTR
$24.46¢12 231
1
#13
94479-35F00
CLIP
$6.70¢3 350
1
#14
03541-0516A
SCREW
$1.79¢894
1
#15
01550-0612A
BOLT
$2.56¢1 281
1
#5-1
94470-04K00-6CX
COWLING, UNDER REAR RH (BLUE)
$400.16¢200 081
1
#5-2
94470-04K00-YWW
COWLING, UNDER REAR RH (WHITE
$400.16¢200 081
1
#6-1
68181-04K00-YWW
.EMBLEM, "SUZUKI" (WHITE)
$21.13¢10 563
1
#6-2
68181-04K00-019
.EMBLEM, "SUZUKI" (BLACK)
$16.88¢8 438
1
#7-1
94480-04K00-6CX
COWLING, UNDER REAR LH (BLUE)
$400.16¢200 081
1
#7-2
94480-04K00-YWW
COWLING, UNDER REAR LH (WHITE
$400.16¢200 081
1
#8-1
68181-04K00-YWW
.EMBLEM, "SUZUKI" (WHITE)
$21.13¢10 563
1
#8-2
68181-04K00-019
.EMBLEM, "SUZUKI" (BLACK)
$16.88¢8 438
1
