350C WIRING HARNESS GSX S1000FAL9 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

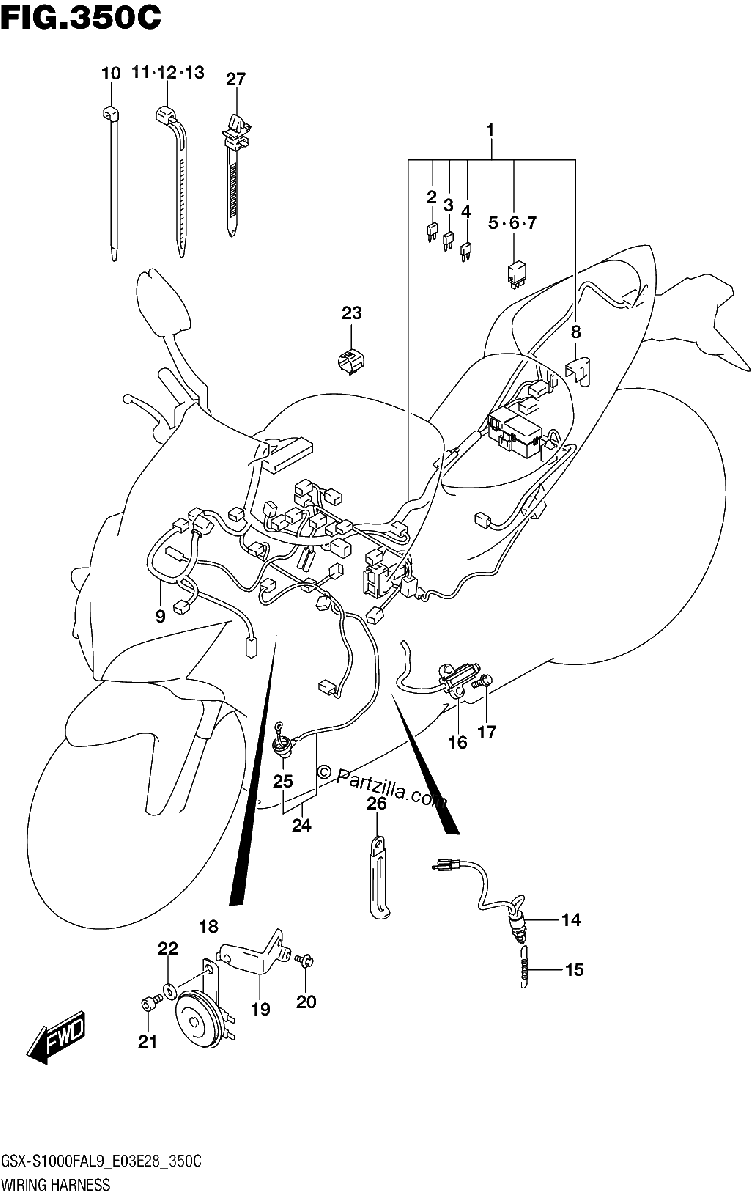

Diagrama de 350C WIRING HARNESS GSX S1000FAL9 E33

Repuestos

#1
36610-38KU0
HARNESS,WIRING
No Disponible
1
#2
09481-10504
.FUSE (10A)
$2.45¢1 225
1
#3
09481-15504
.FUSE (15A)
$2.85¢1 426
1
#4
09481-20504
.FUSE (20A)
$2.32¢1 162
1
#5
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$37.17¢18 584
1
#6
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$37.17¢18 584
1
#7
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$37.17¢18 584
1
#8
33624-04K00
CAP, BATTERY PLUS TERMINAL
$10.09¢5 043
1
#9
36620-04K00
HARNESS, WIRING NO.2
$158.26¢79 132
1
#10
09407-14407
CLAMP (L:145)
$3.36¢1 679
1
#11
09407-18402
CLAMP (L:165)
$2.66¢1 328
1
#12
09407-19401
CLAMP (L:190)
$3.68¢1 840
1
#13
09407-14403
CLAMP (L:125)
$2.69¢1 346
1
#14
37740-31D00
SWITCH ASSY, STOP
$31.85¢15 927
1
#15
09443-06054
SPRING
$4.63¢2 317
1
#16
37840-35F00
SWITCH ASSY, SIDE STAND
$70.36¢35 179
1
#17
01550-0620A
BOLT
$2.36¢1 179
1
#18
38500-48G20
HORN ASSY
$68.40¢34 201
1
#19
38590-04K10
PLATE, HORN
$16.62¢8 309
1
#20
09116-06006
BOLT (6X16)
$2.25¢1 127
1
#21
07130-0812A
BOLT
$4.48¢2 242
1
#22
09160-08127
WASHER
$2.55¢1 277
1
#23
36654-06J20
CAP, TS
No Disponible
1
#24
36851-44G01
WIRE, OIL PRESSURE SWITCH LEA
$21.70¢10 850
1
#25
36618-31J00
.CAP, OIL PRESSURE SWITCH
No Disponible
1
#26
09404-06429
CLAMP (L:45)
$2.14¢1 070
1
#27
09407-11402
CLAMP (L:90)
$2.17¢1 087
1
