312A ELECTRICAL GSX S750ZL9 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

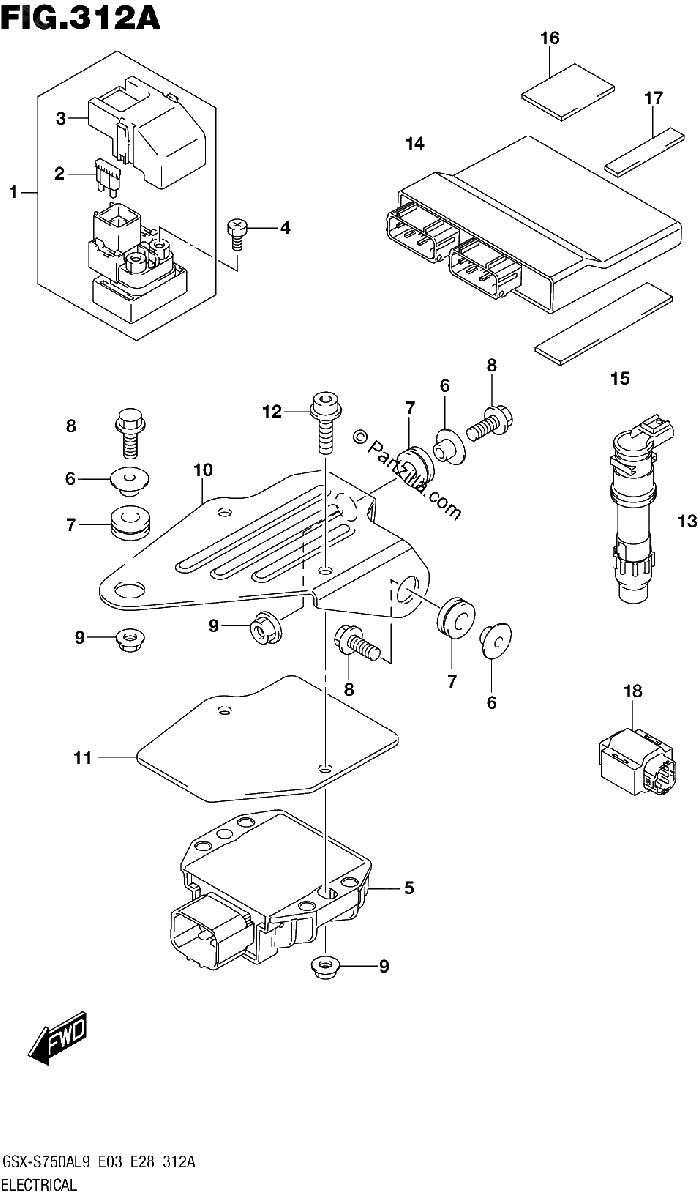

Diagrama de 312A ELECTRICAL GSX S750ZL9 E03

Repuestos

#1
31800-06G00
RELAY ASSY, STARTING MOTOR
$80.26¢40 131
1
#2
09481-30101
.FUSE (30A)
$2.97¢1 487
1
#3
31861-47E00
.COVER
$21.81¢10 906
1
#4
09128-06013
SCREW (6X8)
$1.63¢813
1
#5
32800-19K02
RECTIFIER ASSY
$281.63¢140 813
1
#6
09180-06374
SPACER (6.2X8.4X6.1)
No Disponible
1
#7
09320-08066
CUSHION
$9.69¢4 844
1
#8
02162-0620B
BOLT
$2.85¢1 425
1
#9
08316-1006B
NUT
$3.25¢1 625
1
#10
32830-13K00
BRACKET, RECTIFIER
No Disponible
1
#11
32831-13K00
PLATE, RECTIFIER
No Disponible
1
#12
07120-0625B
BOLT
$4.72¢2 363
1
#13
33410-47H00
COIL ASSY, IGNITION
$185.16¢92 581
1
#14
32920-13K90
CONTROL UNIT, FI
$1841.63¢920 813
1
#15
33652-38A10
CUSHION, FI (20X90X2)
$6.74¢3 369
1
#16
33652-36100
PROTECTOR (170X95X3.0) | CUT AS REQUIRED
$3.17¢1 588
1
#17
33652-38A10
CUSHION, FI (20X90X2)
$6.74¢3 369
1
#18
33960-27G00
SENSOR ASSY, FUEL CUT
$148.34¢74 169
1
