108E CRANKCASE VL1500TL8 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

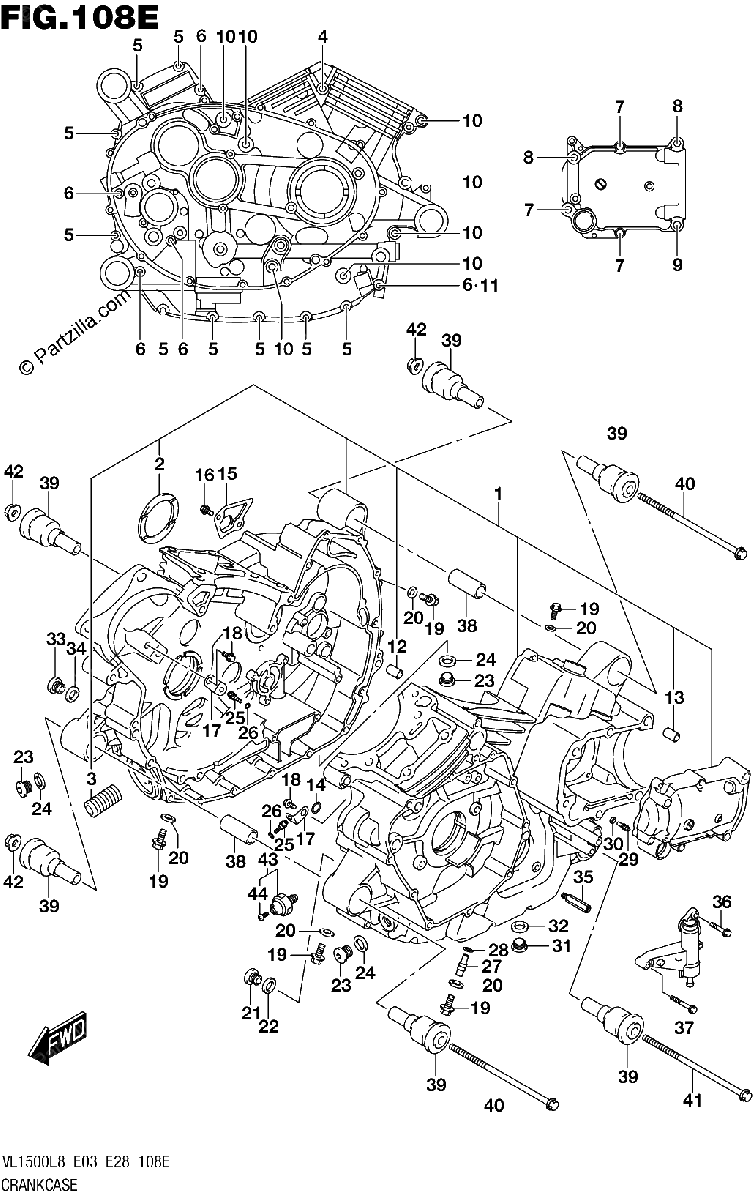

Diagrama de 108E CRANKCASE VL1500TL8 E03

Repuestos

#1
11301-40881
CRANKCASE SET
$4288.20¢2 144 100
1
#3
16591-06B01
.UNION, OIL FILTER STAND
$7.73¢3 864
1
#4
09103-08134
.BOLT (8X110)
$4.11¢2 053
1
#5
01547-0645A
BOLT
$2.91¢1 455
1
#6
01547-0685A
.BOLT
No Disponible
1
#7
01550-0845A
BOLT
$3.45¢1 725
1
#8
01550-0860A
.BOLT
$5.04¢2 519
1
#9
01550-0870A
.BOLT
$5.21¢2 605
1
#10
01550-0880A
.BOLT
$5.14¢2 570
1
#11
09168-06023
GASKET (5.8X13X1.2)
$2.42¢1 208
1
#12
11319-33E50
.PIN, CRANKCASE
$6.00¢3 001
1
#13
09206-11007
.PIN (8.4X11X20)
$2.93¢1 466
1
#14
09280-12009
O RING (D:1.9,ID:12.6)
$3.44¢1 719
1
#15
11313-40H00
PLATE, OIL SEPARATOR
No Disponible
1
#16
01547-0612A
BOLT
$2.42¢1 208
1
#17
16439-38B00
PLATE, PISTON JET REAR
No Disponible
1
#18
01547-0612A
BOLT
$2.42¢1 208
1
#19
01550-0812A
BOLT | FRONT
$2.77¢1 386
1
#20
09168-08016
.GASKET (8.2X14X1)
$1.97¢983
1
#2-1
12228-40H00-0A0
.BEARING, CRANK THRUST
No Disponible
1
#21
09248-10010
PLUG (10X10)
$4.58¢2 289
1
#2-2
12228-40H00-0B0
.BEARING, CRANK THRUST
No Disponible
1
#22
09168-10002
GASKET (10X14X3.6)
$2.28¢1 138
1
#2-3
12228-40H00-0C0
.BEARING, CRANK THRUST
No Disponible
1
#23
09248-16012
.PLUG (16X8)
$5.03¢2 513
1
#2-4
12228-40H00-0D0
.BEARING, CRANK THRUST
No Disponible
1
#24
09168-16002
GASKET (16X22X2)
$2.27¢1 133
1
#2-5
12228-40H00-0E0
.BEARING, CRANK THRUST
No Disponible
1
#25
09493-80009
JET, PISTON-COOLING (0.8)
$25.01¢12 506
1
#2-6
12228-40H00-0F0
.BEARING, CRANK THRUST
No Disponible
1
#26
09280-04004
O RING (D:1.2,ID:4)
$2.04¢1 018
1
#27
09493-24009
JET(12)
No Disponible
1
#28
09280-04004
O RING (D:1.2,ID:4)
$2.04¢1 018
1
#29
09493-36004
JET, OIL GALY
$20.38¢10 189
1
#30
09280-04004
O RING (D:1.2,ID:4)
$2.04¢1 018
1
#31
09247-14036
PLUG (14X20) | OIL DRAIN
$6.68¢3 341
1
#32
09168-14002
GASKET (13.8X18.8X4.8)
$3.16¢1 581
1
#33
09248-14011
PLUG (14x12)
$3.36¢1 679
1
#34
09168-14002
GASKET (13.8X18.8X4.8)
$3.16¢1 581
1
#35
11372-22H00
BOLT
$18.63¢9 315
1
#36
01547-0620A
BOLT
$2.42¢1 208
1
#37
01547-0630A
BOLT
$2.77¢1 386
1
#38
11611-48G00
SPACER, ENG MTG
No Disponible
1
#39
11652-40H20
BUSH, ENGINE MOUNTING
$37.63¢18 814
1
#40
09103-10041-A05
BOLT (10X215)
$11.24¢5 618
1
#41
09103-10118
BOLT (10X195)
$13.79¢6 894
1
#42
08319-3110A
NUT
$3.27¢1 633
1
#43
37820-33D10
SWITCH ASSY, OIL PRESSURE
$30.34¢15 168
1
#44
37822-33D00
.BOLT
$5.40¢2 702
1
