312E ELECTRICAL GSX S1000FYAL9 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

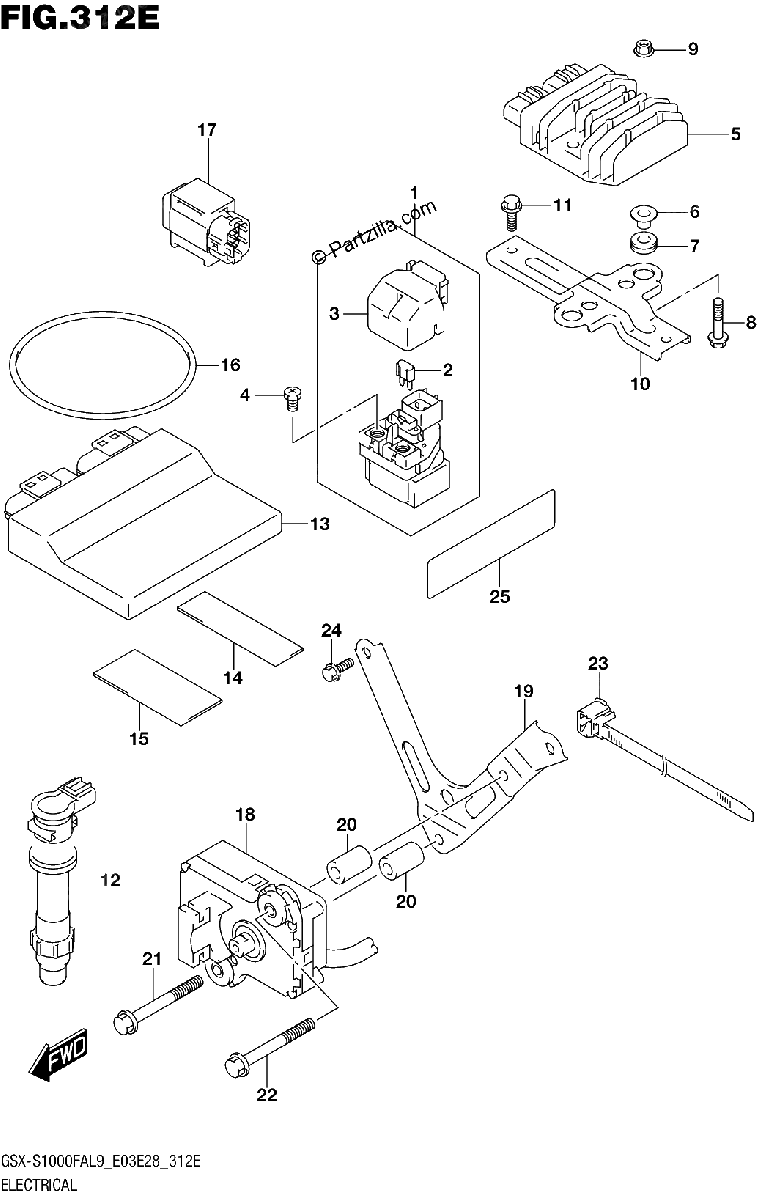

Diagrama de 312E ELECTRICAL GSX S1000FYAL9 E28

Repuestos

#1
31800-38G10
RELAY ASSY, STARTING MOTOR
$106.74¢53 371
1
#2
09481-30501
.FUSE (30A)
$2.81¢1 403
1
#3
31861-38G00
.COVER
$6.07¢3 036
1
#4
09128-06013
SCREW (6X8)
$1.49¢747
1
#5
32800-26J02
RECTIFIER ASSY
$312.17¢156 084
1
#6
09180-06331
.SPACER (6.2X8.4X10.9)
$5.75¢2 875
1
#7
09320-08501
CUSHION
$3.54¢1 771
1
#8
01550-0635A
BOLT
$2.77¢1 386
1
#9
08316-1006A
NUT
$2.62¢1 311
1
#10
47431-04K01
BRACKET, ELECTRIC PARTS
$18.49¢9 246
1
#11
01550-0612A
BOLT
$2.36¢1 179
1
#12
33410-47H00
COIL ASSY, IGNITION
$170.35¢85 175
1
#13
32920-38K50
CONTROL UNIT, FI
$1723.42¢861 712
1
#14
33652-38A10
CUSHION, FI (20X90X2)
$6.20¢3 099
1
#15
33652-34000
PROTECTOR (30X80X2)
$6.20¢3 099
1
#16
09280-85001
O RING (D:3.5,ID:85)
$4.12¢2 059
1
#17
33960-06G10
SENSOR ASSY, FUEL CUT
$98.64¢49 318
1
#18
33970-48G00
ACTUATOR ASSY, EXHAUST CONTRO
$503.96¢251 982
1
#19
47420-04K00
BRACKET, ACTUATOR
No Disponible
1
#20
09180-06345
SPACER (6.2X14.5X26)
$12.42¢6 210
1
#21
01550-0650A
BOLT
$3.45¢1 725
1
#22
01550-0655A
BOLT
No Disponible
1
#23
09407-14413
CLAMP
No Disponible
1
#24
01547-0612A
BOLT
$2.42¢1 208
1
#25
45414-38G00
TAPE
No Disponible
1
