481C COWLING BODY DL650XA

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

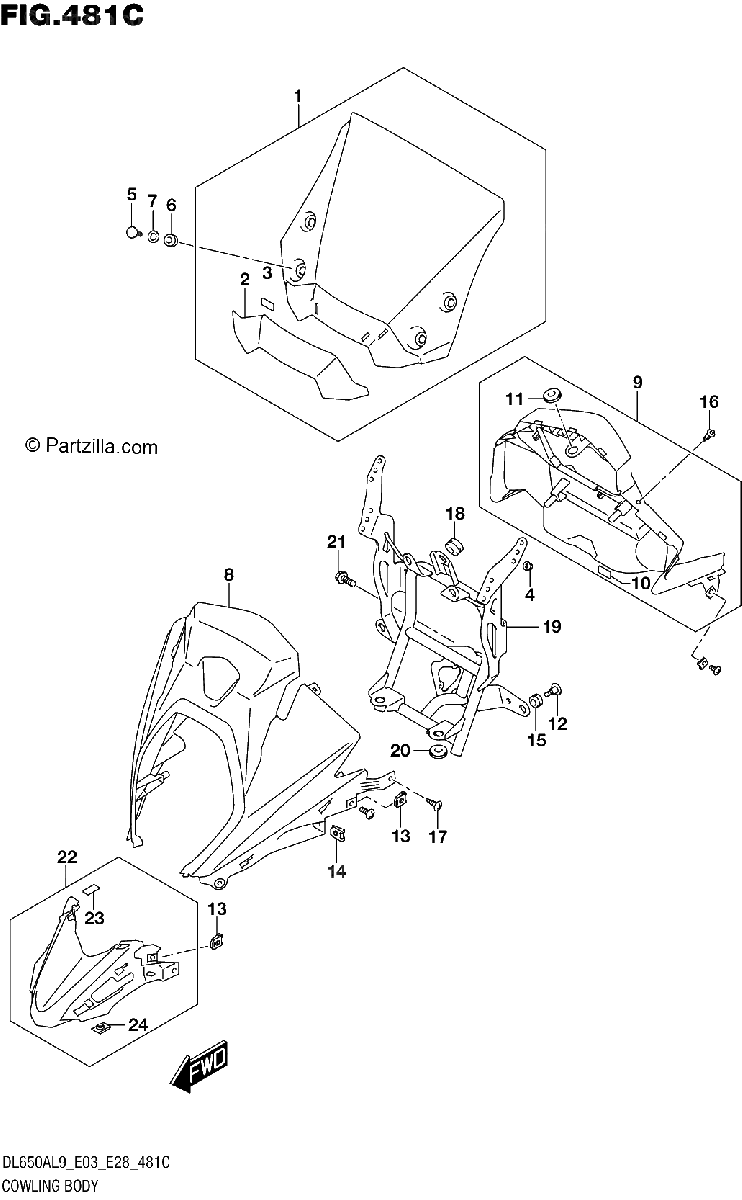

Diagrama de 481C COWLING BODY DL650XA

Repuestos

#1
48410-28K00
WINDSCREEN
$91.02¢45 512
1
#2
48412-28K00
.COVER,WINDSCREEN
$40.53¢20 263
1
#3
73415-70A00
.PAD
$1.95¢975
1
#4
48414-31J00
CAP, WINDSCREEN SCREW
$3.90¢1 950
1
#5
09139-06211
SCREW,FRAME COVER
$4.11¢2 056
1
#6
09320-09016
CUSHION
$2.56¢1 281
1
#7
08322-0110B
WASHER
$3.09¢1 544
1
#8
94411-28K00
COWLING,BODY
$200.09¢100 044
1
#9
94630-28K00
PANEL,METER
$45.23¢22 613
1
#10
73415-70A00
.PAD
$1.95¢975
1
#11
09320-08028
CUSHION
$3.65¢1 825
1
#12
09139-06126
SCREW (6X20)
$4.75¢2 375
1
#13
09148-05038
NUT
$2.56¢1 281
1
#14
09148-06020
NUT
$5.22¢2 613
1
#15
09320-09016
CUSHION
$2.56¢1 281
1
#16
09409-06314-5PK
CLIP (BLACK)
$3.60¢1 800
1
#17
03541-0512A
SCREW
$1.79¢894
1
#18
34189-08J00
CUSHION, SPEEDOMETER
$4.40¢2 200
1
#19
94510-28K00
BRACE,COWLING
$216.10¢108 050
1
#20
09320-08028
CUSHION
$3.65¢1 825
1
#21
01550-0820A
BOLT
$2.94¢1 469
1
#23
73415-70A00
.PAD
$1.95¢975
1
#24
09148-05052
NUT
$3.96¢1 981
1
#22-1
94402-28K00-QEB
COWLING,BODY LOWER (GRAY)
$121.94¢60 969
1
#22-2
94402-28K00-YKY
COWLING,BODY LOWER (BLUE)
$121.94¢60 969
1
#22-3
94402-28K00-YVB
COWLING,BODY LOWER (BLACK)
$121.94¢60 969
1
