FRAME DR650SEL9 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

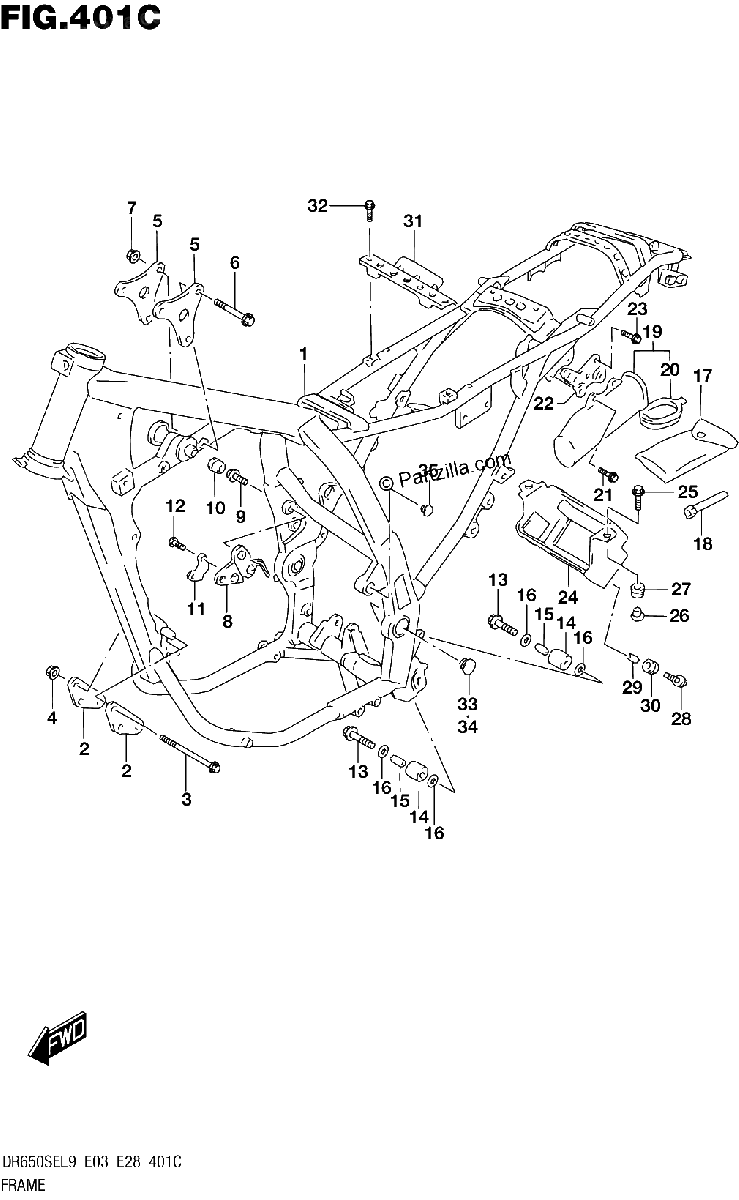

Diagrama de FRAME DR650SEL9 E33

Repuestos

#1
41100-32E70-YPT
FRAME (GRAY)
$3083.46¢1 541 730
1
#2
41911-32E00
PLATE, ENGINE MOUNTING FRONT
$22.57¢11 287
1
#3
09103-08139
BOLT (8X100)
$9.45¢4 727
1
#4
08319-3108A
NUT
$2.77¢1 386
1
#5
41991-32E00
PLATE, ENGINE MOUNTING UPPER
$45.02¢22 511
1
#6
09103-08339
BOLT (8X55)
$3.83¢1 915
1
#7
08319-3108A
NUT
$2.77¢1 386
1
#8
41930-32E00-019
PLATE, REAR RH (BLACK)
No Disponible
1
#9
01550-0820A
BOLT
$2.70¢1 351
1
#10
09250-20012
PLUG (OD:22)
$10.87¢5 434
1
#11
43251-32E00
BRACKET, STOP SWITCH
No Disponible
1
#12
02162-0616B
BOLT, ADJUST
$2.47¢1 236
1
#13
09103-08178
BOLT (8X38)
$5.14¢2 570
1
#14
43911-13E00
ROLLER, CHAIN CONTROL UPPER
$24.63¢12 317
1
#15
09180-08215
SPACER (8.6X12.2X26.5)
$4.60¢2 300
1
#16
08211-08201
WASHER
$2.47¢1 236
1
#17
09800-21034
TOOL ASSY
$50.20¢25 099
1
#18
09816-00100
SPANNER, BOX 16
No Disponible
1
#19
41550-32E00
HOLDER, TOOL
$90.45¢45 224
1
#20
41552-37210
CAP, TOOL HOLDER
$11.03¢5 514
1
#21
09116-06006
BOLT (6X16)
$2.25¢1 127
1
#22
47440-32E00
BRACKET, TOOL HOLDER
$21.16¢10 580
1
#23
01550-0616B
BOLT
$2.93¢1 466
1
#24
41540-32E00
HOLDER, BATTERY
No Disponible
1
#25
09116-06167
BOLT (6X20)
$2.62¢1 311
1
#26
09169-06065
WASHER
$5.21¢2 605
1
#27
09320-08021
CUSHION | RH
$2.04¢1 018
1
#28
09116-06213
BOLT (6X16)
$3.79¢1 897
1
#29
09180-06038
SPACER (6.1X9X7.5)
$2.15¢1 075
1
#30
09320-08021
CUSHION | RH
$2.04¢1 018
1
#31
41561-32E00
PLATE, FITTING
$28.08¢14 042
1
#32
01550-0610B
BOLT
$2.91¢1 455
1
#33
43585-32E00
PLUG, FRAME PIVOT RH
$5.13¢2 565
1
#34
43595-32E00
PLUG, FRAME PIVOT LH
$5.13¢2 565
1
#35
43586-32E00
PLUG, FRAME BOSS
$6.07¢3 036
1
