ELECTRICAL GSX R1000A GSX R1000ZA E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

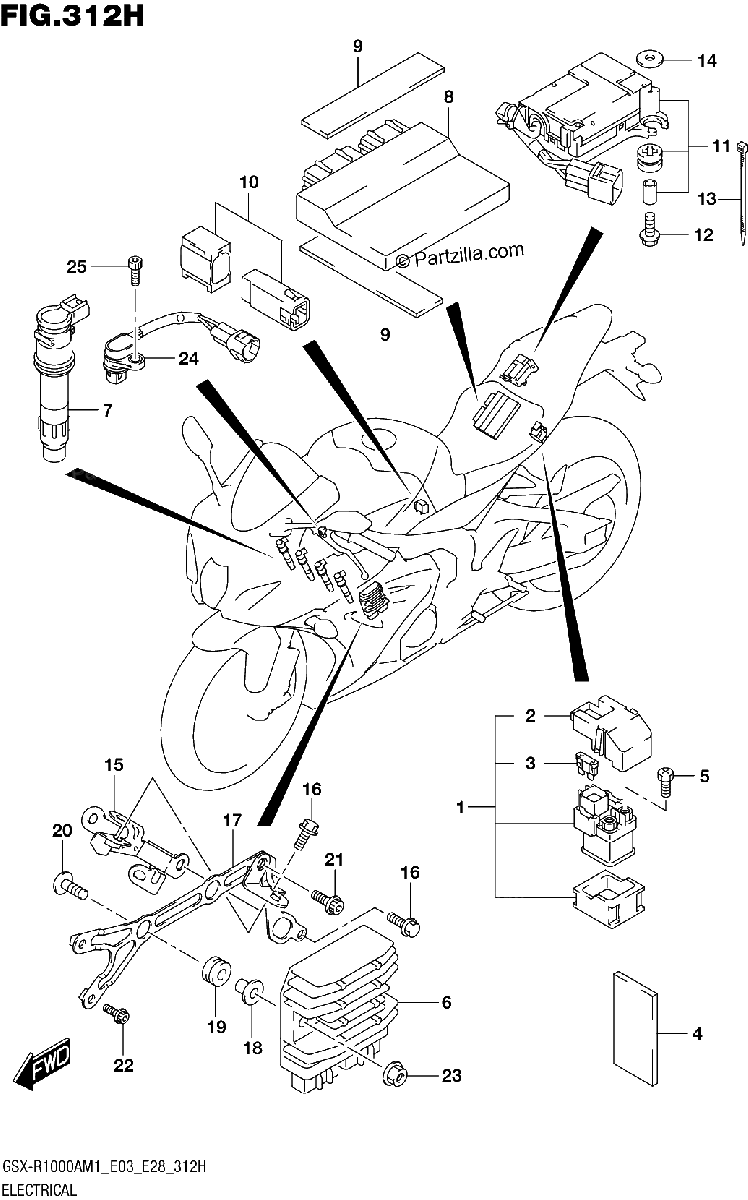

Diagrama de ELECTRICAL GSX R1000A GSX R1000ZA E33

Repuestos

#1
31800-21E20
RELAY ASSY, STARTING MOTOR
$80.26¢40 131
1
#2
31861-47E00
.COVER
$21.81¢10 906
1
#3
09481-30101
.FUSE (30A)
$2.97¢1 487
1
#4
36920-08D00
PROTECTOR (30X60X3)
No Disponible
1
#5
09128-06013
SCREW (6X8)
$1.63¢813
1
#6
33410-17K01
COIL ASSY,IGNITION
$245.00¢122 500
1
#7
32800-26J02
RECTIFIER ASSY
$339.31¢169 656
1
#8
32920-17KL0
CONTROL UNIT,FI
$2174.54¢1 087 269
1
#9
33652-38A10
CUSHION, FI (20X90X2)
$6.74¢3 369
1
#10
33960-06G10
SENSOR ASSY, FUEL CUT
$107.21¢53 606
1
#11
33970-47H02
ACTUATOR ASSY
$565.28¢282 638
1
#12
09103-06066
BOLT (6X23)
No Disponible
1
#13
09407-10404
CLAMP (L:100)
$3.40¢1 700
1
#14
08322-0106A
WASHER
$2.39¢1 194
1
#15
36670-17K00
BRACKET, HARNESS
No Disponible
1
#16
01547-0612A
BOLT
$2.63¢1 313
1
#17
32830-17K00
BRACKET, RECT FTG
$75.63¢37 813
1
#18
09180-06331
.SPACER (6.2X8.4X10.9)
$6.25¢3 125
1
#19
09320-08501
CUSHION
$3.85¢1 925
1
#20
02142-0635A
SCREW
$3.59¢1 794
1
#21
07120-0620A
BOLT
$3.56¢1 781
1
#22
07120-0630B
BOLT (L:30)
$4.16¢2 081
1
#23
08316-1006A
NUT
$2.85¢1 425
1
#24
33220-01H01
SENSOR ASSY,CAM POSITION
$128.78¢64 388
1
#25
07130-0616A
BOLT
$3.10¢1 550
1
