TRANSMISSION

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

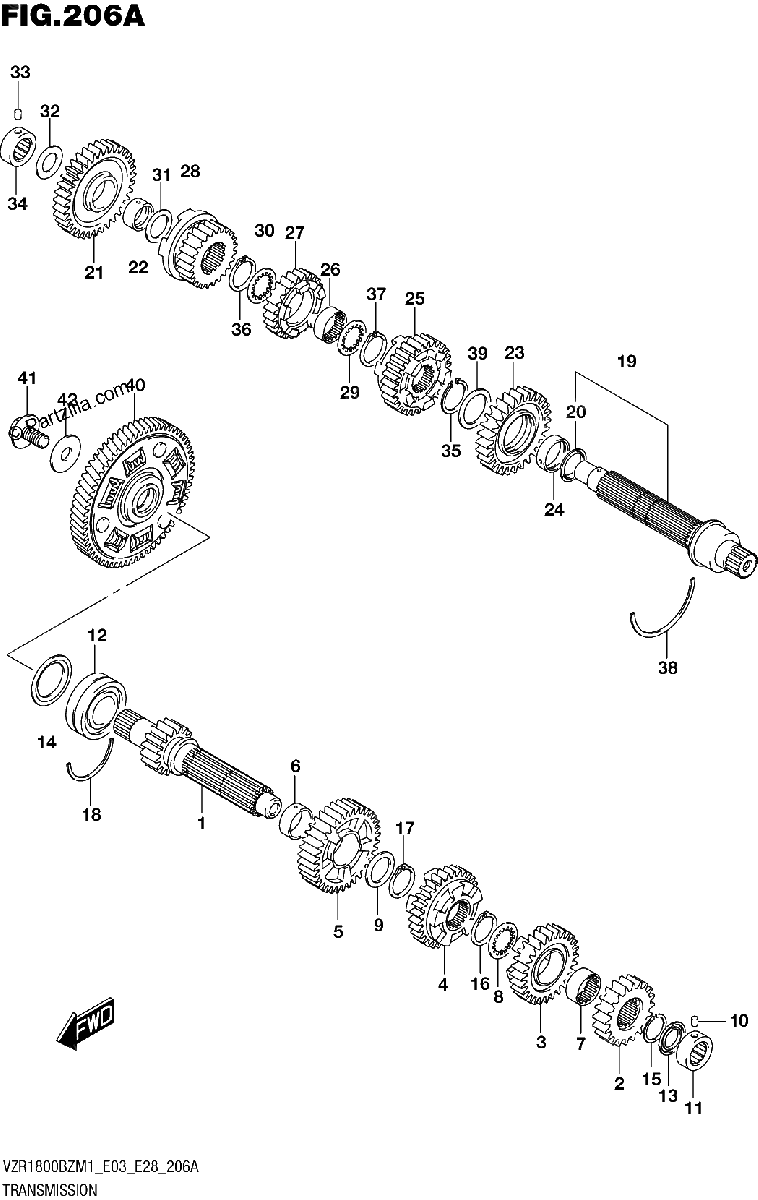

Diagrama de TRANSMISSION

Repuestos

#1
24121-48G10-000
SHAFT,CNTR (NT:16)
No Disponible
1
#2
24221-48G00-000
GEAR,2ND DRIVE (NT:20)
No Disponible
1
#3
24231-48G10-000
GEAR,3RD DRIVE (NT:28)
No Disponible
1
#4
24241-48G10-000
GEAR,4TH DRIVE (NT:29)
No Disponible
1
#5
24251-48G00-000
GEAR,5TH DRIVE (NT:35)
No Disponible
1
#6
24252-24F10-000
BUSH,5TH DRIVE GEAR
No Disponible
1
#7
24262-24F10-000
BUSH,6TH DRIVE GEAR
No Disponible
1
#8
09167-27003-000
WASHER,LOCK (27X36X2.5)
No Disponible
1
#9
09181-27014-000
SHIM (27X36X2.5)
No Disponible
1
#10
09261-06003-000
PIN (6X10)
No Disponible
1
#11
09263-20087-000
BEARING (20X34X13.5)
No Disponible
1
#12
09267-25012-000
BEARING (25X62X25.4)
No Disponible
1
#13
09285-20006-000
SEAL,OIL (20X31.2X2.7)
No Disponible
1
#14
09285-34011-000
OIL SEAL (34X55.5X4)
No Disponible
1
#15
09380-27004-000
CIRCLIP
No Disponible
1
#16
09380-27006-000
CIRCLIP
No Disponible
1
#17
09380-27006-000
CIRCLIP
No Disponible
1
#18
09390-62012-000
C RING
No Disponible
1
#19
24130-48G01-000
SHAFT,DRIVE (NT:18)
No Disponible
1
#20
24136-48G01-000
.RING,DRIVE SHAFT FRICTION
No Disponible
1
#21
24311-48G00-000
GEAR,1ST DRIVEN (NT:35)
No Disponible
1
#22
24312-24F10-000
BUSH,1ST DRIVEN GEAR
No Disponible
1
#23
24321-48G10-000
GEAR,2ND DRIVEN (NT:28)
No Disponible
1
#24
24322-48G00-000
BUSH,2ND DRIVEN GEAR
No Disponible
1
#25
24331-48G10-000
GEAR,3RD DRIVEN (NT:27)
No Disponible
1
#26
24332-24F10-000
BUSH,DRIVEN GEAR
No Disponible
1
#27
24341-48G00-000
GEAR,4TH DRIVEN (NT:24)
No Disponible
1
#28
24351-48G00-000
GEAR,5TH DRIVEN (NT:24)
No Disponible
1
#29
09167-30008-000
WASHER,LOCK (30X38X2)
No Disponible
1
#30
09167-30008-000
WASHER,LOCK (30X38X2)
No Disponible
1
#31
09181-20251-000
SHIM (20X34X1)
No Disponible
1
#32
09181-24005-000
SHIM (24X34X1)
No Disponible
1
#33
09261-06003-000
PIN (6X10)
No Disponible
1
#34
09263-20087-000
BEARING (20X34X13.5)
No Disponible
1
#35
09380-30009-000
CIRCLIP
No Disponible
1
#36
09380-30009-000
CIRCLIP
No Disponible
1
#37
09380-30009-000
CIRCLIP
No Disponible
1
#38
09390-80004-000
C RING
No Disponible
1
#39
08211-30403-000
WASHER
No Disponible
1
#40
21200-22830-000
GEAR ASSY,PRIMARY DRIVEN (NT: 8)
No Disponible
1
#41
09103-12084-000
BOLT (12X24)
No Disponible
1
#42
09160-12045-000
WASHER (12X35X2.0)
No Disponible
1
