AIR CLEANER

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

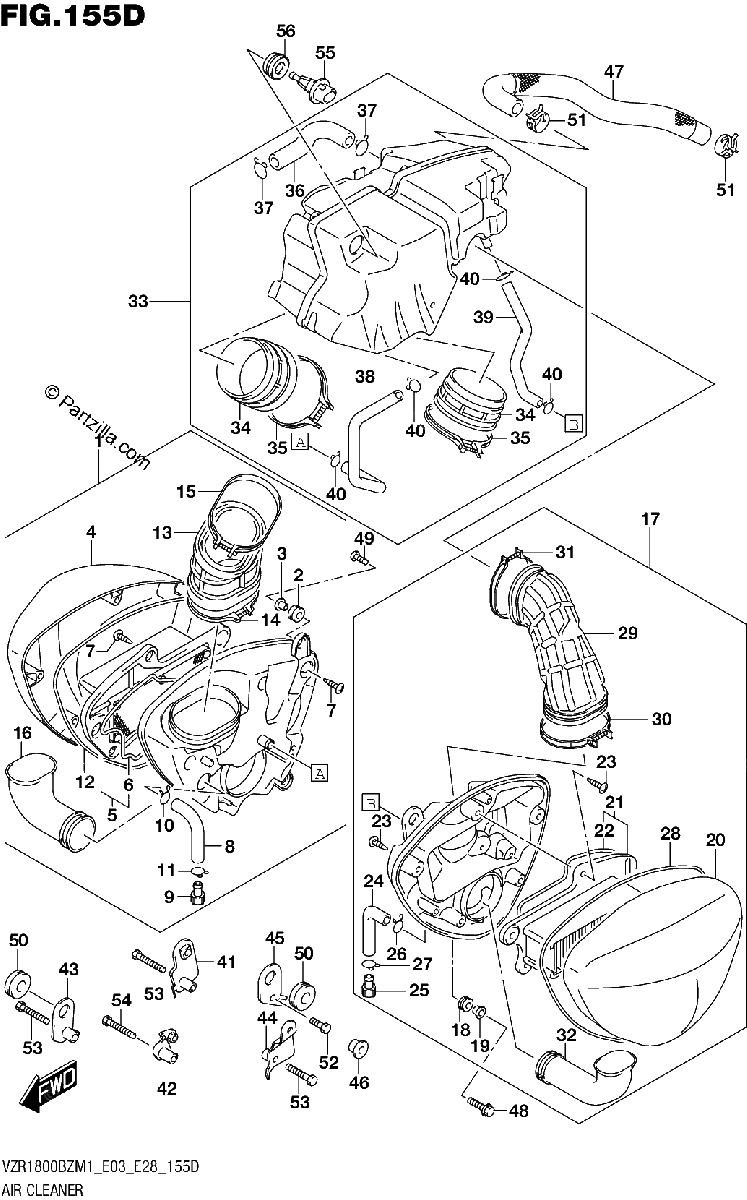

Diagrama de AIR CLEANER

Repuestos

#1
13701-48G41-000
CLEANER,AIR,R
No Disponible
1
#2
09320-09016-000
CUSHION (9X18X9.5)
No Disponible
1
#3
13812-29C50-000
.COLLAR,CLEANER CASE
No Disponible
1
#4
13741-48G40-000
.CAP,AIR CLEANER
No Disponible
1
#5
13780-48G20-000
.FILTER,AIR CLEANER
No Disponible
1
#6
13747-48G00-000
..GASKET,FILTER
No Disponible
1
#7
03212-0516B-000
.SCREW
No Disponible
1
#8
13873-48G01-000
.TUBE
No Disponible
1
#9
13877-00190-000
.PLUG
No Disponible
1
#10
09401-14301-000
.CLIP
No Disponible
1
#11
09401-15101-000
.CLIP (ID:15.5)
No Disponible
1
#12
13746-48G00-000
.GASKET,CASE
No Disponible
1
#13
13739-48G00-000
.TUBE,JOINT RH
No Disponible
1
#14
13826-48G00-000
.CLAMP
No Disponible
1
#15
13827-48G00-000
.CLAMP
No Disponible
1
#16
13891-48G20-000
.TUBE,INLET
No Disponible
1
#17
13702-48G41-000
CLEANER,AIR,L
No Disponible
1
#18
09320-09016-000
CUSHION (9X18X9.5)
No Disponible
1
#19
13812-29C50-000
.COLLAR,CLEANER CASE
No Disponible
1
#20
13741-48G40-000
.CAP,AIR CLEANER
No Disponible
1
#21
13780-48G20-000
.FILTER,AIR CLEANER
No Disponible
1
#22
13747-48G00-000
..GASKET,FILTER
No Disponible
1
#23
03212-0516B-000
.SCREW
No Disponible
1
#24
13873-48G01-000
.TUBE
No Disponible
1
#25
13877-00190-000
.PLUG
No Disponible
1
#26
09401-14301-000
.CLIP
No Disponible
1
#27
09401-15101-000
.CLIP (ID:15.5)
No Disponible
1
#28
13746-48G00-000
.GASKET,CASE
No Disponible
1
#29
13739-48G10-000
.TUBE,JOINT LH
No Disponible
1
#30
13826-48G00-000
.CLAMP
No Disponible
1
#31
13827-48G00-000
.CLAMP
No Disponible
1
#32
13891-48G20-000
.TUBE,INLET
No Disponible
1
#33
13710-48G31-000
CHAMBER,AIR CLEANER
No Disponible
1
#34
13881-48G00-000
.TUBE,OUTLET
No Disponible
1
#35
13826-22H00-000
.CLAMP
No Disponible
1
#36
13865-48G01-000
.HOSE
No Disponible
1
#37
09401-15101-000
.CLIP (ID:15.5)
No Disponible
1
#38
13871-48G01-000
.TUBE,DRAIN
No Disponible
1
#39
13871-48G11-000
.TUBE,DRAIN
No Disponible
1
#40
09401-13409-000
.CLIP (ID:13.5)
No Disponible
1
#41
13760-48G00-000
BRACKET,AIR CLNR NO.1
No Disponible
1
#42
13760-48G10-000
BRACKET,AIR CLNR NO.2
No Disponible
1
#43
13760-48G20-000
BRACKET,AIR CLNR NO.3
No Disponible
1
#44
13770-48G00-000
BRACKET,AIR CLNR NO.4
No Disponible
1
#45
13770-48G10-000
BRACKET,AIR CLNR NO.5
No Disponible
1
#46
13838-48G10-000
SPACER,AIR CLEANER LH
No Disponible
1
#47
13850-48G10-000
TUBE,BREATHER
No Disponible
1
#48
09139-06154-000
BOLT (6X35)
No Disponible
1
#49
09139-06155-000
BOLT (6X20)
No Disponible
1
#50
09320-08028-000
CUSHION (8X26X7)
No Disponible
1
#51
09401-20405-000
CLIP
No Disponible
1
#52
01500-0612A-000
BOLT
No Disponible
1
#53
01500-0625A-000
BOLT
No Disponible
1
#54
09139-06154-000
BOLT (6X35)
No Disponible
1
#55
13650-52G00-000
SENSOR,INLET AIR TEMP
No Disponible
1
#56
13655-77E10-000
GROMMET,AIR TEMP SENSOR
No Disponible
1
