ELECTRICAL

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

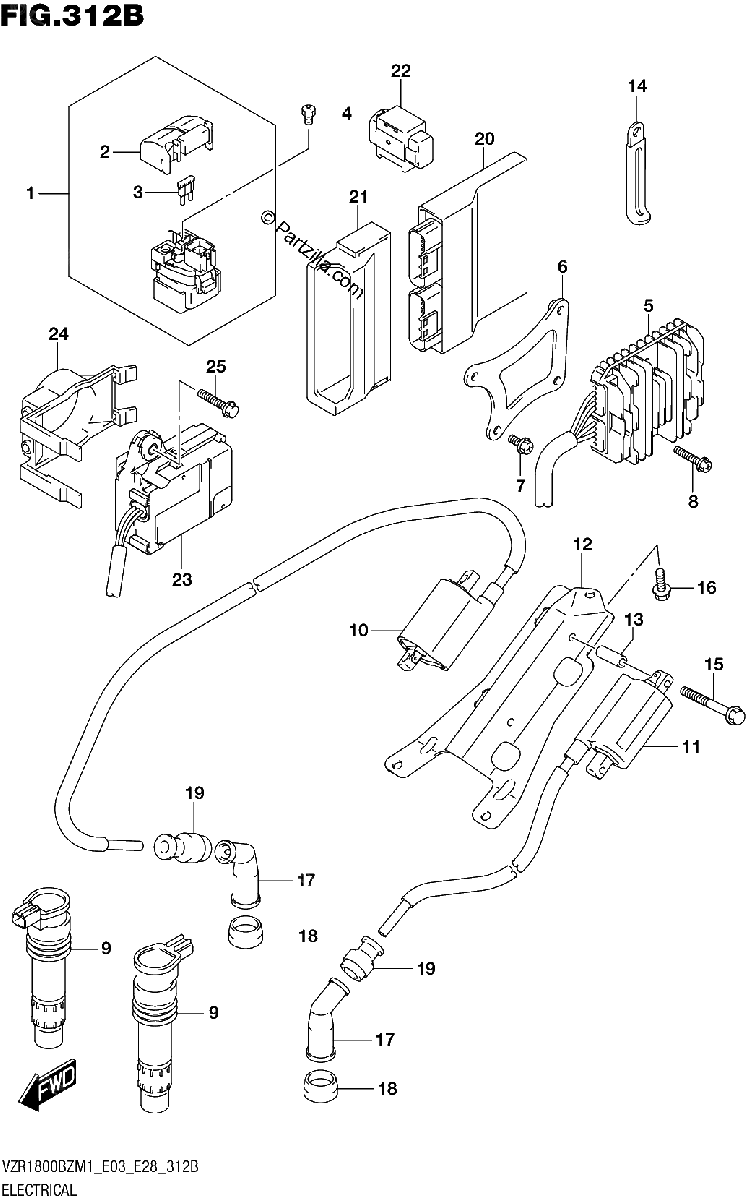

Diagrama de ELECTRICAL

Repuestos

#1
31800-38G10-000
RELAY ASSY,STARTING MOTOR
No Disponible
1
#2
31861-38G00-000
.COVER
No Disponible
1
#3
09481-30501-000
.FUSE (30A)
No Disponible
1
#4
09128-06013-000
SCREW (6X8)
No Disponible
1
#5
32800-10G30-000
RECTIFIER ASSY
No Disponible
1
#6
32830-48G00-000
BRACKET,RECT FIG
No Disponible
1
#7
02162-0620C-000
SCREW
No Disponible
1
#8
02162-0616A-000
SCREW
No Disponible
1
#9
33410-35F11-000
COIL ASSY,IGNITION
No Disponible
1
#10
33410-38A20-000
COIL ASSY,IGNITION FRONT (L:3 0)
No Disponible
1
#11
33410-48G00-000
COIL ASSY,IGNITION REAR
No Disponible
1
#12
33414-48G00-000
BRACKET,IGNITION COIL
No Disponible
1
#13
09180-06195-000
SPACER (6.4X10X18)
No Disponible
1
#14
09404-06030-000
CLAMP (L:80) *{FOR RECTIFIER}*
No Disponible
1
#15
01547-0535A-000
BOLT
No Disponible
1
#16
01550-0616A-000
BOLT
No Disponible
1
#17
33510-20E00-000
CAP ASSY,SPARK PLUG
No Disponible
1
#18
33541-47D00-000
SEAL,SPARK PLUG
No Disponible
1
#19
33542-38B00-000
SEAL,HIGH TENSION CORD (SIDE)
No Disponible
1
#20
32920-48GH1-000
CONTROL UNIT,FI
No Disponible
1
#21
32980-48G01-000
HOLDER,FI CONTROL UNIT
No Disponible
1
#22
33960-06G10-000
SENSOR ASSY,FUEL CUT
No Disponible
1
#23
33970-48G01-000
ACTUATOR ASSY
No Disponible
1
#24
33973-48G01-000
COVER,ACTUATOR
No Disponible
1
#25
01560-0625A-000
BOLT
No Disponible
1
