CRANKCASE

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

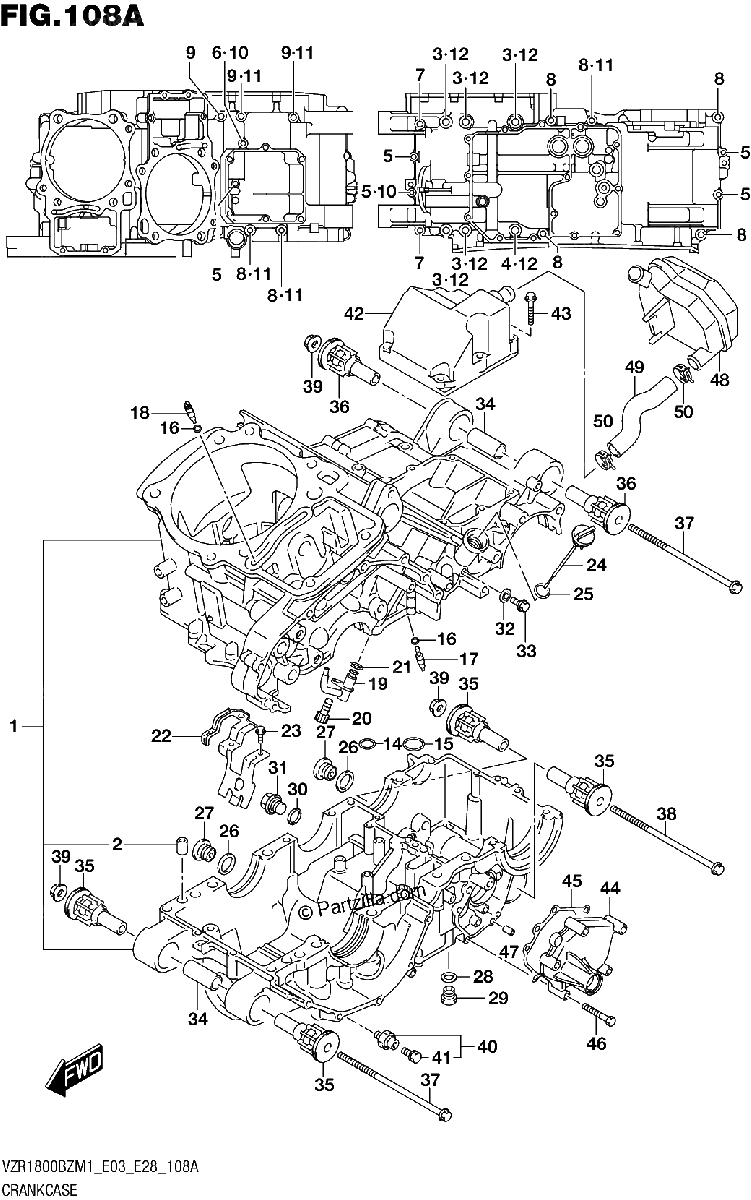

Diagrama de CRANKCASE

Repuestos

#1
11300-48881-000
CRANKCASE SET
No Disponible
1
#2
11319-33E50-000
.PIN,CRANKCASE
No Disponible
1
#3
09103-10110-000
.BOLT (10X100)
No Disponible
1
#4
09103-10406-000
.BOLT (10X115)
No Disponible
1
#5
01547-0645A-000
BOLT
No Disponible
1
#6
01547-0670A-000
.BOLT
No Disponible
1
#7
07130-0850A-000
.BOLT
No Disponible
1
#8
07130-0865A-000
.BOLT
No Disponible
1
#9
07130-0885A-000
.BOLT
No Disponible
1
#10
09168-06023-000
GASKET (5.8X13X1.2)
No Disponible
1
#11
09168-08016-000
.GASKET (8.2X14X1)
No Disponible
1
#12
09168-10031-000
.GASKET (10.2X20X2.3)
No Disponible
1
#14
09280-08012-000
O-RING (D:1.9,ID:7.8)
No Disponible
1
#15
09280-12009-000
O-RING (D:1.9,ID:12.6)
No Disponible
1
#16
09280-04004-000
O-RING (D:1.2,ID:4)
No Disponible
1
#17
09493-80005-000
JET (#80)
No Disponible
1
#18
09493-80005-000
JET (#80)
No Disponible
1
#19
11390-48G00-000
JET,PISTON COOLING
No Disponible
1
#20
09106-06075-000
BOLT (6X12)
No Disponible
1
#21
09280-05007-000
O-RING (D:1.2,ID:4.7)
No Disponible
1
#22
11521-48G00-000
PLATE,OIL SEPARATOR
No Disponible
1
#23
01547-0612A-000
BOLT
No Disponible
1
#24
11971-48G01-000
GAUGE,OIL LEVEL
No Disponible
1
#25
09280-17003-000
O RING (D:3.1,ID:16.8)
No Disponible
1
#26
09168-16002-000
GASKET (16X22X2)
No Disponible
1
#27
09168-14002-000
.GASKET (13.8X18.8X4.8)
No Disponible
1
#28
09168-14002-000
.GASKET (13.8X18.8X4.8)
No Disponible
1
#29
09248-14011-000
PLUG (14X12)
No Disponible
1
#30
09168-12002-000
GASKET (12.1X16.2X3.7)
No Disponible
1
#31
09247-12006-000
PLUG (12X10)
No Disponible
1
#32
09168-06023-000
GASKET (5.8X13X1.2)
No Disponible
1
#33
01547-0612A-000
BOLT
No Disponible
1
#34
11611-48G00-000
SPACER,ENG MTG
No Disponible
1
#35
11652-10G50-000
BUSH,ENG MTG
No Disponible
1
#36
11652-10G30-000
BUSH,ENG MTG
No Disponible
1
#37
09103-10041-A05
BOLT (10X215)
$12.21¢6 106
1
#38
09103-10118-000
BOLT (L:195)
No Disponible
1
#39
08319-3110A-000
NUT
No Disponible
1
#40
37820-33D10-000
SWITCH ASSY,OIL PRESSURE
No Disponible
1
#41
37822-33D00-000
.BOLT,OIL PRESSURE SWITCH
No Disponible
1
#42
11330-48G00-000
COVER,BREATHER
No Disponible
1
#43
01547-0630A-000
BOLT
No Disponible
1
#44
11371-48G00-000
COVER,GEAR SHIFT
No Disponible
1
#45
11485-48G00-000
GASKET,GEAR SHIFT COVER
No Disponible
1
#46
01547-0645A-000
BOLT
No Disponible
1
#47
04211-09149-000
PIN (8.5X18X2.3)
No Disponible
1
#48
11332-48G00-000
TANK,OIL RETURN
No Disponible
1
#49
11333-48G00-000
HOSE,OIL RETURN TANK
No Disponible
1
#50
09401-20405-000
CLIP
No Disponible
1
#13-1
12228-48G00-0A0
.WASHER, CRANK THRUST (RED) | SEE ILLUSTRATION ON
$17.94¢8 969
1
#13-2
12228-48G00-0B0
.WASHER, CRANK THRUST (BLACK) | SEE ILLUSTRATION ON
No Disponible
1
#13-3
12228-48G00-0C0
.WASHER, CRANK THRUST (BLUE) | SEE ILLUSTRATION ON
$17.94¢8 969
1
#13-4
12228-48G00-0D0
.WASHER, CRANK THRUST (GREEN) | SEE ILLUSTRATION ON
No Disponible
1
#13-5
12228-48G00-0E0
.WASHER, CRANK THRUST (YELLOW | SEE ILLUSTRATION ON
$17.94¢8 969
1
#13-6
12228-48G00-0F0
.WASHER, CRANK THRUST (WHITE) | SEE ILLUSTRATION ON
No Disponible
1
