REAR MASTER CYLINDER

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

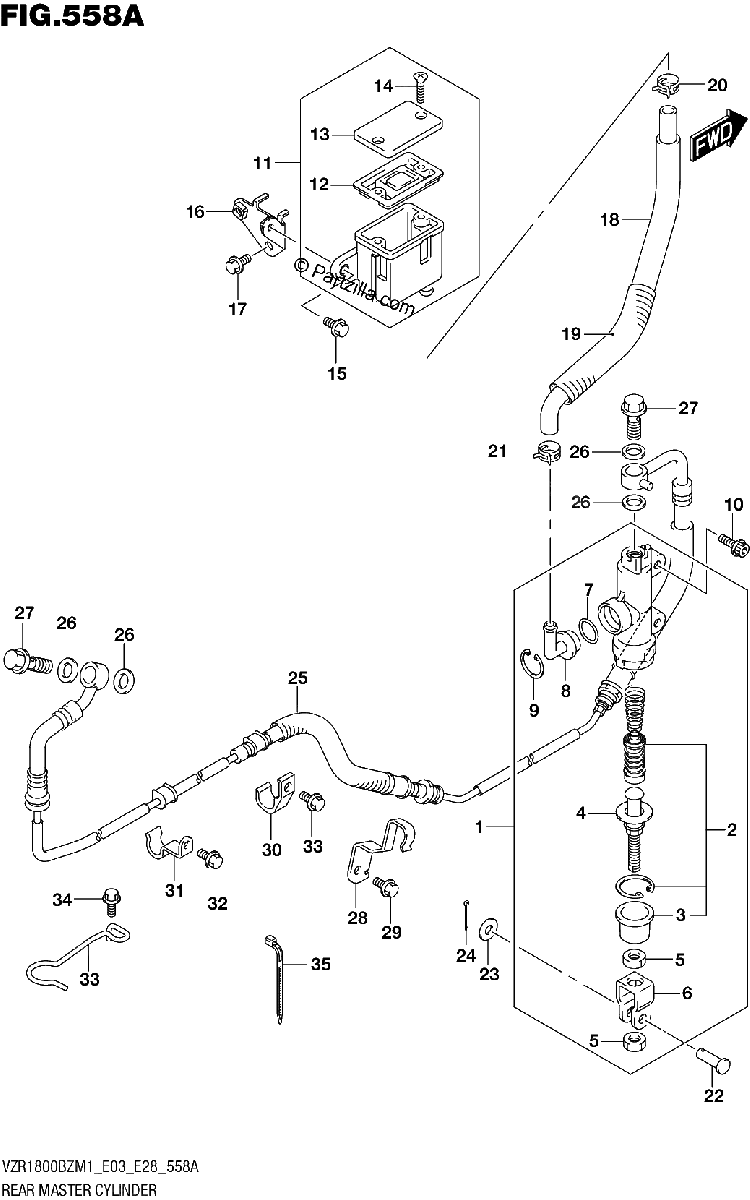

Diagrama de REAR MASTER CYLINDER

Repuestos

#1
69600-48G00-000
CYLINDER ASSY,REAR MASTER
No Disponible
1
#2
69600-34820-000
.PISTON/CUP SET
No Disponible
1
#3
69691-00A00-000
..BOOT
No Disponible
1
#4
69670-44B00-000
.ROD,PUSH
No Disponible
1
#5
69693-05A00-000
.NUT
No Disponible
1
#6
69692-19A00-000
.YOKE
No Disponible
1
#7
69686-34200-000
.O RING
No Disponible
1
#8
69672-00B20-000
.CONNECTOR
No Disponible
1
#9
69674-00B20-000
.CIRCLIP
No Disponible
1
#10
07120-0625A-000
BOLT
No Disponible
1
#11
69740-48G00-000
TANK ASSY,REAR RESERVOIR
No Disponible
1
#12
59667-04700-000
.DIAPHRAGM
No Disponible
1
#13
59669-05D00-000
.CAP
No Disponible
1
#14
69689-04A00-000
.SCREW
No Disponible
1
#15
01547-0612A-000
BOLT
No Disponible
1
#16
69750-48G00-000
BRACKET,RR RESERVOIR TANK
No Disponible
1
#17
01550-0612A-000
BOLT
No Disponible
1
#18
69730-48G00-000
HOSE,RR RESERVOIR TANK
No Disponible
1
#19
69732-48G01-000
HEATSHIELD,RR RSVR TANK HOSE
No Disponible
1
#20
09401-13417-000
CLIP (ID:13.2)
No Disponible
1
#21
09401-12404-000
CLIP (ID:12)
No Disponible
1
#22
09200-06068-000
PIN (6X18.2)
No Disponible
1
#23
08322-0106A-000
WASHER
No Disponible
1
#24
04111-2015A-000
PIN
No Disponible
1
#25
69400-48G21-000
HOSE ASSY,REAR BRAKE
No Disponible
1
#26
09161-10009-000
WASHER (10X15X1.5)
No Disponible
1
#27
09360-10062-000
UNION (10X1.25X22)
No Disponible
1
#28
69268-48G00-000
CLAMP,RR BRAKE HOSE NO.3
No Disponible
1
#29
01550-0612A-000
BOLT
No Disponible
1
#30
69268-29G01-000
CLAMP,RR BRAKE HOSE
No Disponible
1
#31
69269-48G00-000
CLAMP,RR BRAKE PIPE
No Disponible
1
#32
01547-0612A-000
BOLT
No Disponible
1
#33
69243-48G00-000
GUIDE,RR BRAKE HOSE
No Disponible
1
#34
01550-0612A-000
BOLT
No Disponible
1
#35
09407-18402-000
CLAMP (L:165)
No Disponible
1
