WIRING HARNESS GSX250RA

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

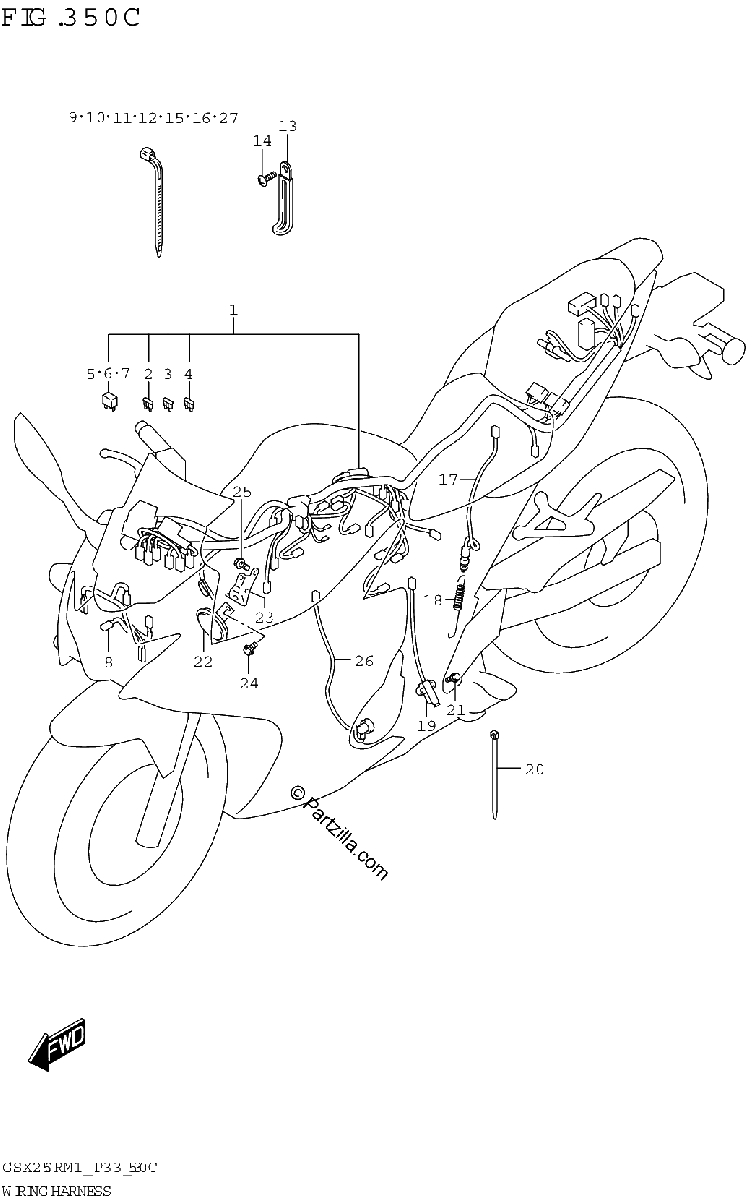

Diagrama de WIRING HARNESS GSX250RA

Repuestos

#1
36610-20KC0
HARNESS, WIRING
$1688.50¢844 250
1
#2
09481-10504
.FUSE (10A)
$2.66¢1 331
1
#3
09481-15504
.FUSE (15A)
$3.10¢1 550
1
#4
09481-25504
.FUSE (25A)
$3.60¢1 800
1
#5
38860-42J00
.RELAY ASSY
$58.34¢29 169
1
#6
38860-42J00
.RELAY ASSY
$58.34¢29 169
1
#7
38860-42J00
.RELAY ASSY
$58.34¢29 169
1
#8
36620-20K00
HARNESS, WIRING NO.2
$72.59¢36 294
1
#9
36990-32G00
CLAMP,WIRING HARNESS
No Disponible
1
#10
36990-32G10
CLAMP, WIRING HARNESS
$3.31¢1 656
1
#11
36990-32G20
CLAMP, WIRING HARNESS
$3.31¢1 656
1
#12
36990-32G30
CLAMP, WIRING HARNESS
No Disponible
1
#13
36990-32G40
CLAMP,WIRING HARNESS (L:250)
No Disponible
1
#14
03541-0516A
SCREW
$1.79¢894
1
#15
36990-48H00
CLAMP, WIRING HARNESS
$3.96¢1 981
1
#16
36990-45H30
CLAMP, WIRING HARNESS
No Disponible
1
#17
37740-45D00
SWITCH ASSY, STOP LAMP
$24.65¢12 325
1
#18
43232-20K00
SPRING, BRAKE LAMP SWITCH
$5.06¢2 531
1
#19
37840-18J01
SWITCH ASSY,SIDE STAND
$77.38¢38 688
1
#20
36990-32G40
CLAMP,WIRING HARNESS (L:250)
No Disponible
1
#21
01550-0620B
BOLT (6X20)
$3.10¢1 550
1
#22
38500-48H31
HORN ASSY
$24.28¢12 138
1
#23
38590-48H10
PLATE, HORN
No Disponible
1
#24
01550-0812B
BOLT
$3.55¢1 775
1
#25
01550-0612B
.BOLT
$3.10¢1 550
1
#26
36851-20K01
WIRE,OIL PRESSURE SWITCH LEAD
$20.31¢10 156
1
#27
36990-32G40
CLAMP,WIRING HARNESS (L:250)
No Disponible
1
