WIRING HARNESS E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

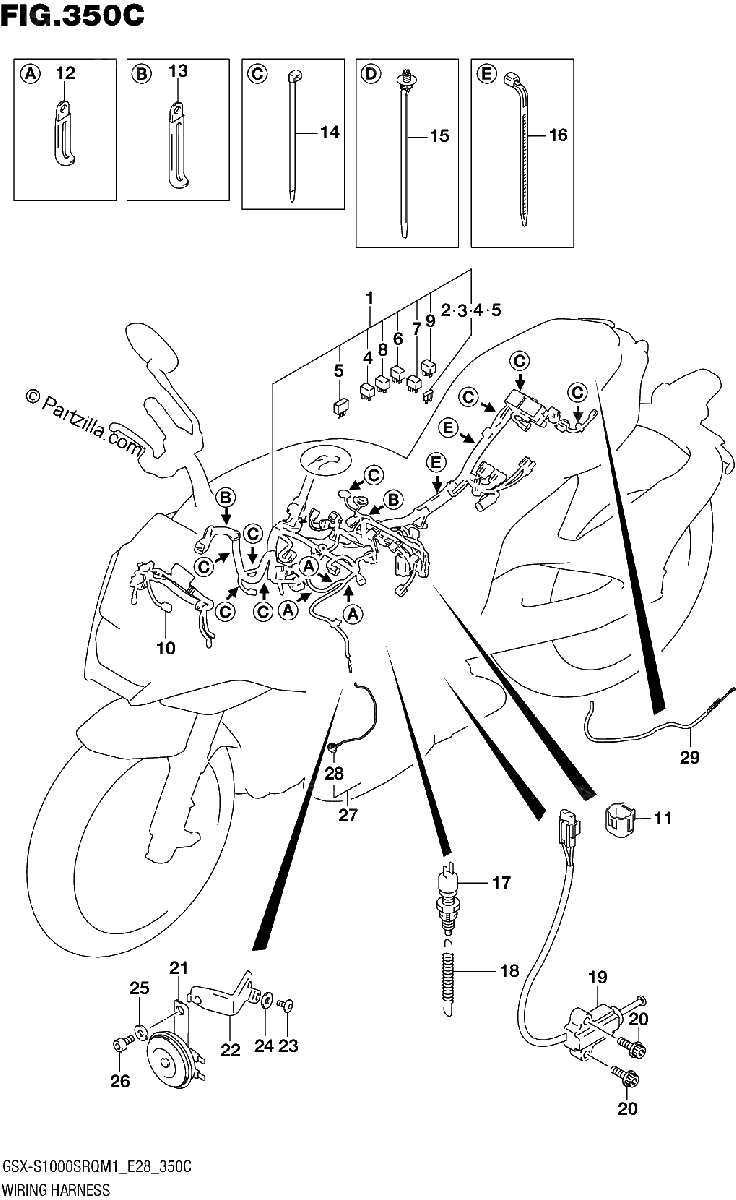

Diagrama de WIRING HARNESS E33

Repuestos

#1
36610-07L30
HARNESS,WIRING
$1332.62¢666 310
1
#2
09481-10504
.FUSE (10A)
$2.45¢1 225
1
#3
09481-15504
.FUSE (15A)
$2.85¢1 426
1
#4
09481-25504
.FUSE (25A)
$3.31¢1 656
1
#5
36611-38A10
.DIODE
$14.85¢7 423
1
#6
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$37.17¢18 584
1
#7
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$37.17¢18 584
1
#8
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$37.17¢18 584
1
#9
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$37.17¢18 584
1
#10
36620-07L10
HARNESS,WIRING NO.2
No Disponible
1
#11
36654-06J21
CAP,TS
No Disponible
1
#12
36651-07L00
CLAMP,OIL PRESS LEAD
$17.28¢8 642
1
#13
09404-06030
CLAMP (L:80)
No Disponible
1
#14
09407-14407
CLAMP (L:145)
$3.36¢1 679
1
#15
09407-17403
CLAMP (L:154)
$5.54¢2 772
1
#16
09407-18402
CLAMP (L:165)
$2.66¢1 328
1
#17
37740-07L00
SWITCH ASSY,STOP LAMP
No Disponible
1
#18
09443-06054
SPRING
$4.63¢2 317
1
#19
01550-0620A
BOLT
$2.36¢1 179
1
#20
37840-35F01
SWITCH ASSY,SIDE STAND
$70.36¢35 179
1
#21
38500-48G21
HORN ASSY
$68.40¢34 201
1
#22
38590-04K10
PLATE, HORN
$16.62¢8 309
1
#23
09139-06214
SCREW (6X16)
$3.14¢1 570
1
#24
07130-0812A
BOLT
$4.48¢2 242
1
#25
09160-06109
WASHER (6.5X18X1.6)
$1.38¢690
1
#26
09160-08127
WASHER
$2.55¢1 277
1
#27
36851-44G01
WIRE, OIL PRESSURE SWITCH LEA
$21.70¢10 850
1
#28
36618-31J00
.CAP, OIL PRESSURE SWITCH
No Disponible
1
#29
36856-07L00
WIRE,REAR COMB LEAD
$85.18¢42 590
1
