REAR MASTER CYLINDER SV650

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

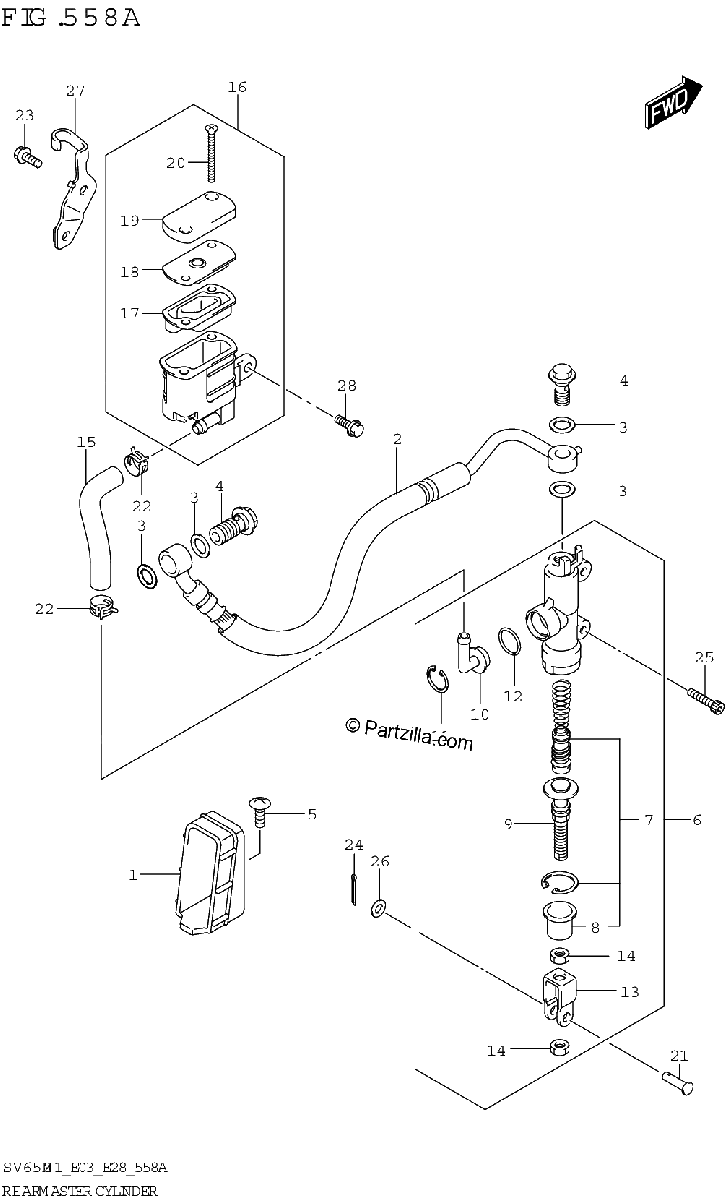

Diagrama de REAR MASTER CYLINDER SV650

Repuestos

#1
69243-44H00
GUIDE, REAR BRAKE HOSE
No Disponible
1
#2
69480-18K00
HOSE, REAR BRAKE
No Disponible
1
#3
09161-10009
WASHER (10X15X1.5)
$2.39¢1 194
1
#4
09360-10062
UNION
$7.57¢3 787
1
#5
02142-0616A
SCREW
$1.79¢894
1
#6
69600-44H00
CYLINDER ASSY, REAR MASTER
No Disponible
1
#7
69600-34820
.PISTON/CUP SET
$31.70¢15 850
1
#8
69691-00A00
..BOOT
$6.51¢3 256
1
#9
69670-48B00
.ROD, PUSH
$33.08¢16 538
1
#10
69672-00B20
.CONNECTOR
$8.36¢4 181
1
#11
69674-00B20
.CIRCLIP
$4.86¢2 431
1
#12
69686-34200
.O RING
$3.65¢1 825
1
#13
69692-44H00
.YOKE
$22.77¢11 388
1
#14
69693-05A00
.NUT
$2.31¢1 156
1
#15
69731-18K10
HOSE,REAR RESERVOIR TANK
$17.88¢8 938
1
#16
69740-18K00
TANK ASSY, RESERVOIR
$33.50¢16 750
1
#17
69667-01H00
.DIAPHRAGM
$8.50¢4 250
1
#18
69668-01H00
.PLATE, DIAPHRAGM
$8.09¢4 044
1
#19
69669-18K00
.CAP
$19.41¢9 706
1
#20
69689-01H00
.SCREW
$6.00¢3 000
1
#21
09200-06037
PIN
$4.84¢2 419
1
#22
09401-12404
CLIP
$3.09¢1 544
1
#23
09103-06525
BOLT (6X12) *{(E28,E33)}*
$1.94¢969
1
#24
04111-2015A
COTTER PIN
$1.59¢794
1
#25
07130-0625A
BOLT
$3.44¢1 719
1
#26
08322-0106A
WASHER
$2.39¢1 194
1
#27
69750-18K10
BRACKET, REAR RESERVOIR TANK
$18.40¢9 200
1
#28
09103-06526
BOLT,CONNECTOR (6X16)
$2.07¢1 037
1
