WIRING HARNESS DR Z400S E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

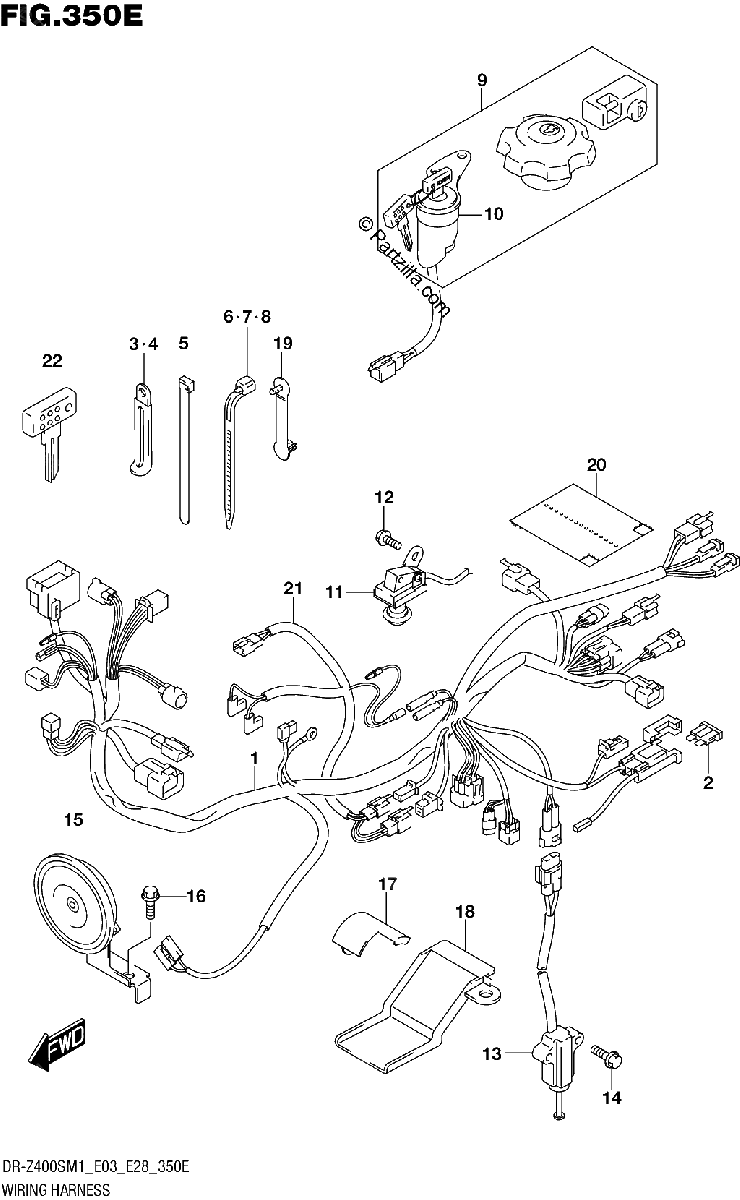

Diagrama de WIRING HARNESS DR Z400S E33

Repuestos

#1
36610-29FF0
HARNESS, WIRING
$433.35¢216 675
1
#2
09481-20101
FUSE (20A)
$2.78¢1 388
1
#3
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#4
09404-06030
CLAMP (L:80)
No Disponible
1
#5
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#6
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#7
09407-18402
CLAMP (L:165)
$2.89¢1 444
1
#8
09407-25401
CLAMP (L:235)
$5.49¢2 744
1
#9
37000-29832
LOCK SET
$214.65¢107 325
1
#10
37110-29F00
.SWITCH ASSY, IGNITION
$186.96¢93 481
1
#11
37740-29F00
SWITCH ASSY, STOP LAMP
No Disponible
1
#12
02162-0608B
SCREW
$3.34¢1 669
1
#13
37840-11D11
SWITCH ASSY,SIDE STAND
$84.04¢42 019
1
#14
01550-0616A
BOLT
$2.56¢1 281
1
#15
38500-29F01
HORN ASSY
$114.96¢57 481
1
#16
01550-0612A
BOLT
$2.56¢1 281
1
#17
36611-29F00
PROTECTOR, WIRING HARNESS
$12.15¢6 075
1
#18
36611-29F10
PROTECTOR, WIRING HARNESS
No Disponible
1
#19
36651-48E00
CLAMP (L:63)
$4.38¢2 188
1
#20
36618-15D21
COVER,WIRING HARNESS
$25.46¢12 731
1
#21
36856-29F00
WIRE, CARBURETOR HEATER | OPT
No Disponible
1
#22-1
37146-01F00
KEY, BLANK (TYPE:C) | OPT
$10.82¢5 413
1
#22-2
37146-01F10
KEY, BLANK (TYPE:D) | OPT
$10.82¢5 413
1
#22-3
37146-01F20
KEY, BLANK (TYPE:E) | OPT
$11.15¢5 575
1
#22-4
37146-01F30
KEY, BLANK (TYPE:F) | OPT
$14.50¢7 250
1
