ELECTRICAL

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

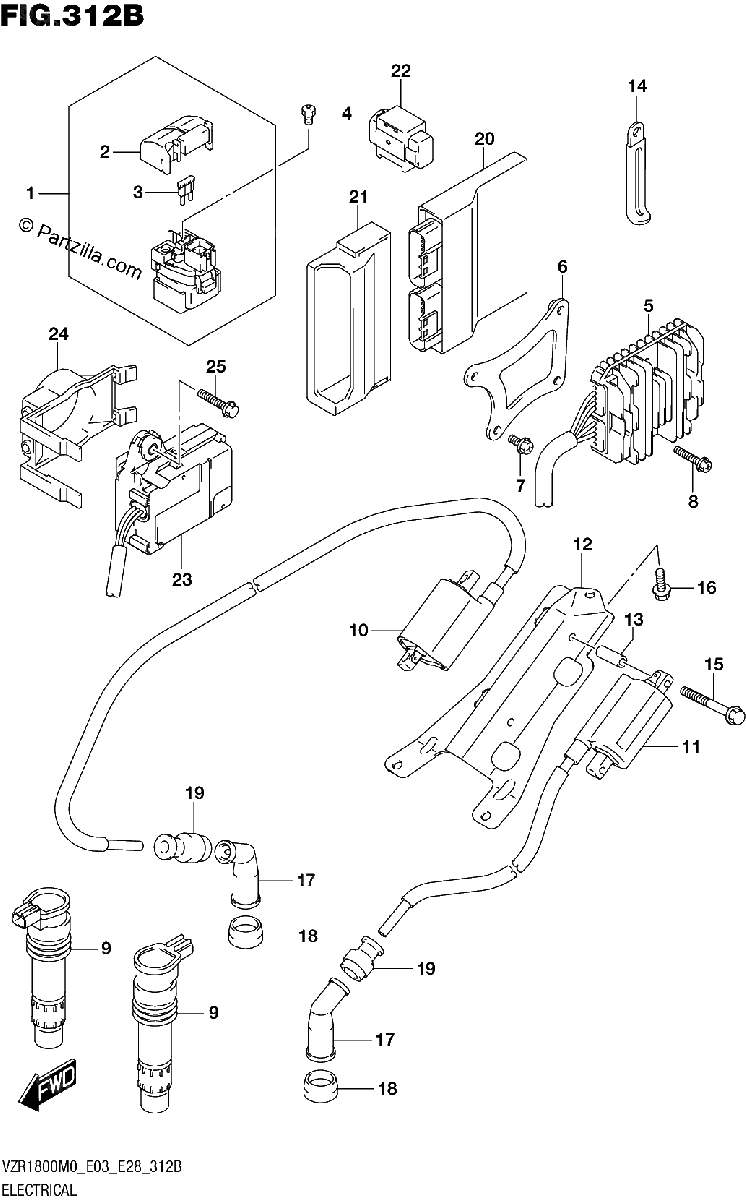

Diagrama de ELECTRICAL

Repuestos

#1
31800-38G10
RELAY ASSY, STARTING MOTOR
$116.02¢58 012
1
#2
31861-38G00
.COVER
$6.60¢3 300
1
#3
09481-30501
.FUSE (30A)
$3.05¢1 525
1
#4
09128-06013
SCREW (6X8)
$1.63¢813
1
#5
32800-10G30
RECTIFIER ASSY
$436.91¢218 456
1
#6
32830-48G00
BRACKET, RECT FTG
No Disponible
1
#7
02162-0620C
BOLT
$2.25¢1 125
1
#8
02162-0616A
BOLT
$2.69¢1 344
1
#9
33410-35F11
COIL ASSY,IGNITION
$170.09¢85 044
1
#10
33410-38A20
COIL ASSY, IGNITION FRONT
$220.81¢110 406
1
#11
33410-48G00
COIL ASSY, IGNITION REAR
$220.81¢110 406
1
#12
33414-48G00
BRACKET, IGNITION COIL
No Disponible
1
#13
09180-06195
SPACER (6.4X10X18)
$3.43¢1 713
1
#14
09404-06433
CLAMP (L:80)
$2.29¢1 144
1
#15
01547-0535A
BOLT
No Disponible
1
#16
01550-0616A
BOLT
$2.56¢1 281
1
#17
33510-20E00
CAP ASSY, SPARK PLUG
$46.71¢23 356
1
#18
33541-47D00
SEAL, SPARK PLUG
$9.32¢4 663
1
#19
33542-38B00
SEAL, HIGH TENSION CORD
$5.17¢2 588
1
#20
32920-48GH1
CONTROL UNIT,FI
$1873.29¢936 644
1
#21
32980-48G00
HOLDER, FI CONTROL UNIT
$25.69¢12 844
1
#22
33960-06G10
SENSOR ASSY, FUEL CUT
$107.21¢53 606
1
#23
33970-48G01
ACTUATOR ASSY
$547.79¢273 894
1
#24
33973-48G01
COVER, ACTUATOR
No Disponible
1
#25
01560-0625A
BOLT
$3.59¢1 794
1
