FRAME E03 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

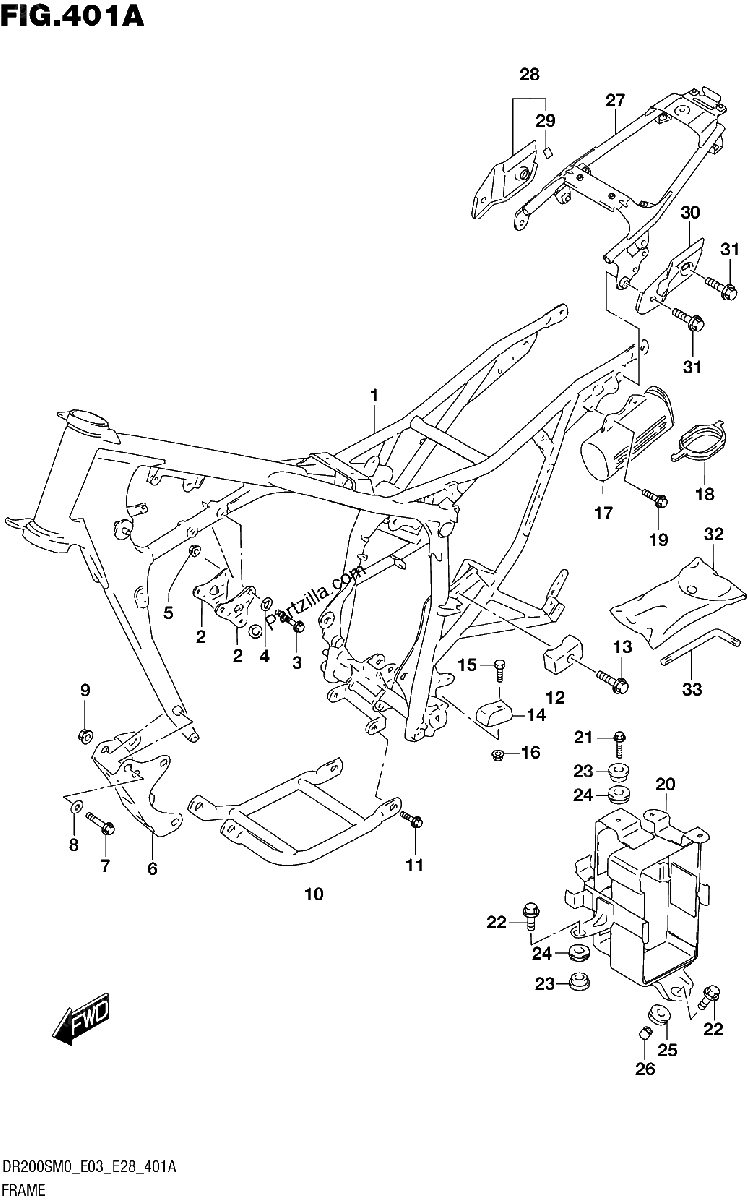

Diagrama de FRAME E03 E28

Repuestos

#1
41100-44AL0-YPT
FRAME (GRAY)
$2564.24¢1 282 118
1
#2
41991-42A00-291
PLATE, MOUNT UPPER (BLACK)
$19.15¢9 574
1
#3
09103-08332
BOLT (8X53)
$5.55¢2 777
1
#4
08321-0108A
WASHER, LOCK
$2.20¢1 098
1
#5
08319-3108A
NUT
$2.77¢1 386
1
#6
41992-44AA1-YPT
PLATE, MOUNT LOWER (GRAY)
No Disponible
1
#7
09103-08293
BOLT (8X70)
$5.90¢2 950
1
#8
08321-0108A
WASHER, LOCK
$2.20¢1 098
1
#9
08319-3108A
NUT
$2.77¢1 386
1
#10
42510-44AA1-YPT
PROTECTOR,ENGINE (GLAY)
$204.35¢102 177
1
#11
01550-1016A
BOLT
$3.40¢1 702
1
#12
43911-44A00
GUIDE, CHAIN UPPER
$19.61¢9 804
1
#13
01580-0635B
BOLT
$4.85¢2 427
1
#14
43912-42AA0
GUIDE, CHAIN LOWER
$36.43¢18 216
1
#15
09128-06006
BOLT (6X20)
$1.97¢983
1
#16
08319-3106B
NUT
$2.96¢1 478
1
#17
41551-38201
HOLDER, TOOL
$51.72¢25 858
1
#18
41552-37210
CAP, TOOL HOLDER
$11.03¢5 514
1
#19
09116-06165
BOLT (6X16)
$3.66¢1 829
1
#20
41540-44AA0
HOLDER, BATTERY
No Disponible
1
#21
01550-0620A
BOLT
$2.36¢1 179
1
#22
09116-06047
BOLT (6X25)
No Disponible
1
#23
09169-06065
WASHER
$5.21¢2 605
1
#24
09320-08021
CUSHION | RH
$2.04¢1 018
1
#25
09320-10501
CUSHION
$5.82¢2 909
1
#26
09180-06285
SPACER (6.5X10X9)
$3.15¢1 576
1
#27
41200-49J00
RAIL, SEAT
No Disponible
1
#28
42650-49J00
PLATE, REAR FRAME RH
No Disponible
1
#29
94417-48B14
.CUSHION
$2.76¢1 380
1
#30
42661-49J00
PLATE, REAR FRAME LH
No Disponible
1
#31
09106-08106
BOLT (8X20)
$3.28¢1 639
1
#32
09800-21022
TOOL ASSY
$41.19¢20 597
1
#33
09816-00059
HEXAGON SPANNER, 5
$10.21¢5 106
1
