CYLINDER

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

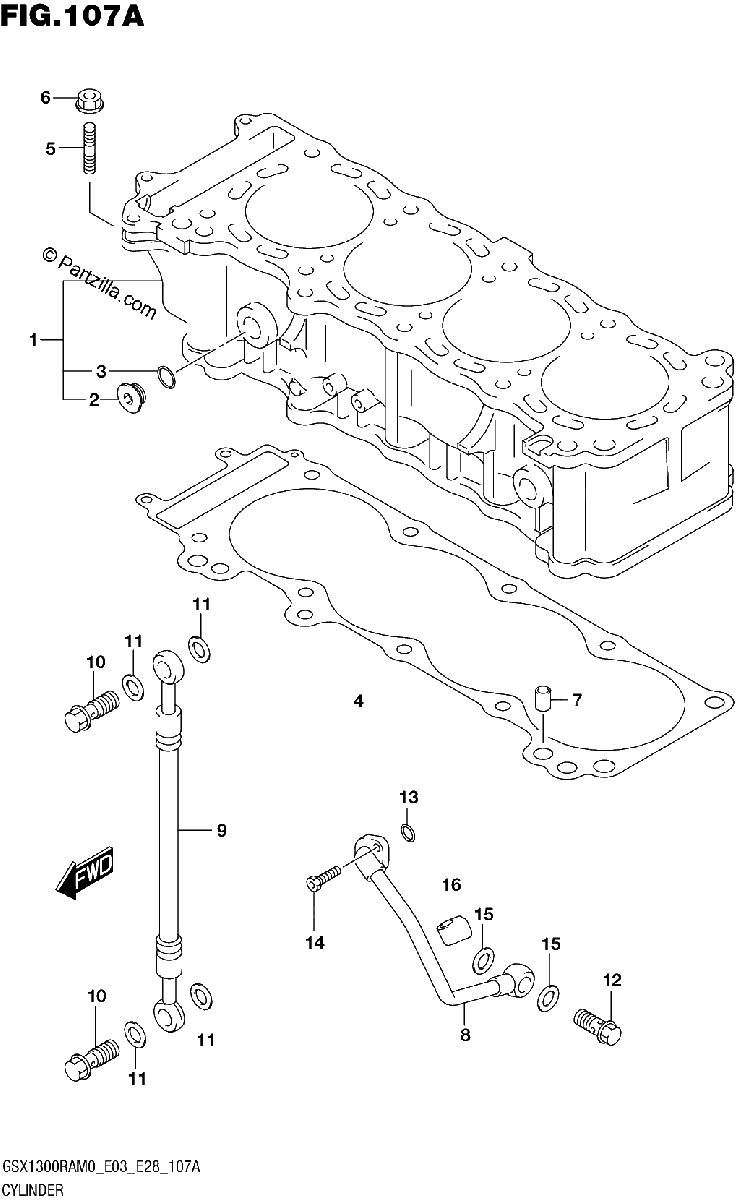

Diagrama de CYLINDER

Repuestos

#1
11210-15H00-0F0
CYLINDER
$2692.06¢1 346 031
1
#2
11318-35F00
.PLUG, WATER JACKET
$22.65¢11 325
1
#3
09280-20002
.O RING (D:3.1,ID:19.4)
$2.49¢1 244
1
#4
11241-15H00
GASKET
$61.65¢30 825
1
#5
01421-0625A
STUD BOLT
$2.61¢1 306
1
#6
08316-1006A
NUT
$2.85¢1 425
1
#7
04211-11169
PIN
$2.30¢1 150
1
#8
11280-24F00
PIPE, CRANKCASE OIL
$97.75¢48 875
1
#9
11282-24F00
HOSE, OIL
$96.48¢48 238
1
#10
09360-10062
UNION
$7.57¢3 787
1
#11
09168-10007
GASKET (10.1X16X1)
$2.23¢1 113
1
#12
09360-14012
UNION
$12.78¢6 388
1
#13
09280-12012
O RING (D:2.4,ID:11.8)
$5.46¢2 731
1
#14
09106-06073
BOLT (6X16)
$3.10¢1 550
1
#15
09168-14015
GASKET (14X20X1.5)
$2.63¢1 313
1
#16
11283-24F00
CUSHION, CRANKCASE OIL PIPE
$6.85¢3 425
1
