CRANKCASE COVER

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

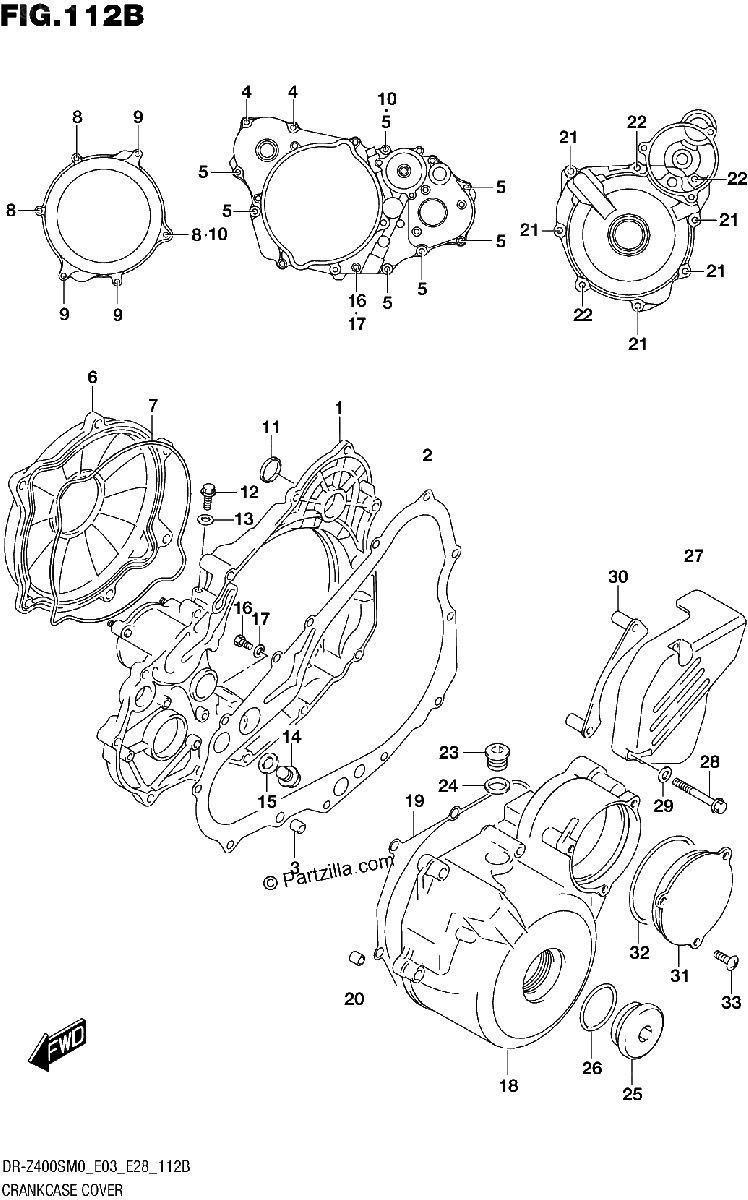

Diagrama de CRANKCASE COVER

Repuestos

#1
11341-29F50
COVER, CLUTCH INNER
$287.60¢143 802
1
#2
11482-29F00
GASKET, CLUTCH COVER (NA)
$19.38¢9 689
1
#3
04211-09149
PIN
$1.97¢983
1
#4
01547-0620A
BOLT
$2.42¢1 208
1
#5
01547-0630A
BOLT
$2.77¢1 386
1
#6
11371-29F50
COVER, CLUTCH OUTER
$174.93¢87 463
1
#7
11484-29F00
O RING, CLUTCH COVER OUTER
$24.75¢12 374
1
#8
01547-0620A
BOLT
$2.42¢1 208
1
#9
01547-0655A
BOLT
$2.91¢1 455
1
#10
09168-06023
GASKET (5.8X13X1.2)
$2.42¢1 208
1
#11
11342-15D00
PLUG, CLUTCH COVER KICK
$12.16¢6 078
1
#12
01547-0612A
BOLT
$2.42¢1 208
1
#13
09168-06023
GASKET (5.8X13X1.2)
$2.42¢1 208
1
#14
09247-12006
PLUG (12X10)
$3.36¢1 679
1
#15
09168-12002
GASKET (12.1X16.2X3.7)
$1.90¢949
1
#16
01550-0610A
.BOLT
$2.36¢1 179
1
#17
09168-06004
GASKET (6.2X11X1.2)
$1.71¢857
1
#18
11351-29F60
COVER, MAGNETO
$268.97¢134 487
1
#19
11483-29F00
GASKET, MAGNETO COVER (NA)
$14.66¢7 331
1
#20
04211-09149
PIN
$1.97¢983
1
#21
01547-0630A
BOLT
$2.77¢1 386
1
#22
01547-0640A
.BOLT
$2.77¢1 386
1
#23
09248-14011
PLUG (14x12)
$3.36¢1 679
1
#24
09168-14002
GASKET (13.8X18.8X4.8)
$3.16¢1 581
1
#25
09259-36016-20H
PLUG (SILVER)
$14.93¢7 464
1
#26
09280-33004
O RING (D:3.1,ID:32.7)
$2.69¢1 346
1
#27
11360-29F50
COVER, ENGINE SPROCKET
$94.76¢47 380
1
#28
01547-0650A
.BOLT
$2.90¢1 449
1
#29
09160-06126
WASHER (6.5X14X2)
$2.30¢1 150
1
#30
27640-29F11
PLATE, FRONT CHAIN GUIDE 15T
$17.66¢8 832
1
#31
11352-29F50
COVER, STARTER IDLE GEAR
$40.37¢20 183
1
#32
09280-71008
O RING (D:2.6,ID:67.1)
$7.44¢3 720
1
#33
02142-0616A
SCREW
$1.64¢822
1
