WIRING HARNESS E03 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

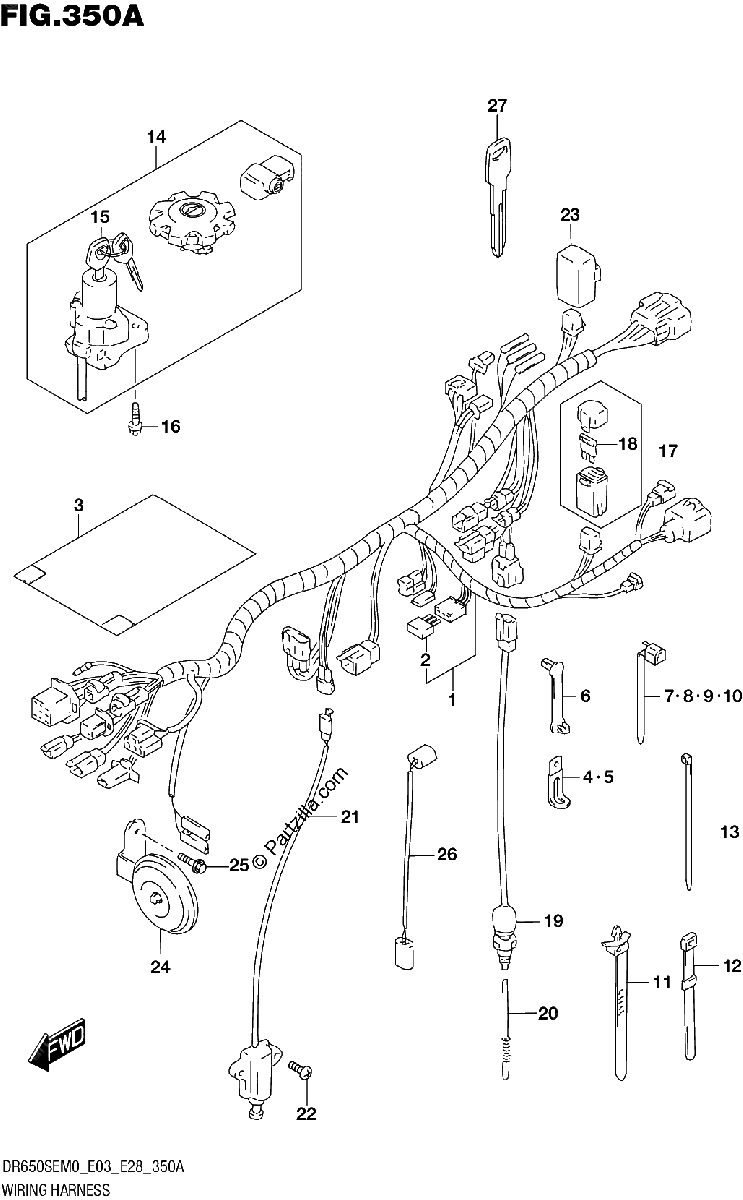

Diagrama de WIRING HARNESS E03 E28

Repuestos

#1
36610-32E30
HARNESS, WIRING
$700.44¢350 221
1
#2
36611-38A10
.DIODE
$14.85¢7 423
1
#3
36618-15D20
COVER, WIRE HARNESS
$23.43¢11 713
1
#4
09404-06429
CLAMP (L:45)
$2.14¢1 070
1
#5
09404-08419
CLAMP (L:80)
$3.20¢1 598
1
#6
09407-03401
CLAMP (L:33)
$3.37¢1 685
1
#7
09407-11401
CLAMP (L:95)
$3.19¢1 593
1
#8
09407-14403
CLAMP (L:125)
$2.69¢1 346
1
#9
09407-18402
CLAMP (L:165)
$2.66¢1 328
1
#10
09407-25401
CLAMP (L:235)
$5.05¢2 524
1
#11
09407-11402
CLAMP (L:90)
$2.17¢1 087
1
#12
09407-12402
CLAMP (L:120)
$3.36¢1 679
1
#13
09407-10404
CLAMP (L:100)
$3.13¢1 564
1
#14
37000-04811
LOCK SET
$488.63¢244 317
1
#15
37100-04F00
.LOCK ASSY, STEERING
$126.10¢63 049
1
#16
09139-08016
BOLT (8X20)
$3.65¢1 823
1
#17
36740-32E00
FUSE ASSY
No Disponible
1
#18
09481-10101
.FUSE (10A) | OPT
$2.50¢1 248
1
#19
37740-32E00
SWITCH ASSY, STOP
$32.91¢16 457
1
#20
09443-06016
SPRING
$3.97¢1 984
1
#21
37840-44X50
SWITCH ASSY, SIDE STAND
$83.28¢41 642
1
#22
02112-0616B
.SCREW
$2.62¢1 311
1
#23
38740-24X50
RELAY ASSY, FAN MOTOR
$49.59¢24 794
1
#24
38500-32E00
HORN ASSY
$104.94¢52 469
1
#25
01550-0612A
BOLT
$2.36¢1 179
1
#26
36851-32E00
WIRE, THROTTLE SENSOR
No Disponible
1
#27
37146-33E00
KEY, BLANK
$23.28¢11 638
1
