TRANSMISSION

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

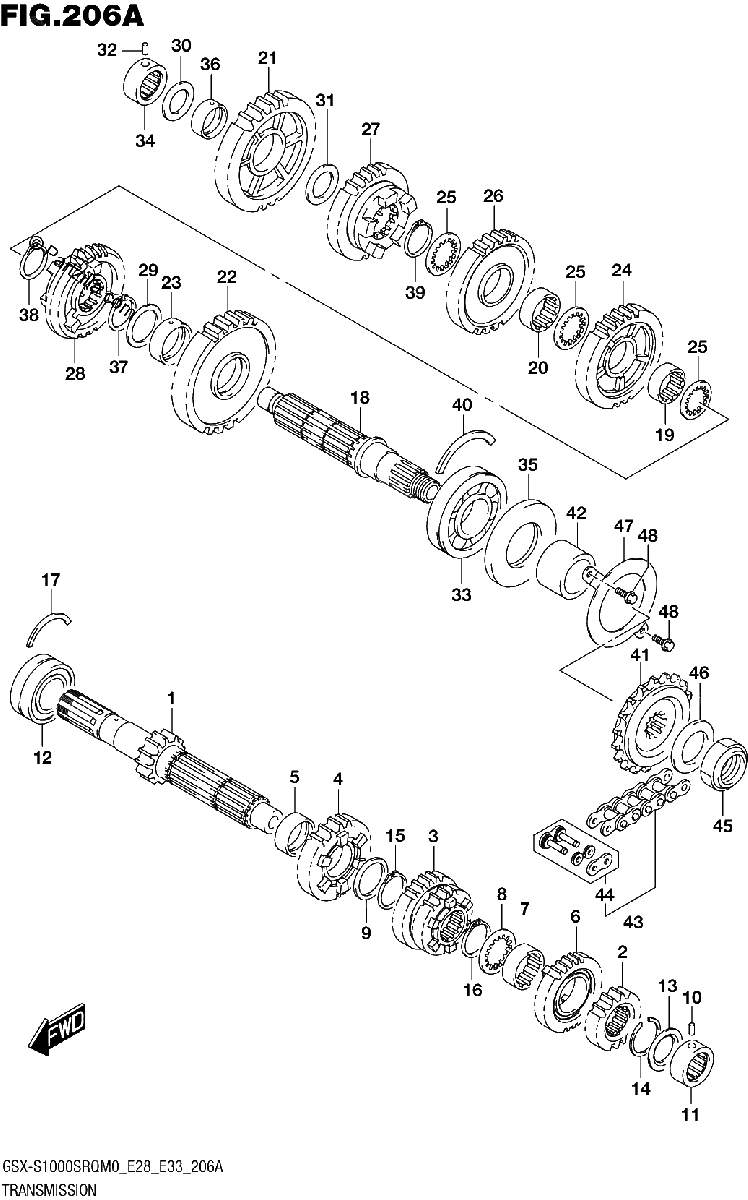

Diagrama de TRANSMISSION

Repuestos

#1
24120-40F40
SHAFT, CNTR (NT:16)
No Disponible
1
#2
24221-40F30
GEAR, 2ND DRIVE (NT:19)
$146.66¢73 330
1
#3
24231-40F50
GEAR, 3RD & 4TH DRIVE (NT:21/24)
$140.33¢70 167
1
#4
24251-40F50
GEAR, 5TH DRIVE (NT:25)
No Disponible
1
#5
24252-35F00
BUSH 5TH DRIVE GEAR
$30.68¢15 341
1
#6
24261-40F40
GEAR, 6TH DRIVE (NT:26)
No Disponible
1
#7
24262-35F10
BUSH, 6TH DRIVE GEAR
$35.65¢17 825
1
#8
09167-27003
LOCK WASHER
$8.20¢4 100
1
#9
09181-27014
SHIM (27X36X2.5)
$7.62¢3 812
1
#10
09261-06003
PIN (6X10)
$1.78¢891
1
#11
09263-20087
BEARING (20X34X13.5)
$60.58¢30 291
1
#12
09267-25013
BEARING (25X52X20.6) | RH
$128.40¢64 199
1
#13
09285-20006
OIL SEAL (20X31.2X2.7)
$7.05¢3 525
1
#14
09380-27004
CIRCLIP
$3.99¢1 995
1
#15
09380-27006
CIRCLIP
$3.27¢1 633
1
#16
09380-27006
CIRCLIP
$3.27¢1 633
1
#17
09390-58001
C RING | RH
$4.14¢2 070
1
#18
24131-40F20
SHAFT, DRIVE
$231.15¢115 575
1
#19
24332-46H00
BUSH, 4TH DRIVEN
$48.38¢24 190
1
#20
24332-46H00
BUSH, 4TH DRIVEN
$48.38¢24 190
1
#21
24311-40F30
GEAR, 1ST DRIVEN (NT:41)
$173.21¢86 607
1
#22
24321-40F50
GEAR, 2ND DRIVEN (NT:39)
$150.21¢75 107
1
#23
24322-02F01
BUSH, 2ND DRIVEN
$26.71¢13 357
1
#24
24331-40F30
GEAR, 3RD DRIVEN (NT:36)
$208.46¢104 230
1
#25
24333-02F00
WASHER, 3RD 4TH DRIVEN GEAR
$5.63¢2 818
1
#26
24341-40F20
GEAR, 4TH DRIVEN (NT:36)
$217.56¢108 779
1
#27
24351-40F40
GEAR, 5TH DRIVEN (NT:34)
$173.21¢86 607
1
#28
24361-40F30
GEAR, 6TH DRIVEN (NT:33)
$177.16¢88 579
1
#29
09160-27008
WASHER (27X36X1)
$4.45¢2 225
1
#30
09181-20251
SHIM (20X34X1)
$3.32¢1 662
1
#31
09181-22223
SHIM (22X34X1)
$3.42¢1 708
1
#32
09261-06003
PIN (6X10)
$1.78¢891
1
#33
09262-28025
BEARING (28X70X18) | LH
$181.87¢90 936
1
#34
09263-20087
BEARING (20X34X13.5)
$60.58¢30 291
1
#35
09283-36008
OIL SEAL (34.8X70X6)
$23.02¢11 511
1
#36
09263-22068
BEARING (22X26X11)
$7.53¢3 766
1
#37
09380-27006
CIRCLIP
$3.27¢1 633
1
#38
09380-27006
CIRCLIP
$3.27¢1 633
1
#39
09380-27006
CIRCLIP
$3.27¢1 633
1
#40
09390-70001
C RING | LH
$11.79¢5 894
1
#41
27511-20A20
SPROCKET, ENGINE (NT:17)
$59.40¢29 699
1
#42
27531-04K00
SPACER, ENGINE SPROCKET
$32.89¢16 445
1
#43
27600-33E50-116
CHAIN ASSY, DRIVE (RK525GSH)
$369.29¢184 644
1
#44
27620-33E50
.JOINT SET, DRIVE CHAIN
$17.22¢8 608
1
#45
09159-20004
NUT
$16.95¢8 476
1
#46
09160-25066
WASHER (25X38X2.5)
$8.04¢4 019
1
#47
24751-04K00
RETAINER, DRIVE SHAFT OIL SEA
$9.72¢4 859
1
#48
09103-06236
BOLT (6X12)
$3.24¢1 621
1
