401A FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

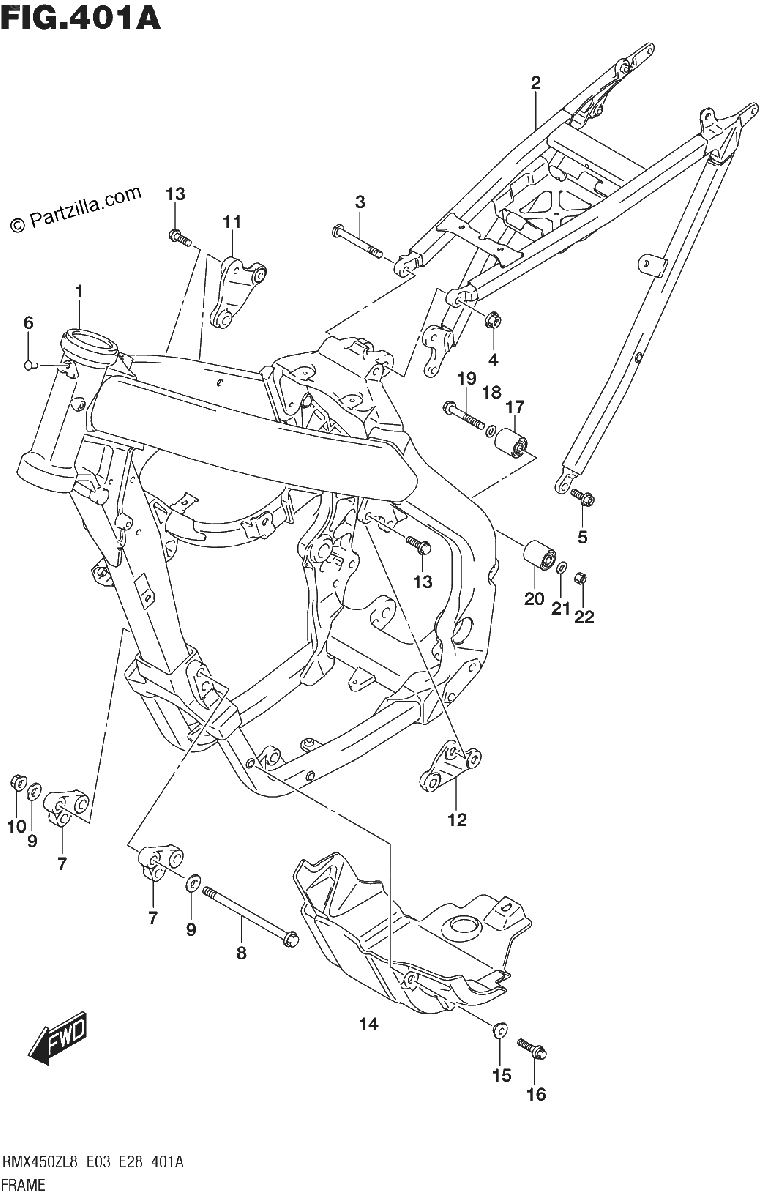

Diagrama de 401A FRAME

Repuestos

#1
41100-02J00
FRAME
$6986.53¢3 493 263
1
#2
41200-02J00
RAIL, SEAT
No Disponible
1
#3
41311-28H20
BOLT, SEAT RAIL UPPER
$25.79¢12 894
1
#4
08319-3108A
NUT
$3.01¢1 506
1
#5
09103-08426
BOLT (8X20)
$5.49¢2 744
1
#6
09250-05009
CAP (OD:10)
$2.74¢1 369
1
#7
41991-02J00
BRACKET, ENGINE MOUNT FRONT
No Disponible
1
#8
09103-10388
BOLT (10X120)
$7.09¢3 544
1
#9
09160-10039
WASHER (10.5X22X2.3)
$2.92¢1 463
1
#10
09159-10115
NUT
$4.19¢2 094
1
#11
41993-28H10
BRACKET, ENGINE MOUNT UPPER R
No Disponible
1
#12
41994-02J10
BRACKET, ENGINE MOUNT UPPER L
No Disponible
1
#13
09103-08404
BOLT (8X21)
$4.88¢2 438
1
#14
42511-02J00
PROTECTOR, FRONT
$73.34¢36 669
1
#15
42514-02J00
WASHER
$8.96¢4 481
1
#16
09116-06177
BOLT (6X25)
$3.66¢1 831
1
#17
43910-37F00
ROLLER, CHAIN LOWER
$92.59¢46 294
1
#18
09181-08167
SHIM (8X16X1)
$2.58¢1 288
1
#19
09103-08207
BOLT (8X45)
$3.26¢1 631
1
#20
43910-35G00
ROLLER, CHAIN LOWER
$88.00¢44 000
1
#21
09181-08111
SHIM (8X12X1)
$2.54¢1 269
1
#22
08319-2108A
NUT
$2.78¢1 388
1
