474C REAR FENDER GSX R1000AL8 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

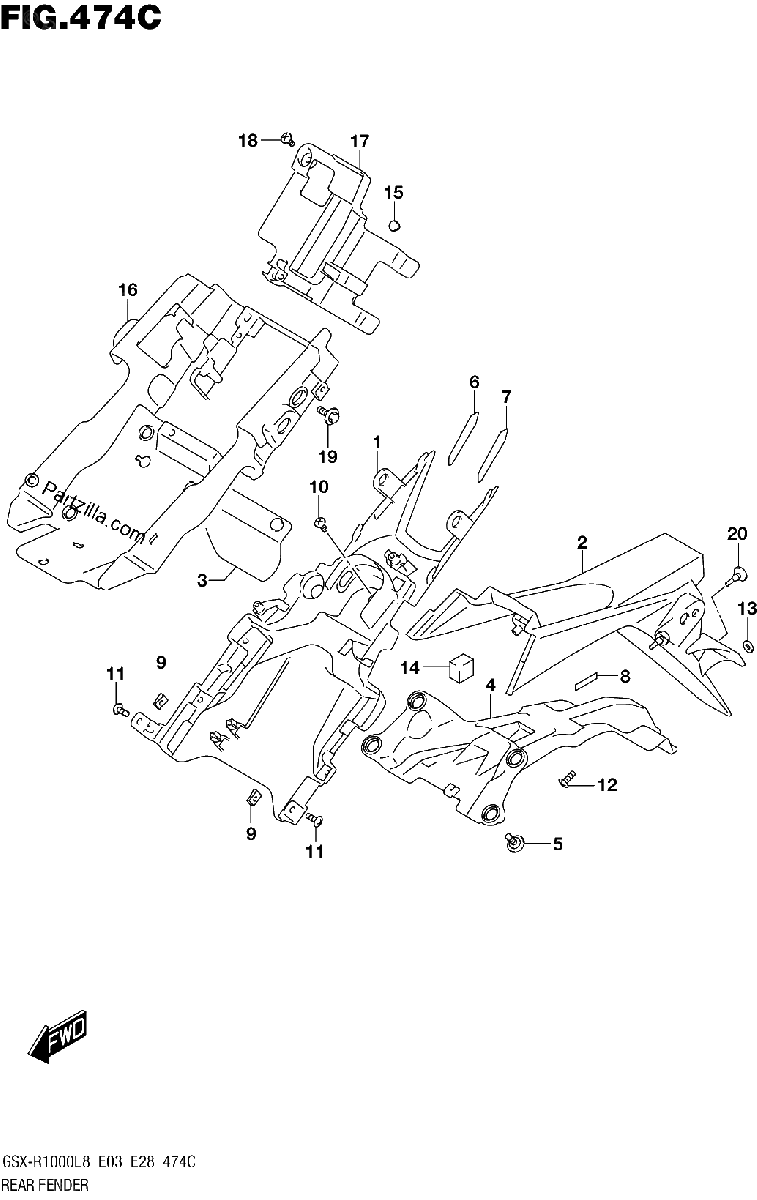

Diagrama de 474C REAR FENDER GSX R1000AL8 E03

Repuestos

#1
63111-17K00
FENDER, REAR FRONT
$36.49¢18 245
1
#2
63113-17K00
FENDER, REAR
$44.62¢22 310
1
#3
63114-17K00
MUDGUARD, REAR FENDER
$12.10¢6 049
1
#4
63116-17K00
FENDER, REAR REAR INNER
$70.63¢35 317
1
#5
63117-17K00
BOLT, REAR FENDER REAR
$2.93¢1 466
1
#6
63121-17K00
TAPE, REAR COMB RH
$3.94¢1 972
1
#7
63122-17K00
TAPE, REAR COMB LH
$3.94¢1 972
1
#8
94443-06G00
TAPE, REAR FENDER
$3.56¢1 783
1
#9
09148-05038
NUT
$2.36¢1 179
1
#10
03541-0512A
SCREW
$1.64¢822
1
#11
03541-0516A
SCREW
$1.64¢822
1
#12
03541-0516B
SCREW
$2.12¢1 058
1
#13
08322-0106A
WASHER
$2.20¢1 098
1
#14
33652-05G20
CUSHION
$3.16¢1 581
1
#15
45148-27J00
CUSHION, SEAT MOUNT
$21.39¢10 695
1
#16
47431-17K00
HOLDER, BATTERY
$35.11¢17 555
1
#17
47441-17K00
HOLDER, ELECTRIC PARTS
$29.23¢14 617
1
#18
09111-06081
BOLT (6X18)
$4.61¢2 306
1
#19
03541-0516A
SCREW
$1.64¢822
1
#20
09321-06026
CUSHION
$3.36¢1 679
1
