REAR MASTER CYLINDER GSX R1000RAL8 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

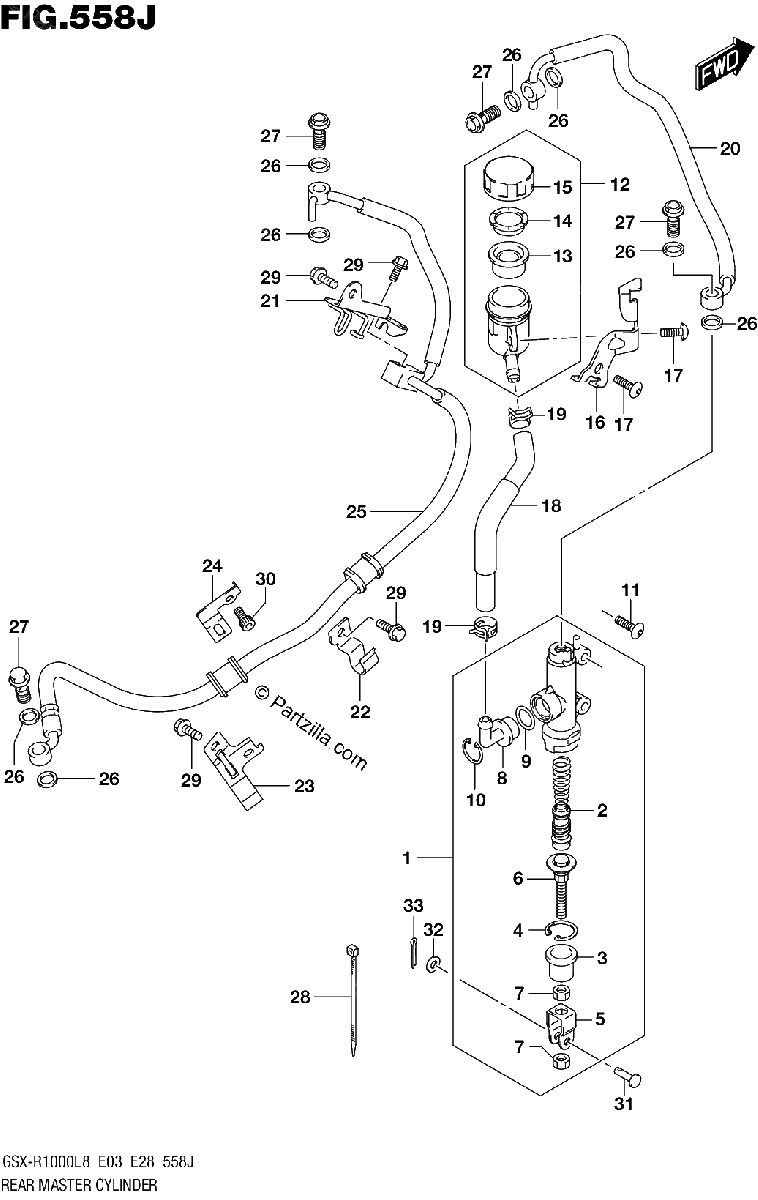

Diagrama de REAR MASTER CYLINDER GSX R1000RAL8 E03

Repuestos

#1
69600-47H30
CYLINDER ASSY, REAR MASTER
$273.76¢136 879
1
#2
69600-34810
.PISTON/CAP SET
$70.17¢35 087
1
#3
69691-00A00
..BOOT
$5.99¢2 996
1
#4
69665-47H00
.CIRCLIP
$6.23¢3 117
1
#5
69692-47H00
.YOKE
$17.33¢8 665
1
#6
69670-40A00
ROD, PUSH
$31.82¢15 910
1
#7
69693-47H00
.NUT
$3.08¢1 541
1
#8
69672-00B20
.CONNECTOR
$7.69¢3 847
1
#9
69686-34200
.O RING
$3.36¢1 679
1
#10
69674-00B20
.CIRCLIP
$4.47¢2 237
1
#11
09139-06208
BOLT
$3.93¢1 967
1
#12
69740-17K00
TANK ASSY, REAR RESERVOIR
$39.44¢19 722
1
#13
59667-33J00
DIAPHRAGM
$6.80¢3 398
1
#14
59668-33J00
PLATE
$4.09¢2 047
1
#15
69669-17K00
CAP
$9.07¢4 537
1
#16
69750-17K00
BRACKET, RR RESERVOIR TANK
$22.00¢11 000
1
#17
09139-06139
SCREW (6X16)
$3.50¢1 748
1
#18
69730-17K00
HOSE, RR RESERVOIR TANK
$19.09¢9 545
1
#19
09401-12404
CLIP
$2.84¢1 420
1
#20
69240-17K00
HOSE ASSY, RR MASTER TO UNIT
$69.80¢34 902
1
#21
69260-17K00
CLAMP, REAR BRAKE HOSE
$24.92¢12 460
1
#22
69268-17K00
CLAMP, REAR BRAKE HOSE
$9.97¢4 985
1
#23
69270-17K00
CLAMP, REAR BRAKE HOSE
$14.09¢7 044
1
#24
69272-17K00
CLAMP, REAR BRAKE HOSE
$5.66¢2 829
1
#25
69480-17K10
HOSE ASSY, RR UNIT TO CLPR
$135.50¢67 752
1
#26
09161-10009
WASHER (10X15X1.5)
$2.20¢1 098
1
#27
09360-10062
UNION
$6.97¢3 484
1
#28
09407-14407
CLAMP (L:145)
$3.36¢1 679
1
#29
01547-0612A
BOLT
$2.42¢1 208
1
#30
01547-0612A
BOLT
$2.42¢1 208
1
#31
09200-06068
PIN (6X18.2)
$4.45¢2 225
1
#32
08322-0106A
WASHER
$2.20¢1 098
1
#33
04111-2015A
COTTER PIN
$1.46¢730
1
